工业单机脉冲布袋式除尘装置结构设计

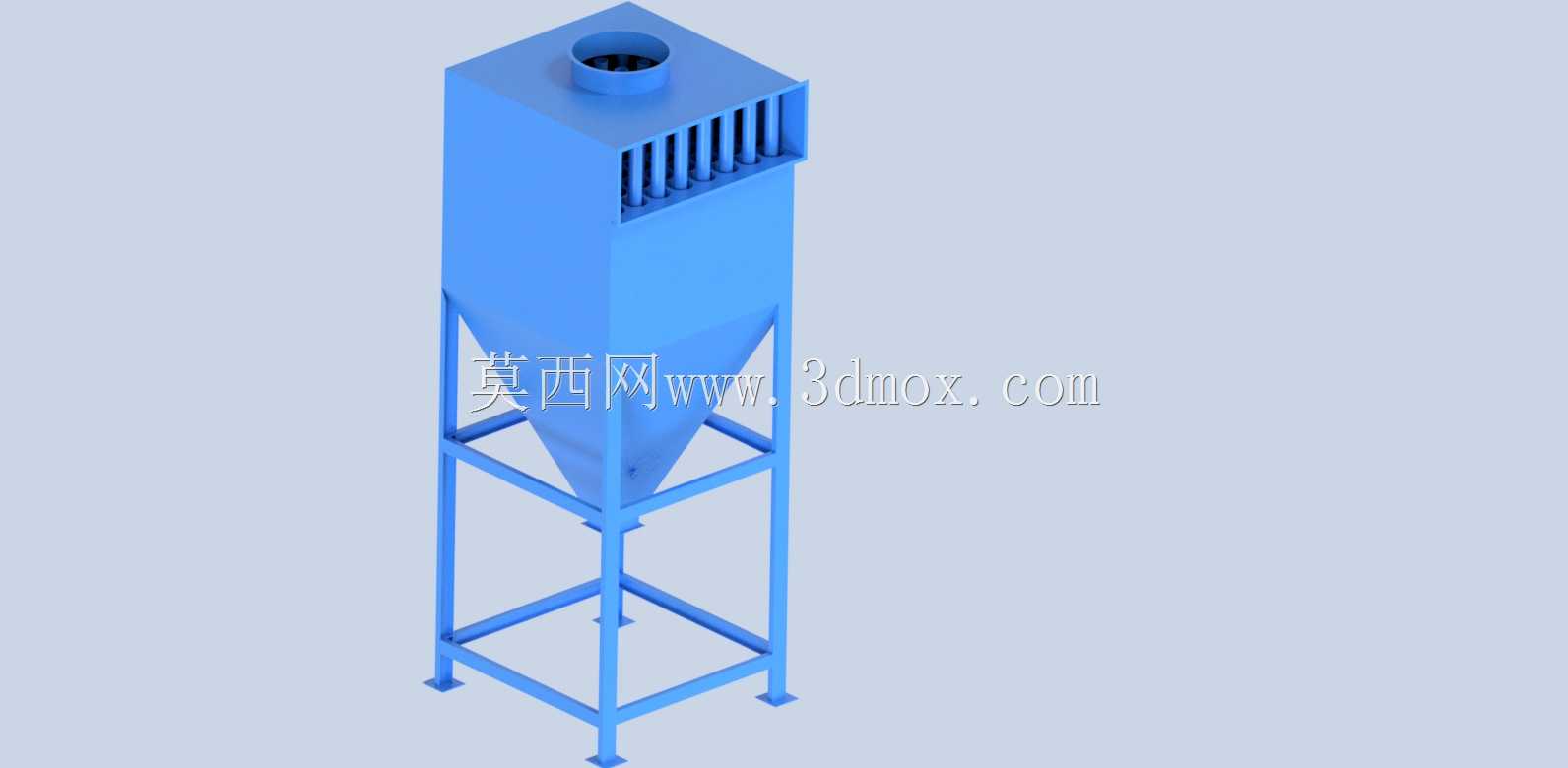

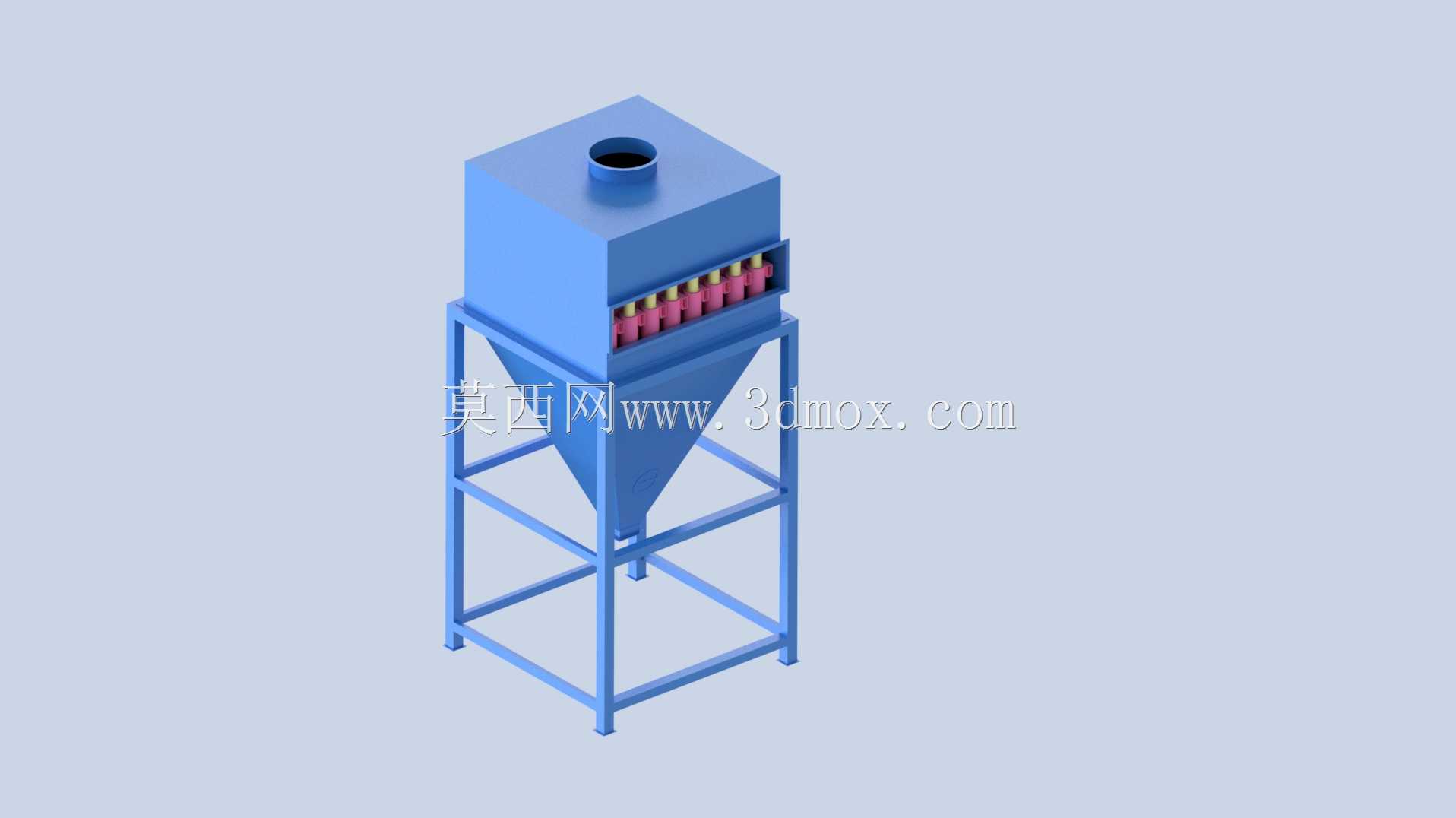

　　这套除尘装置的三维结构，针对中小型机加工车间、焊接工位、粉体投料工段的局部粉尘捕集需求设计，区别于大型集中式除尘系统的长管路布局，该设备可直接就近布置在产尘点旁侧，省去复杂管网的沿程阻力损耗，单台即可覆盖半径6米范围内的无组织排放粉尘捕集，适配五金打磨、木材开料、粮食输送转运等多类产尘工况。从结构拆分来看，上部箱体为净气室，顶部开设的圆形法兰接口用于对接排风管道或者引风机，箱体内部预留了喷吹管的安装空间，侧部外露的一排彩色端盖对应每条滤袋的喷吹口位置，脉冲阀可直接安装在该位置，无需额外设计阀组安装支架，压缩空气通过喷吹管的小孔定向喷射到对应滤袋内部，实现离线清灰，避免滤袋表面粉饼层过厚导致的通风阻力飙升。中部为过滤室，

　　内部可垂直悬挂多条滤袋，含尘气流从设备侧部预留的进风口进入后，因腔体截面突然扩大，气流流速骤降，大颗粒粉尘在重力作用下直接沉降到下部灰斗，细微粉尘随气流穿过滤袋时被阻隔在滤袋外表面，净化后的气流透过滤袋进入上部净气室排出，该结构设计将沉降分离与过滤分离结合，能有效降低滤袋的过滤负荷，延长滤袋的实际使用寿命。下部锥斗结构采用60度锥角设计，该角度适配绝大多数工业粉尘的安息角，避免粉尘在锥壁粘附架桥，锥斗底部预留卸灰阀安装接口，可搭配星形卸料器或者翻板阀实现不停机卸灰，锥斗与上部箱体采用法兰连接，中间加密封胶条，避免漏风导致的除尘效率下降。外围支撑框架采用方管焊接结构，四根主立柱与上下圈梁、斜撑组成稳定的空间桁架结构，

　　底部预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢制平台上，框架的承载能力经过核算，可承受满灰状态下的设备总重量，同时预留了检修平台的安装位置，方便后期更换滤袋、检修脉冲阀组。设计过程中重点考量了安装边界的适配性，设备整体占地尺寸控制在1.2米见方以内，总高度控制在3.2米，可适配常规工业厂房的层高要求，进风口、出风口的法兰尺寸统一采用国标通风管道法兰规格，可直接与现有车间的通风系统对接，无需额外制作变径接头。针对不同工况的适配性，该结构预留了滤袋更换的操作空间，侧部检修门采用快开式压把结构，无需专用工具即可开启，更换单条滤袋的操作时间可控制在5分钟以内，大幅降低后期运维的人工成本。气流组织设计上，进风口设置在过滤室中下部，

　　避免进风气流直接冲刷滤袋导致的局部磨损，进风口内侧可增设导流板，引导气流均匀分布到整个过滤截面，避免局部滤袋过滤风速过高导致的粉尘穿透。灰斗部位可根据需求增设振动器或者空气炮接口，针对含水率较高、易粘附的粉尘，可通过辅助清灰装置避免灰斗堵塞。整套结构的焊缝设计均采用连续密封焊，所有易漏风部位均做密封处理，设备整体漏风率控制在3%以内，符合工业除尘设备的通用性能要求，可直接作为单机除尘设备的结构设计参考，也可根据实际处理风量需求，等比例缩放调整尺寸适配不同的产尘规模。
