工业级切向进风式旋风分离反应器结构

项目分类:除尘设备 发布时间:2024-01-09 ID:721071
  • 工业级切向进风式旋风分离反应器结构
  • 工业级切向进风式旋风分离反应器结构
  • 工业级切向进风式旋风分离反应器结构
  • 工业级切向进风式旋风分离反应器结构
  • 工业级切向进风式旋风分离反应器结构
  • 工业级切向进风式旋风分离反应器结构

  这套旋风分离结构的三维建模,完全围绕工业现场气固两相分离的实际工况展开,没有做多余的装饰性结构,所有几何特征都服务于流场组织与安装运维需求。从应用场景来看,这类结构最早在燃煤电厂的烟气预处理段普及,用来在布袋除尘前捕集大粒径飞灰,降低后续滤袋的磨损负荷,后来逐步延伸到燃气轮机进气过滤、化工粉体输送线的物料回收、车间中央真空清扫系统的预分离段,甚至小型工业吸尘器的一级尘气分离腔也会采用同原理的缩比结构,核心都是靠离心力替代滤材完成粗分离,减少耗材更换频率。

  设备的实际用途非常明确,就是从含固体颗粒的气流中,把粒径在5微米以上的固体颗粒分离出来,既可以作为环保除尘的预处理单元,也可以作为生产工艺中的物料回收单元——比如PVC粉体输送线中,旋风分离器可以把气流携带的成品粉体捕集回料仓,避免原料随排气流失。和滤筒、布袋等过滤式分离设备不同,这套结构内部没有运动部件,也没有易损过滤元件,只要流道设计合理、内壁做耐磨处理,连续运行数年都不需要拆解维护,非常适合高粉尘浓度、连续运行的工业工况。

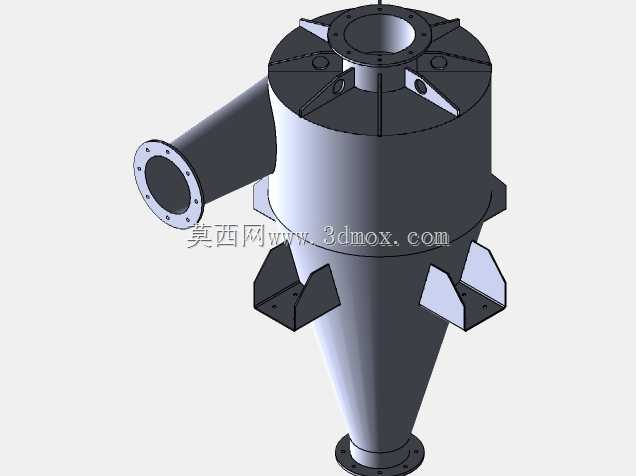

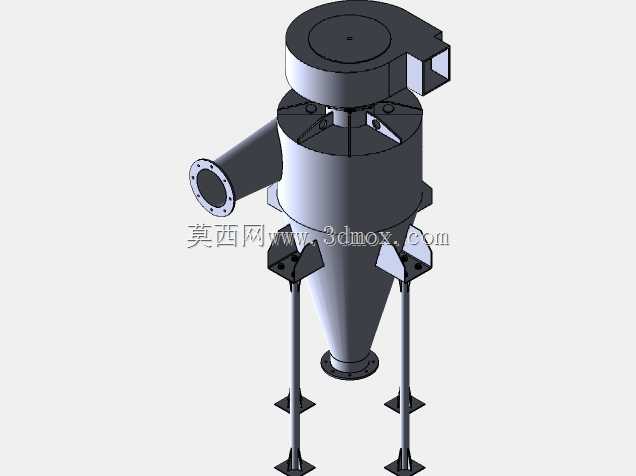

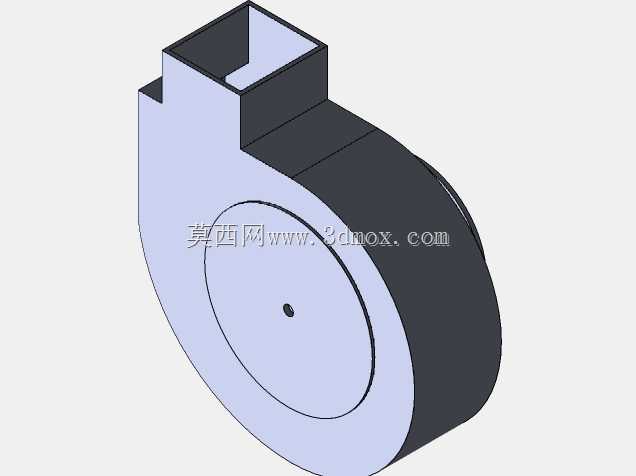

  功能特性上,这套结构采用了经典的切向进风设计,进风管以15度下倾角接入筒体上部,避免进风直接冲刷顶部排气芯管,同时让进入筒体的气流自然形成向下的螺旋外涡旋,颗粒在离心力作用下被甩向筒壁,沿壁面滑落到下部锥段,最终从底部排灰口排出;净化后的气流在锥段底部折返,形成向上的内涡旋,从顶部的排气芯管排出。筒体与锥段的直径比、锥段的锥角、排气芯管的插入深度、进风口的高宽比,都是经过流场校核的:锥角采用14度设计,避免锥角过大导致壁面颗粒被二次卷吸,排气芯管插入深度略低于进风管下沿,防止短路流直接从进风口窜入排气口,顶部的蜗壳式排气出口做了渐扩设计,降低出口动压损失,减少系统风机的能耗。

  设计思路上,建模时优先考虑了现场安装的公差适配与运维便利性:筒体上下段、锥段、进风管、排灰口全部采用法兰连接,法兰面预留了标准螺栓孔位,方便现场分段吊装,也可以根据实际磨损情况单独更换锥段——因为锥段下部气流流速最高,颗粒冲刷最严重,很多现场会在锥段内壁贴耐磨陶瓷片,分段法兰结构就不需要整体更换设备。支撑结构采用三根均布的支腿,支腿底部带方形安装底板,底板上开有长圆孔,可以适配现场预埋地脚螺栓的位置误差,支腿与筒体的连接位置做了加强筋板,避免满负荷运行时气流脉动导致支腿焊缝开裂。

  外形尺寸与安装边界方面,这套结构的筒体直径按处理风量1200m³/h设计,总高度约为筒体直径的4倍,进风管直径为筒体直径的0.4倍,排气口直径与进风管一致,底部排灰口直径为筒体直径的0.2倍。安装时需要预留的空间边界要注意:进风管侧要预留至少1.5倍管径的直管段,保证进风气流平稳,避免弯头导致的流场偏斜降低分离效率;顶部排气口要对接后续风管或风机,支腿安装面的水平度误差要控制在2mm以内,防止设备倾斜导致内部涡旋偏心,出现一侧壁面磨损过快、分离效率下降的问题;底部排灰口下方要预留足够的空间安装关风器或者集尘桶,排灰口不能直接接敞口容器,否则会漏风导致底部内涡旋紊乱,把已经分离的颗粒重新卷回气流中。

  建模过程中还特意还原了实际生产中的工艺细节:所有焊缝位置都预留了合理的焊脚尺寸,法兰密封面做了突面结构,适合用石棉橡胶垫或者四氟垫密封,支腿的型材规格按设备满重加1.5倍安全系数选型,避免现场安装后出现结构变形。很多新手建模时容易忽略的流道顺滑问题,这套结构里所有转角位置都做了圆角过渡,没有直角突变,减少局部涡流带来的阻力损失,也避免颗粒在直角位置堆积堵塞。
