4英寸穆勒旋启式止回阀结构设计

　　在石化、市政供水、长输管线这类带压流体输送场景里，止回阀是避免介质倒流、保护上游泵组与精密仪表的核心阀件，这款720psig压力等级的4英寸穆勒型止回阀，针对中高压管路的逆止防护需求做了针对性结构优化，适配水、轻质油品、惰性气体等多种常规工业介质的输送工况。从实际安装场景来看，这类角式结构的止回阀常布置在泵出口垂直管段、设备进出口的立管转水平管位置，相比直通式止回阀，角式结构能在有限的安装空间里完成管路流向的90度转向，同时实现逆止功能，减少管路中弯头的配置数量，降低整个管路系统的局部阻力损失。

　　产品的功能核心是依靠介质自身压力实现阀瓣的自动启闭，当介质从阀体下侧垂直入口流入时，压力顶开内部铰接的旋启式阀瓣，介质从侧方水平出口流出，当上游介质压力下降或出现倒流趋势时，阀瓣在自身重力与倒流介质压力的共同作用下快速回落，贴合阀座密封面，截断介质倒流路径，避免下游介质回流冲击上游的泵叶轮、流量计等敏感设备，720psig的压力等级对应约4.96MPa的公称压力，能够覆盖多数中高压工业管路的工作压力要求，适配多数工业厂区的工艺管线、循环水管网的压力区间。

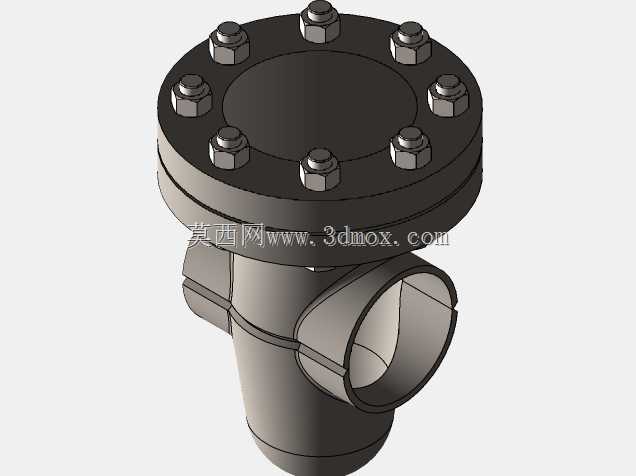

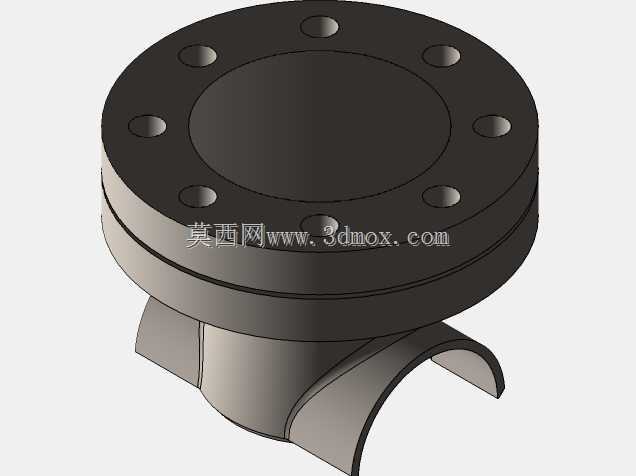

　　从设计思路层面，这款阀采用了上装式法兰端盖结构，顶部端盖通过8组均布的六角螺栓与阀体连接，这种均布螺栓的排布方式能够让端盖密封面的压紧力均匀分布，避免局部密封压合不足导致的介质泄漏，同时上装式结构让后期维护不需要将整个阀体从管路上拆卸下来，只需要松开顶部螺栓即可取出内部阀瓣、密封件进行检修更换，大幅降低现场运维的工作量与停机时间。阀体的流道做了圆弧过渡处理，没有突兀的直角结构，能够减少介质在阀腔内的湍流与涡流，降低介质流动过程中的压力损失，同时减少介质中固体杂质对阀体内壁的冲刷磨损，延长阀体的使用寿命。

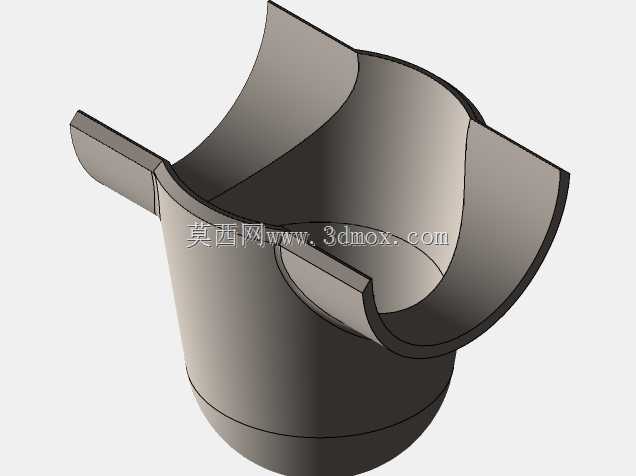

　　外形尺寸与安装边界方面，这款阀的侧方水平接口与下方垂直接口均为法兰连接形式，法兰密封面的尺寸、螺栓孔排布匹配4英寸公称通径对应的压力等级法兰标准，现场安装时只需要匹配对应压力等级的管路法兰，加装密封垫片后穿入螺栓紧固即可完成安装，不需要额外做焊接或者定制转接件。顶部端盖的外轮廓尺寸小于阀体接口法兰的外轮廓，安装时不需要在阀的上方预留过大的操作空间，只需要留出能够松开顶部螺栓、取出内件的操作距离即可，适合布置在管廊、设备旁这类安装空间相对紧凑的位置。阀体的侧方接口与垂直接口的轴线垂直相交，安装时需要注意介质流向与阀体标识一致，保证垂直入口为介质来向，水平出口为介质去向，避免装反导致阀瓣无法正常开启、造成管路堵塞。

　　结构细节上，阀瓣的铰接转轴布置在阀腔内部靠近出口的位置，这种偏心布置的方式能够让阀瓣在开启时完全贴靠在阀腔内壁，不会对介质流道造成过多遮挡，进一步降低流阻，同时阀瓣回落时能够依靠自身重力产生初始密封比压，配合介质倒流的压力实现可靠密封，不需要额外设置弹簧等辅助复位结构，减少了阀腔内的易损件数量，提升了阀件在长期运行下的可靠性。顶部端盖与阀体的密封采用环形垫片结构，密封槽开设在阀体上端面，能够对垫片起到定位作用，避免螺栓紧固过程中垫片移位导致的密封失效。
