家用折叠三步梯金属结构设计方案

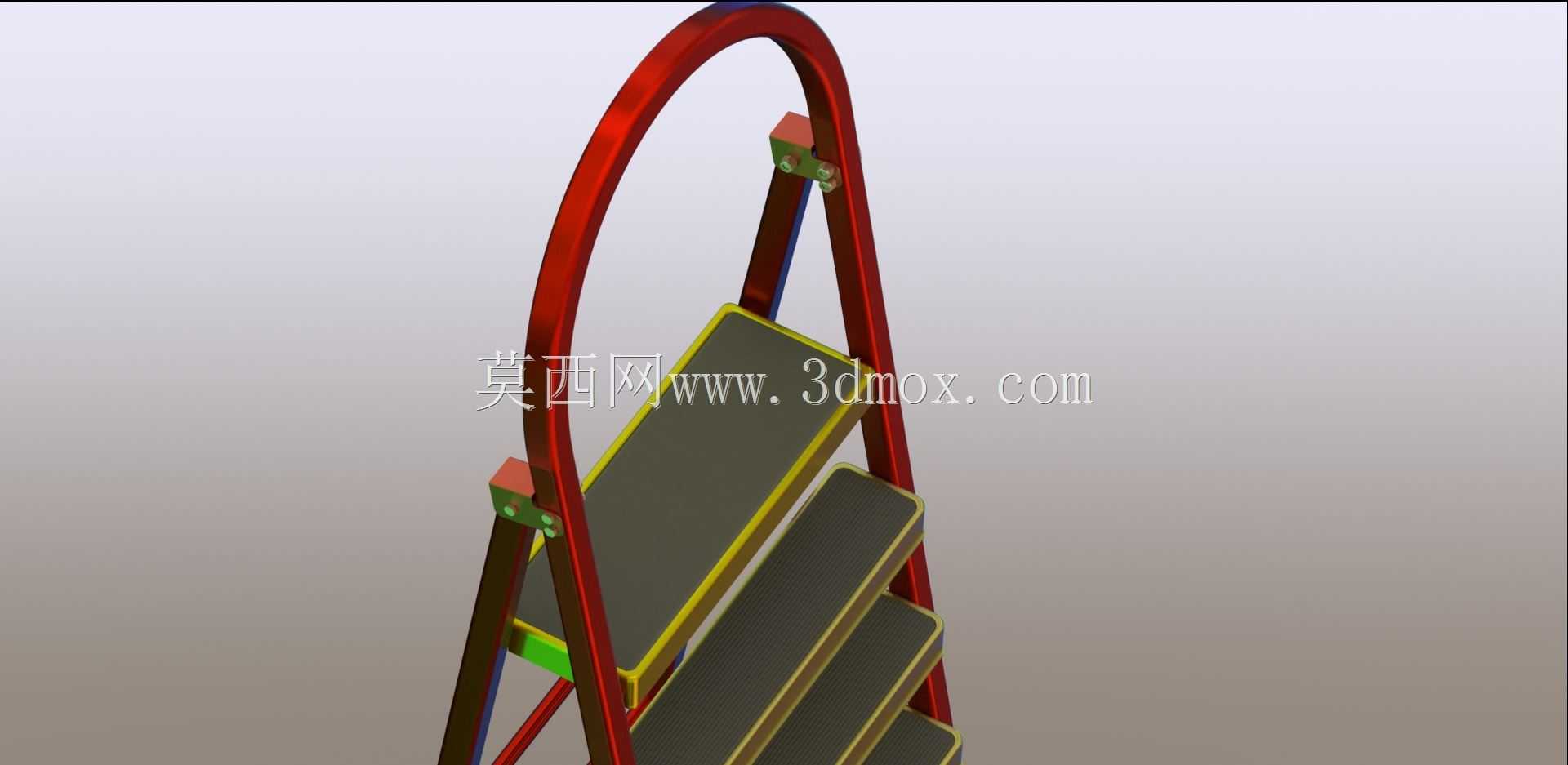

　　这款折叠梯的设计核心围绕家庭场景下的高频短时登高需求展开，日常使用中，多数家庭的登高作业集中在更换灯具、取放高处储物、擦拭高位玻璃、整理吊柜物品这类场景，作业高度普遍在2.2米到2.8米区间，不需要过高的梯具，反而对收纳体积、移动便捷性、站立稳定性有更高要求。设计时首先确定了三步踏步的结构规格，完全展开后顶层踏步距离地面高度控制在70厘米左右，成年人站立时手部可轻松触及2.5米高度，覆盖绝大多数家庭登高需求，同时避免梯身过高带来的侧翻风险。梯架主体采用圆管弯折成型的一体式拱形顶架，顶部圆弧过渡没有尖锐棱角，既可以在梯具展开时作为扶手使用，移动时也能直接抓握拱形部位提携，不需要额外加装提手结构，减少焊接装配工序。

　　踏步部分采用带防滑包边的平板结构，每级踏步的深度设置为15厘米，成年人脚掌可完全踩踏在踏步面上，不会出现半脚悬空的情况，踏步边缘的黄色包边既起到视觉警示作用，也能增加踏步边缘的摩擦力，避免鞋底打滑。梯架的铰接部位采用带限位的铆接结构，展开时铰接片会自动卡到限位位置，不需要额外的锁扣结构即可固定梯身展开角度，折叠时只需要轻微抬起梯架上部即可解锁，整个展开折叠过程可在两秒内完成，不需要复杂操作。梯腿底部套有防滑橡胶脚套，橡胶硬度控制在邵氏60度，既可以在瓷砖、木地板这类光滑地面提供足够摩擦力，也不会过硬刮伤地面饰面。从结构受力角度看，梯架主圆管采用1.2毫米壁厚的管材，通过焊接连接踏步与侧架，所有焊接位置都做了焊后打磨处理，

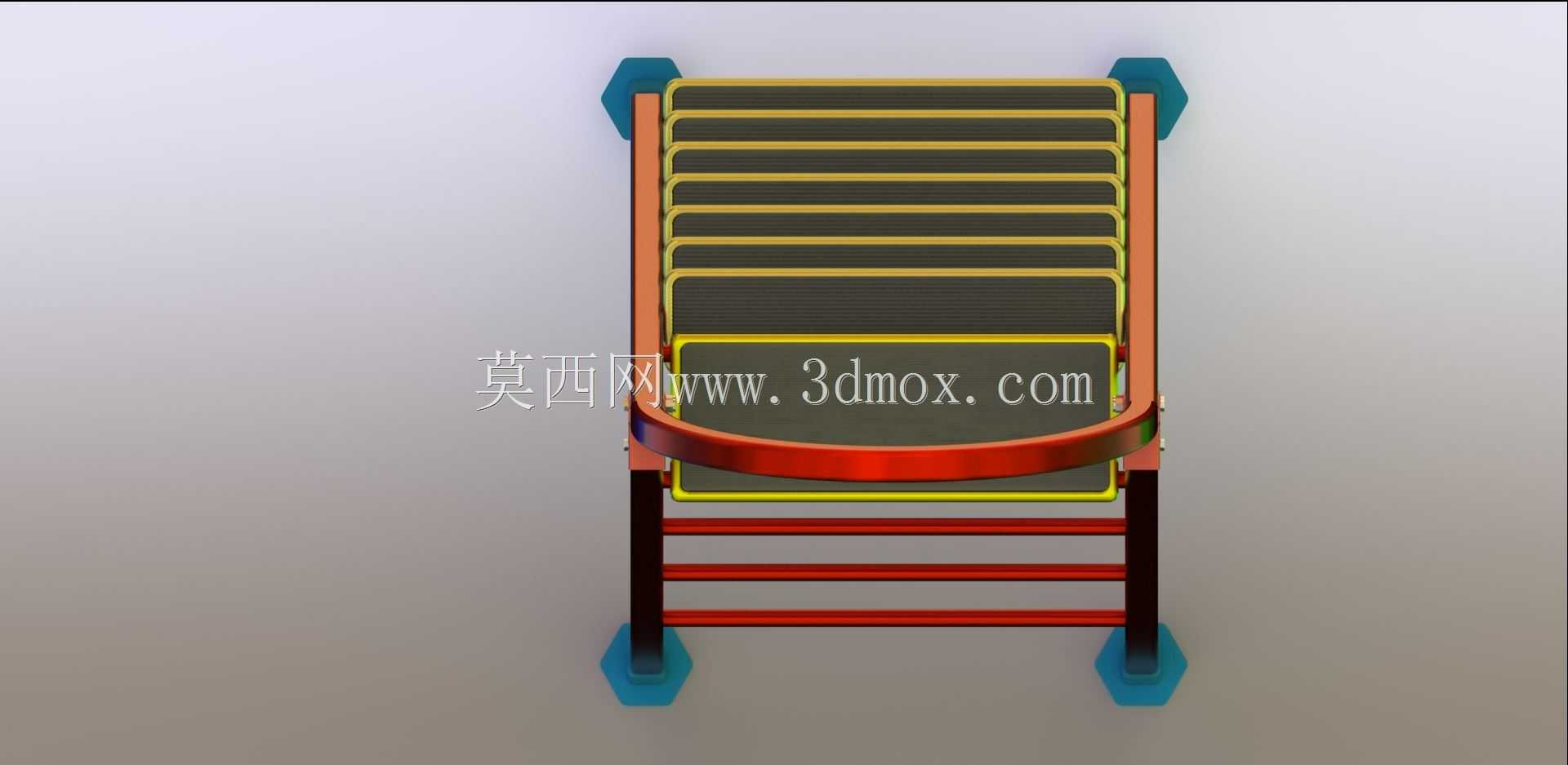

　　避免焊渣残留造成的割手风险，整体承重按照100公斤静载荷设计，完全满足普通成年人携带少量工具登高作业的承重需求。设计过程中重点考虑了收纳边界，折叠后梯身整体厚度控制在12厘米以内，可以直接塞入沙发缝隙、阳台边角、门后这类狭窄空间，不会占用过多室内储物面积，整体重量控制在5公斤左右，即使是力气较小的使用者也可以单手提携移动。不同于工业用梯的厚重设计，这款家用梯在保证结构强度的前提下尽可能做了轻量化处理，主架管材在弯折前做了应力校核，拱形顶部的弯折半径经过反复调整，既保证握持舒适度，也避免弯折处出现应力集中导致的管材开裂问题。踏步与侧架的连接采用三面围焊的方式，相比单点焊接的结构，抗扭强度提升40%以上，即使使用者站在踏步边缘作业，

　　也不会出现踏步歪斜脱落的情况。铰接部位的铆接轴采用镀锌处理，避免长期使用后生锈导致折叠卡滞，铰接片之间加装了尼龙垫片，减少金属摩擦产生的异响，同时提升铰接结构的耐磨寿命。在实际使用场景中，这款梯具除了家庭使用外，也可以适配小型商铺、办公室的日常登高需求，比如商铺更换高处价签、办公室整理文件柜顶部资料这类场景，都可以快速展开使用，用完折叠后可以放在办公桌下方或者储物间角落，不会占用公共通行空间。设计时特意规避了传统折叠梯容易夹手的问题，铰接位置的间隙控制在3毫米以内，折叠过程中手指不会误入铰接缝隙造成夹伤，梯架所有外露的金属边缘都做了倒圆角处理，没有毛刺或者锐边，即使搬运过程中磕碰也不会造成划伤。梯身的表面处理采用静电喷塑工艺，涂层附着力强，长期使用不会出现掉漆生锈的问题，红色的主架配色在室内环境中辨识度高，避免梯具放在地面时被人员误碰绊倒。从安装边界来看，这款梯具展开后底部的横向支撑宽度为45厘米，纵向支撑长度为65厘米，只需要一块不到0.3平方米的平整地面即可稳定放置，不需要额外的固定或者倚靠结构，独立放置即可达到稳定状态，不像直梯需要倚靠墙面才能使用，在房间中央没有倚靠物的区域也可以正常作业。
