杜库光剑剑柄握持结构三维设计

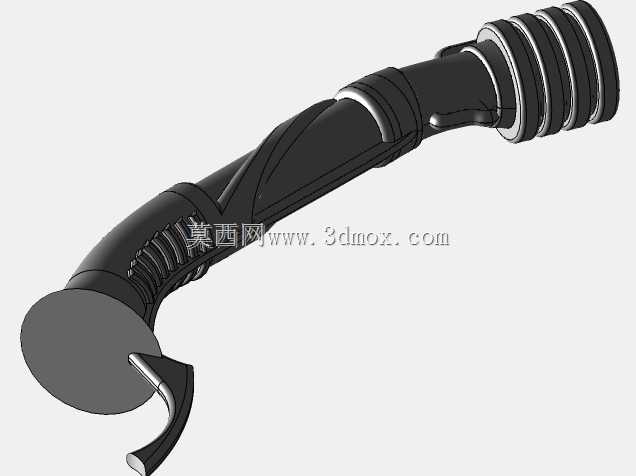

　　该模型还原的是科幻IP中杜库伯爵使用的弯柄光剑剑柄结构，从影视道具落地制作的角度出发，整个结构完全贴合真人手持发力的人机工程逻辑，区别于常规直柄光剑的设计，弯柄的弧度设置在15度左右，刚好匹配人手腕部自然内收的姿态，在持握做劈砍、突刺动作时，腕部不需要额外偏转角度就能将力顺着剑身方向传递出去，长时间握持也不会出现腕部酸胀的问题，非常适合道具制作、cosplay装备定制场景的结构参考。

　　从结构细节来看，剑柄主体采用分段式设计，靠近尾端的位置设置了弧形护手凸起，这个结构一方面可以在持握时阻挡手部向尾端滑脱，另一方面也能在对碰动作中起到格挡防护的作用，避免手部直接受到撞击。靠近剑身发射端的位置设置了多道平行的环形防滑槽，槽深控制在1.2mm，槽间距2mm，既可以增加手指接触的摩擦力，也不会因为槽缝过深积攒灰尘、影响握持手感。整个剑柄的外径在32mm到38mm之间渐变，最粗的位置刚好是手掌虎口贴合的区域，符合成年男性手掌的握持尺寸范围，不需要额外包裹防滑胶套就能获得足够的握持摩擦力。

　　设计过程中优先考虑了实体道具制作的安装边界，剑柄内部预留了直径20mm的通腔，可以容纳常规的道具发光组件、音效模块以及电池仓，各个分段结构之间设置了0.2mm的装配间隙，采用3D打印制作时不需要额外打磨就能顺利拼接，尾端的平面结构可以直接安装配重块，调整整个剑柄的重心位置，让持握时的重心落在虎口前方15mm的位置，挥动时不会出现头重脚轻的晃动感。弯柄部分的过渡曲面全部采用G2连续处理，没有尖锐的棱角，表面做了哑光质感的结构处理，模拟金属材质的握持触感，同时也避免了亮面结构容易留指纹、划痕的问题。

　　从实际应用场景来看，这个结构不仅可以用于影视道具的1:1复刻制作，也可以作为主题周边产品的结构设计参考，拆分后的各个零件都具备单独加工的可行性，环形槽部分可以直接采用车削加工完成，弯柄主体部分可以采用五轴加工或者3D打印制作，装配时不需要额外的紧固件，依靠分段结构的过盈配合就能完成固定，拆装维护非常方便。护手部分的凸起结构做了圆角处理，圆角半径3mm，不会在使用过程中剐蹭衣物或者划伤皮肤，完全符合实体道具的安全使用要求。整个结构的壁厚控制在2.5mm，既保证了足够的结构强度，在挥动时不会出现形变，也尽可能控制了整体重量，整柄装配完成后的重量控制在600g以内，和真实金属剑柄的持握重量感接近，不会因为过轻出现飘的感觉，也不会因为过重导致长时间持握费力。
