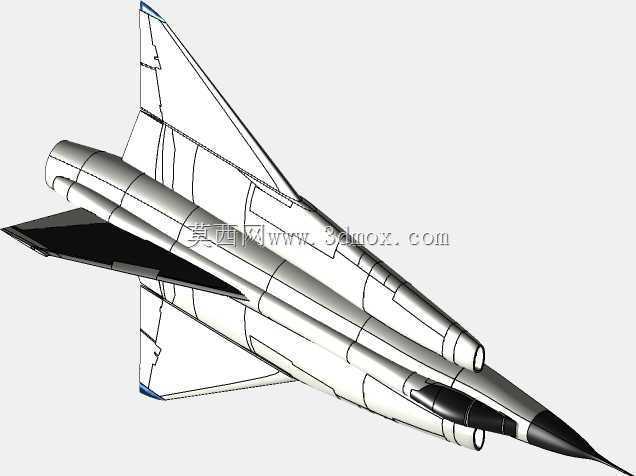

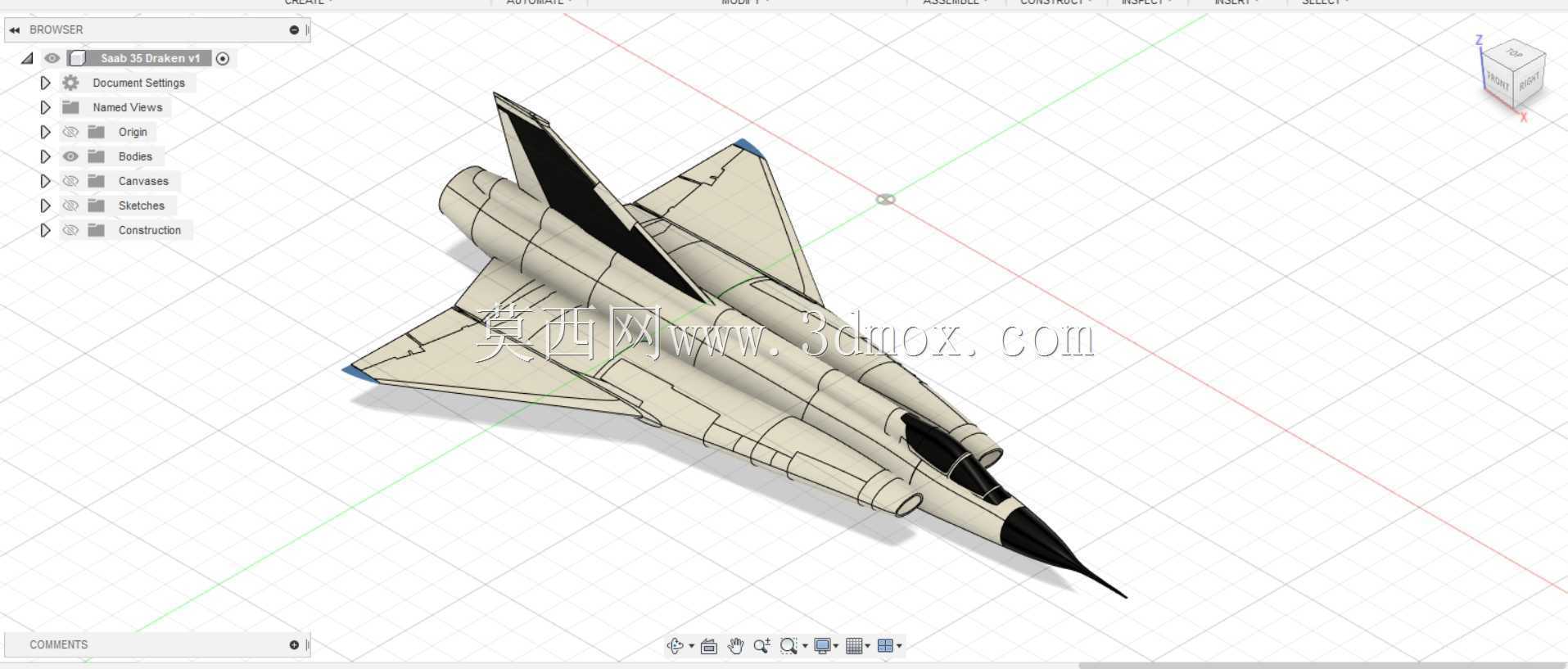

萨博35德拉肯战斗机三维线框结构模型

　　该模型还原萨博35德拉肯战斗机的整机结构特征，采用双三角翼无尾布局的核心气动外形，完整呈现机身、机翼、尾翼、起落架、动力舱段的结构边界，可用于航空装备结构教学、飞行器气动布局验证、军机展示场景搭建等领域。从实际用途来看，萨博35作为冷战时期瑞典研发的超音速截击机，承担国土防空拦截、对地战术支援任务，模型精准复现其独特的双三角翼设计——内段机翼后掠角达80度，兼顾低速起降升力与超音速飞行减阻需求，外段机翼后掠角57度，优化亚音速机动时的升阻比，机身采用面积率修型的蜂腰结构，匹配两侧进气道布局，适配单发涡喷发动机的安装空间，进气道唇口的圆弧过渡、附面层隔道的结构间隙都在模型中做了精准还原，可用于分析二代喷气式战机的气动设计逻辑。

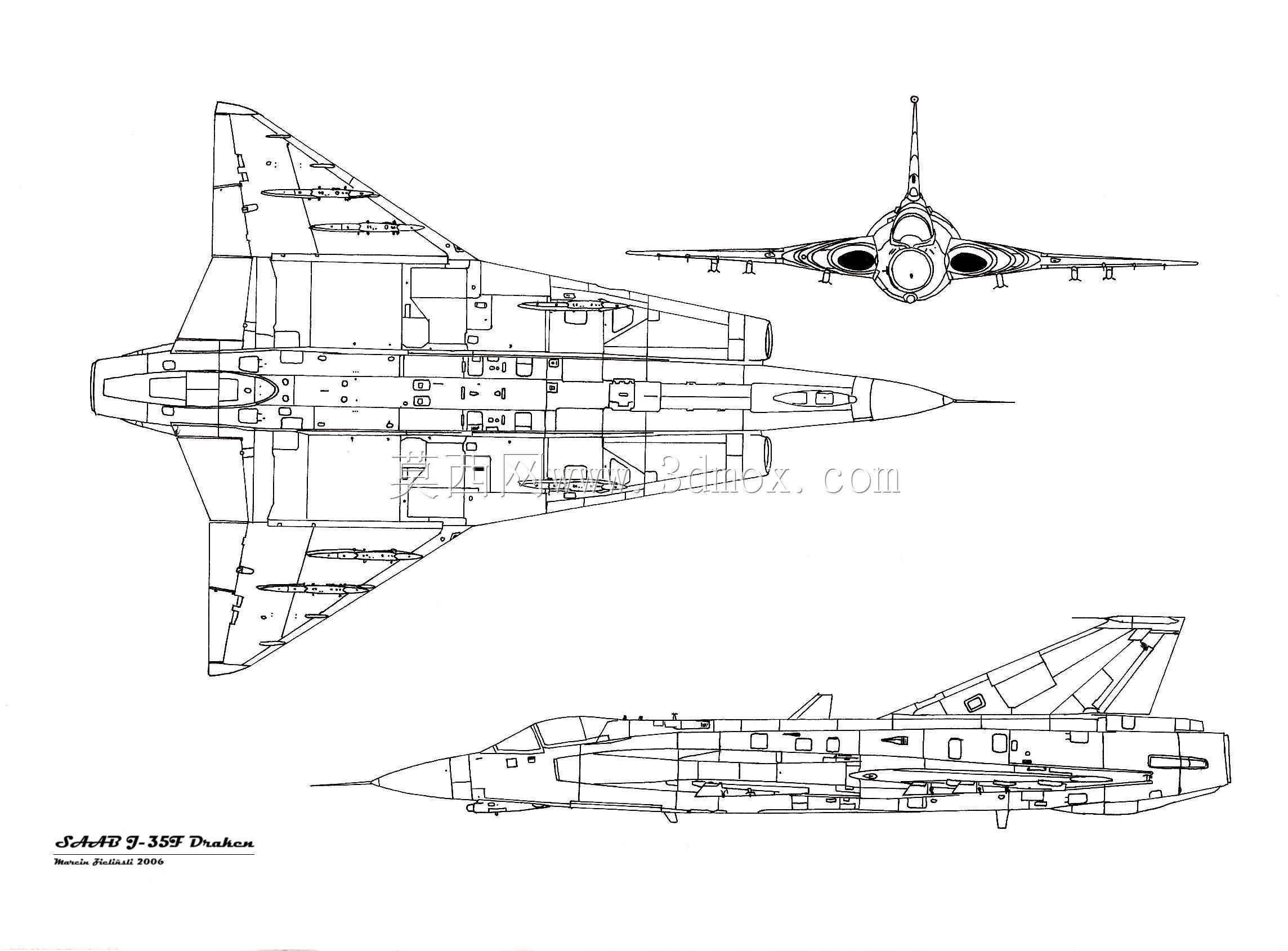

　　模型的三视图结构严格对应实机尺寸比例，整机长度约15.3米，翼展约9.4米，机高约3.9米，机身截面从进气道段的圆形过渡到中段的蜂腰椭圆形，再到尾喷口段的正圆形，各段曲面的衔接公差控制在结构设计允许范围内，机翼下的武器挂点位置、翼刀结构、垂尾与机身的连接角、座舱盖的水滴形轮廓都做了线框级的精准表达，起落架的收放舱边界、减速板的安装位置也清晰呈现，可作为航空结构设计人员研究无尾三角翼布局的参考载体。从设计思路上，模型采用线框结构表达，优先保证各结构件的相对位置精度，没有做冗余的曲面装饰，突出气动外形与结构分区的逻辑关系，机身的纵墙、翼梁的走向通过线框的疏密变化做了隐性表达，机翼的前后缘襟翼、副翼的分块边界清晰，尾喷口的调节片结构、

　　空速管的安装位置都符合实机的装配关系，安装边界上，模型预留了机翼与机身的对接基准面、起落架与机身框的连接点位、垂尾与后机身的安装坐标，可直接用于后续的实体建模深化、3D打印验证或者飞行仿真模型的搭建。在实际工程应用中，这类战机线框模型可用于航空科普展项的结构演示、飞行器设计课程的布局案例讲解、仿真分析的初始几何模型导入，也可作为航模设计的结构参考，帮助设计人员快速把握双三角翼战机的结构比例与气动外形特征，避免从零开始测绘的重复工作量，模型的各视图投影关系准确，正视图、俯视图、侧视图的结构对应无错位，可直接用于二维工程图纸的转换输出，为后续的结构细化、强度校核提供基础几何依据。
