双发宽体民用喷气式客机外观结构建模

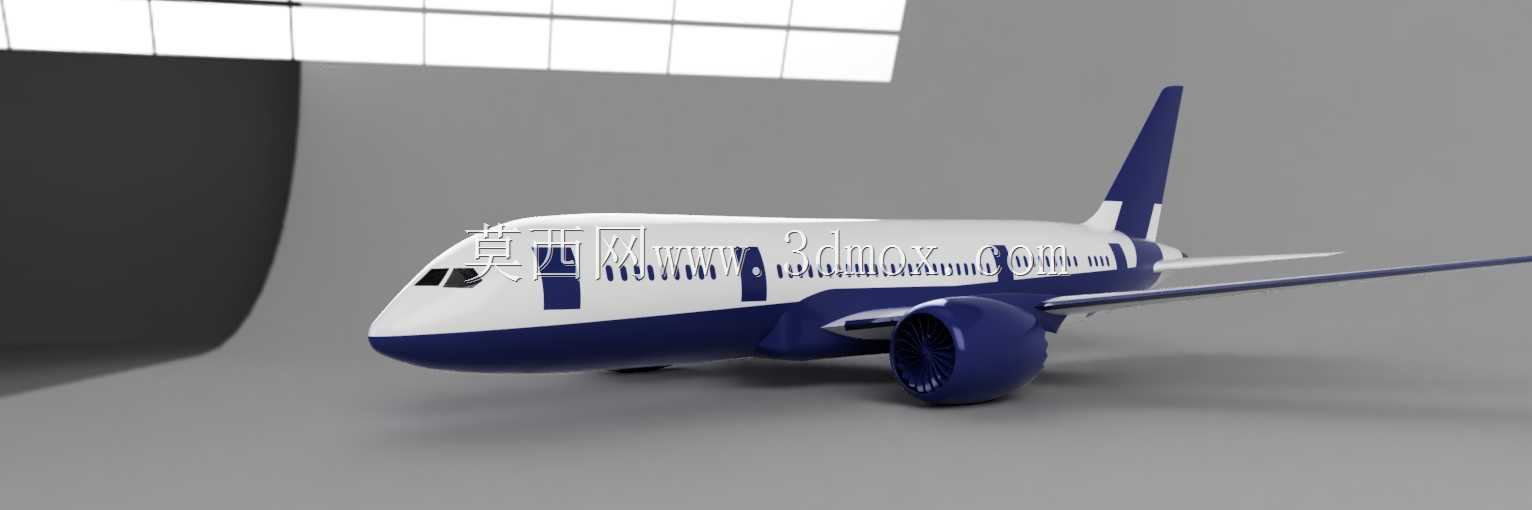

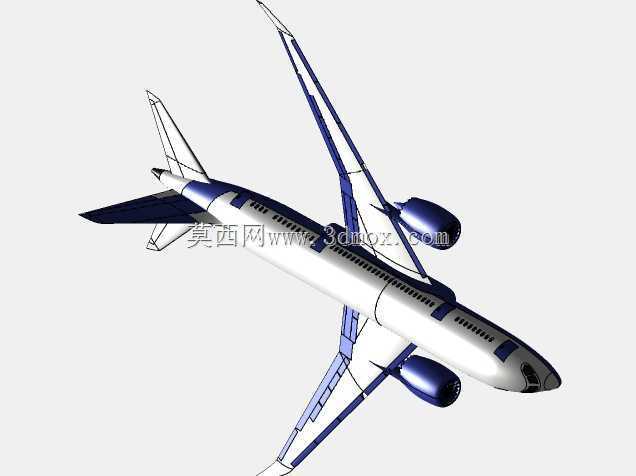

　　本次呈现的双发宽体民用客机三维结构，核心面向航空科普教具开发、机场场景仿真搭建、影视特效素材制作以及航空类专业教学演示场景使用，区别于高精度工程级适航模型，该模型重点还原整机外部气动外形与关键结构比例，可直接对接场景渲染、3D打印实体教具、虚拟仿真系统集成等下游应用环节。从实际用途来看，这类外观级整机模型在民航地勤培训仿真系统中可作为机位停靠、廊桥对接、地面保障作业模拟的载体，也可用于航空展馆的互动展项开发，匹配不同比例缩放后还能制作成陈列展示模型，适配航展、科普展厅的展陈需求。模型整体采用翼下吊挂双发布局，机身截面为宽体客舱常用的双圆弧剖面，能够直观体现宽体客机与窄体机型的截面差异，机翼采用超临界翼型的简化外形，还原了机翼后掠角、

　　翼尖小翼的典型结构特征，垂尾与平尾的位置、比例均参考实机的气动布局设定，发动机短舱的吊挂角度、与机翼的相对位置也做了符合工程常识的还原，避免出现气动布局上的常识性错误。设计过程中优先保证整机各部件的相对位置精度，机头雷达罩的流线弧度、驾驶舱风挡的倾斜角度、机身客舱舷窗的排布间距、前后货舱门的位置比例都做了对应还原，机身与机翼的对接区域做了平滑过渡处理，没有出现曲面拼接的棱角断层，发动机短舱的进气口、尾喷口的造型也符合大涵道比涡扇发动机的外部轮廓特征，尾椎的收敛角度、APU排气口的位置都做了对应体现。从安装边界与尺寸比例来看，模型整机的长宽比控制在合理区间，翼展与机身长度的比例符合宽体双发客机的常规参数范围，

　　机翼后掠角控制在32度左右的常规区间，主起落架舱的位置、前起落架与机头的相对距离都匹配实机的布局，在对接场景模型时，可根据常用的1:200、1:400、1:100等航模常用比例缩放，缩放后各部件的相对位置不会出现错位，可直接适配现有的机场地勤、航站楼等场景模型的装配接口。建模过程中采用全参数化的曲面搭建逻辑，机身曲面通过多截面放样生成，机翼、尾翼等翼面结构采用引导线扫掠结合曲面修剪的方式制作，发动机短舱采用旋转曲面结合曲面裁剪完成，所有外露的气动面都做了曲率连续检查，避免渲染时出现曲面折痕，机身表面的舷窗、舱门等细节采用凸台结构而非贴图实现，在实体3D打印时可直接呈现细节，不需要后期额外处理。不同于带内部结构的详细设计模型，

　　该模型将所有部件做了合理的布尔合并，减少了不必要的内部曲面，降低了模型的数据量，在导入实时渲染引擎、虚拟仿真平台时不会出现面数过高导致的运行卡顿，同时保留了关键的外部结构特征，不会因为简化丢失机型识别度。在实际使用中，该模型可直接拆分出机身、机翼、尾翼、发动机、起落架等独立部件，方便做不同涂装的材质分区，也可根据需求添加活动舵面的旋转轴，用于飞行动画的制作，起落架部分可根据需要选择收上或放下状态的结构，适配地面滑行、空中飞行等不同的展示场景。需要注意的是，该模型为外观结构模型，未包含内部客舱、航电、燃油系统等详细结构，也未做适航级别的气动参数校核，不适用于工程仿真、气动计算等专业工程场景，仅用于外观展示、场景搭建、科普教学等非工程设计用途，在用于3D打印时，可根据打印工艺要求添加必要的支撑结构，翼尖、尾翼等薄壁位置可适当加厚壁厚，避免打印过程中出现部件断裂。
