移动式块状物料压制成型专用设备

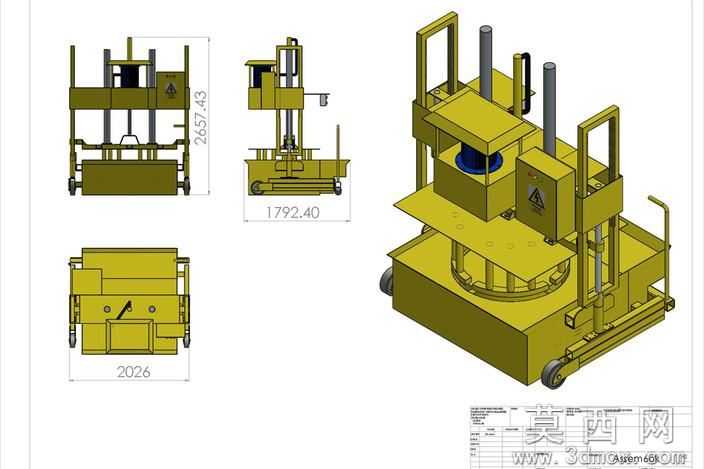

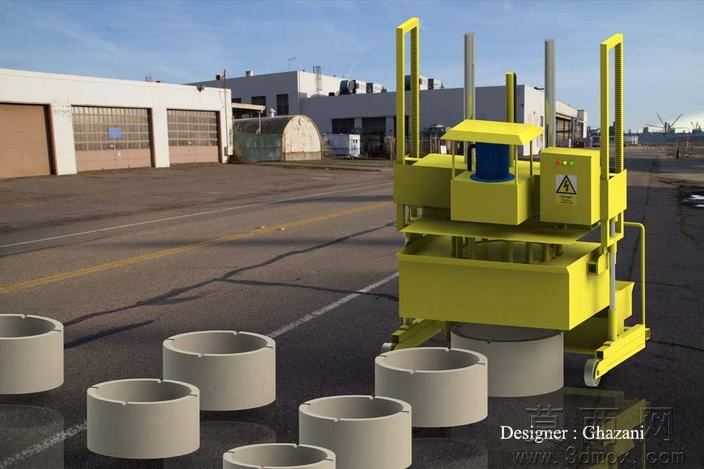

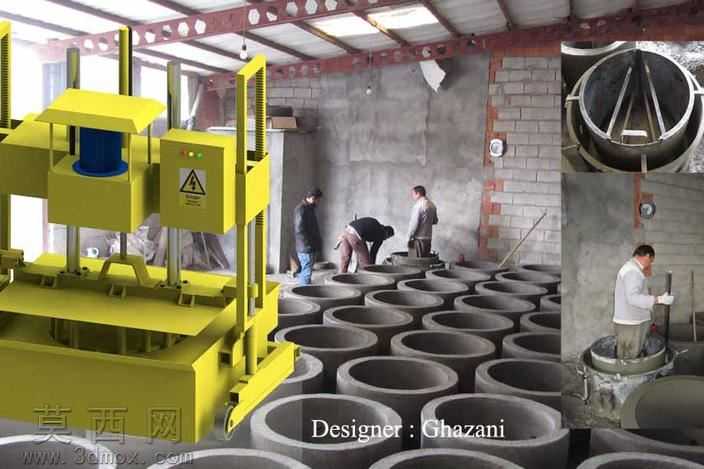

本作品为移动式块状物料压制成型专用设备的三维设计成果，建模阶段依托SolidWorks平台完成全参数化零件构建与装配校验，首先对设备的承载底座、立式导向框架、压制执行机构、移动轮组、操作扶手等核心部件进行独立建模，每个零件的尺寸公差、装配配合关系均按照实际工业设备的加工装配要求设定，确保虚拟装配过程中无干涉、无错位问题。建模过程中重点还原了设备的双层工作台结构，下层工作台为旋转式承载工位，可实现多工位轮换作业提升压制效率，上层工作台固定安装液压驱动的压头组件，两根立式导向柱沿框架垂直布置，为压头的上下往复运动提供精准导向，避免压制过程中出现偏载、卡顿问题。材质渲染阶段针对不同部件的实际用材赋予对应材质属性，设备主体机架采用工业常用的橄榄绿色金属漆材质，还原重型机械设备的漆面质感，液压活塞杆采用抛光金属材质呈现光亮的金属表面效果，移动脚轮采用黑色硬质橡胶搭配金属轮毂材质，操作面板区域设置警示标识贴图还原真实设备的安全标识设计，整体渲染效果贴近工业现场实际设备的视觉观感。结构设计上充分考虑设备的移动作业需求，底座四角配置带刹车功能的万向脚轮，侧边设置推拉扶手方便作业人员转移设备位置，设备整体采用框架式立式布局，在保证结构刚度的前提下尽可能压缩设备占地面积，适配车间内狭小空间的作业需求。设计思路围绕块状物料压制作业的实际工况展开，将液压压制的大压力输出特性与移动式机架的灵活转场特性结合，既满足块状物料成型所需的压力要求，又解决了固定式压制设备无法灵活转场适配多工位作业的痛点，建模过程中对压头的行程、工作台的承载范围、框架的受力结构均做了仿真校验，确保设备结构强度满足连续作业的负载要求，所有管线、操作部件的布局均符合人机工程学要求，方便作业人员进行上料、压制、卸料的全流程操作。
