这款GT2同步带轮是精密传动场景里的核心配套零件,日常在桌面级3D打印机的XY轴运动机构、小型CNC雕刻机的进给传动单元、桌面自动化分拣设备的短距离同步输送模组里都能见到它的身影,核心作用是和GT2规格的同步齿形带配合,将电机输出的旋转运动无滑差地传递到执行端,保证运动过程的传动比恒定,不会出现普通平带传动的打滑丢步问题。

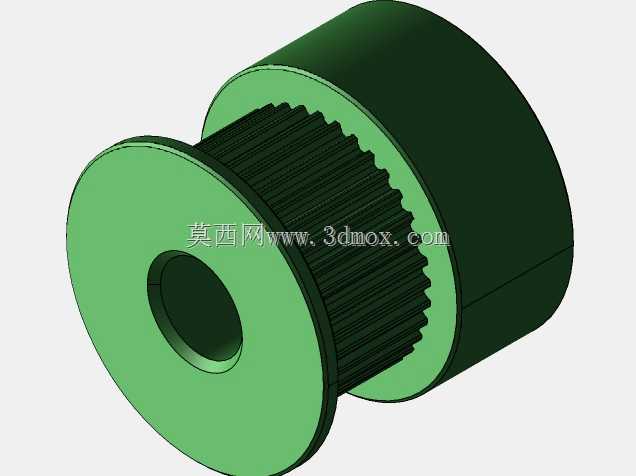

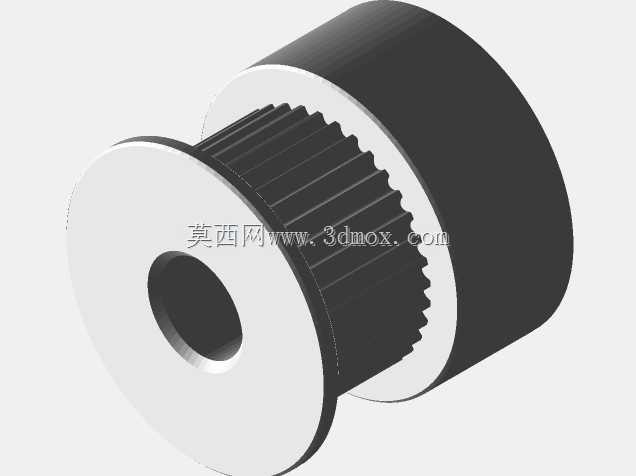

从结构设计来看,这款带轮采用了双侧挡边的一体式结构,中间的带齿段完全匹配GT2同步带的齿形参数,齿距控制在2mm的标准规格,齿槽的轮廓做了适配圆弧过渡,既可以保证带齿嵌入槽内的时候完全啮合,不会出现卡滞、跳齿的问题,也能减少带齿和轮槽之间的摩擦损耗,延长同步带的实际使用寿命。两侧的挡边直径比带齿段的齿顶圆直径高出合理余量,能完全限制同步带在高速往复运动过程中的轴向窜动,避免设备运行过程中同步带从带轮上滑脱,尤其是在频繁正反转的运动场景里,双侧挡边的设计能大幅降低设备的传动故障概率,不用额外加装带轮挡圈这类附属零件,减少装配环节的零件数量。
带轮的中心安装孔做了适配常用步进电机输出轴的孔径设计,孔侧对称布置了两个顶丝孔,装配的时候可以通过紧定螺钉直接将带轮锁紧在电机轴或者传动轴上,不需要额外做键连接结构,适配小型轻载传动场景的扭矩传递需求,安装过程简单快捷,不需要复杂的工装就能完成装配固定。从尺寸边界来看,带轮的整体外径、带齿段宽度、挡边厚度都做了紧凑化设计,带齿段的长度完全匹配常用宽度的GT2同步带,不会出现带轮过窄导致皮带受压变形、或者带轮过宽造成结构空间浪费的问题;整体轴向尺寸控制得十分紧凑,不会占用过多的安装空间,能适配小型自动化设备内部局促的安装布局,安装的时候只需要保证两个配对带轮的端面共面,就能让同步带的运行保持顺畅,不需要额外做复杂的位置调整。
实际使用过程中,这款带轮既可以通过CNC机加工的方式用铝合金材料切削制作,满足长时间连续运行的工业场景耐磨需求,也可以通过3D打印的方式用工程塑料制作,满足DIY设备、原型验证阶段的快速制作需求,两种加工方式都能保证齿形的精度满足传动要求。设计的时候特意将顶丝孔的位置做了对称布置,锁紧的时候两个顶丝交替拧紧,可以保证带轮和电机轴的同轴度,避免带轮安装偏斜导致同步带运行过程中出现单边磨损、运行噪音过大的问题。带轮的齿顶圆和齿根圆的尺寸公差控制在合理范围,和同步带啮合的时候不会出现过盈量太大导致传动阻力骤增,也不会因为间隙过大出现传动背隙,影响运动端的定位精度,在3D打印机这类对定位精度要求较高的设备里,这种精度控制能有效保证打印过程中的运动精度,减少层纹、错层这类因为传动丢步导致的加工缺陷。
在传动布局适配性上,这款带轮既可以作为主动轮直接安装在电机输出轴上,也可以作为从动轮、惰轮安装在固定轴或者张紧机构上,搭配不同的中心距可以适配不同长度的同步带传动布局,张紧调整的时候只需要调整带轮的中心距,就能让同步带的张紧力处于合适范围,不需要额外对带轮本身做二次加工。带轮的挡边边缘做了微小的倒角处理,即使同步带安装的时候有轻微的偏斜,运行过程中也能顺着倒角滑入正确的啮合位置,不会出现挡边切割皮带边缘的问题,有效延长同步带的更换周期。对于小型自动化设备的设计人员来说,这种标准化的GT2带轮不需要从零开始绘制齿形,直接调用模型就可以完成整体机构的布局设计,能大幅缩短结构设计的周期,也能避免自行绘制齿形时出现参数错误导致的啮合不良问题。
