150mm管径同心式管道通风格栅结构

　　在工业通风、建筑机电配套、设备散热排风的管路系统中，管道端部的通风格栅是兼顾气流导通与异物阻隔的核心构件，这款适配150mm公称通径的同心式通风格栅，正是针对圆形管道的端面安装场景做的定向结构设计。日常在车间排风管道末端、设备柜体通风接口、新风系统圆形支管端口这类场景里，经常会遇到圆形管道端面需要做防护的需求，常规方形格栅无法匹配圆形管口的安装轮廓，容易出现安装缝隙大、固定点位不匹配的问题，而这款格栅采用和管道同圆心的环形布局，外圈轮廓和150mm管道的外径完全适配，安装时可以直接贴合管道端面，通过外圈预留的固定位完成锁附，不需要额外做转接法兰，能大幅降低现场安装的适配成本。

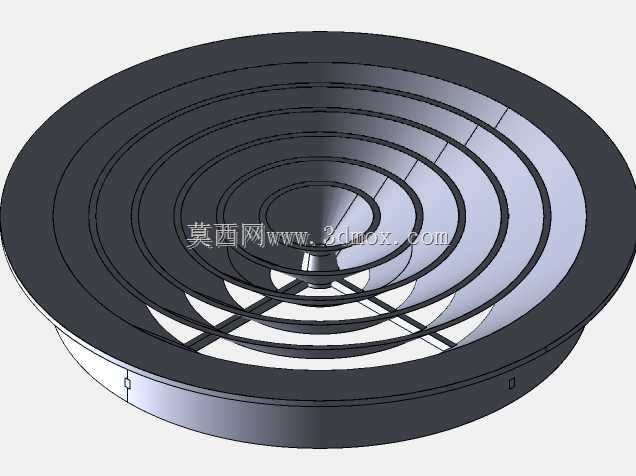

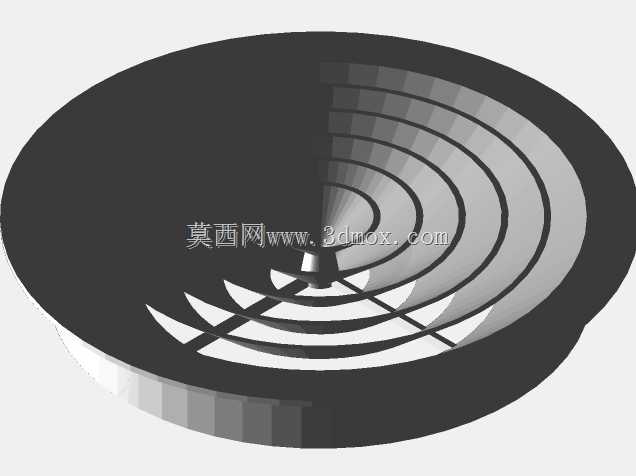

　　从功能特性来看，这款格栅没有采用传统的直条栅格布局，而是选择了同心环形肋条搭配径向支撑筋的结构，这种结构首先在气流通过性上有明显优势：环形肋条的走向和圆形管道内的气流旋向适配，气流从管道内流出时，不会被横向栅条强行切割改变流向，能有效降低格栅位置的风阻，减少通风系统的局部压力损失，对于长距离排风、低风压的新风系统来说，更低的风阻意味着风机负载更小，系统运行能耗更低。其次，同心环形的栅格间隙是均匀分布的，从中心到外圈的栅缝宽度保持一致，既能有效阻挡体积超过缝隙尺寸的杂物、飞虫进入管道内部，避免管道内部积杂堵塞或者影响后端风机、过滤组件的正常运行，又能保证整个端面的通风量均匀分布，不会出现局部通风量过大、局部滞流的问题。

　　设计过程中首先确定的是安装边界尺寸，适配150mm公称通径的圆形管道，格栅的外圈安装边直径略大于管道外径，保证安装时能完全覆盖管道端面，不会出现边缘漏空；整体的轴向厚度做了控制，不会因为格栅突出管道端面过多，影响后续的保温层包覆或者周边设备的布局。径向的支撑筋做了等角度分布，每根支撑筋连接中心定位座和外圈安装边，同时串联所有同心环形肋条，这种结构的力学性能更稳定，在管道内气流压力波动、或者外部有轻微触碰的时候，不会出现肋条变形、栅缝变大的问题，中心的定位座还可以作为后续加装防护网、风量调节片的安装基准，给后期功能拓展预留了安装位置。

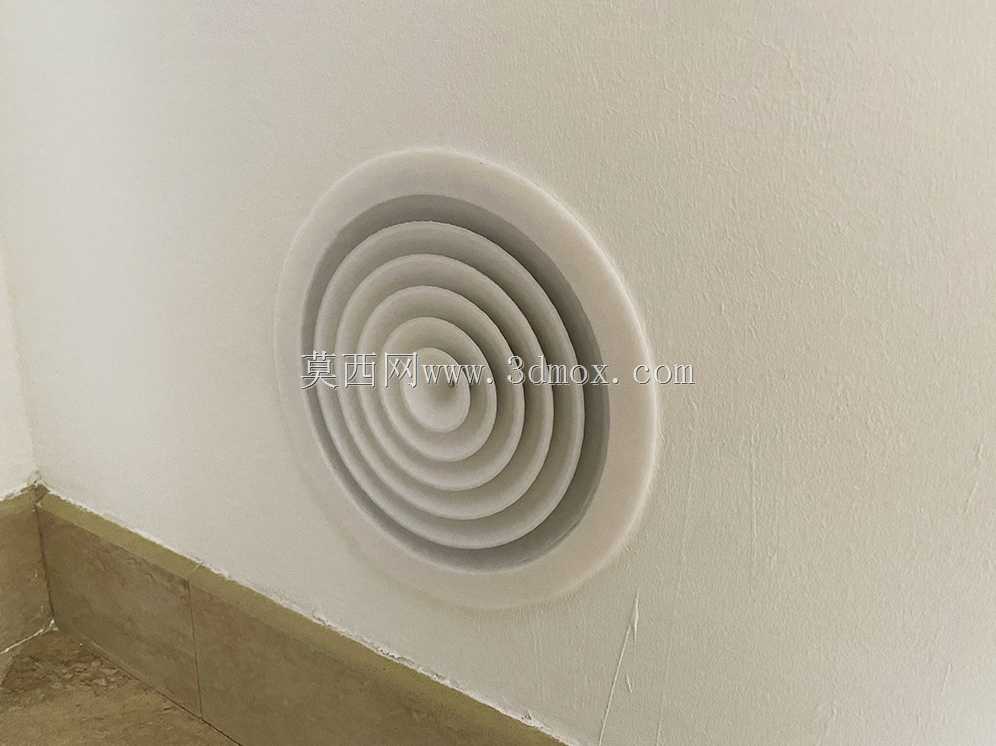

　　实际应用中，这款格栅可以适配多种场景：在厂房的圆形排风管道末端，它可以阻挡室外的落叶、飞鸟进入排风管道，同时保证车间内的废气、热空气顺畅排出；在工业设备的柜体通风接口上，它可以在保证设备内部散热空气流通的前提下，阻挡生产过程中产生的切屑、粉尘颗粒进入设备内部，保护柜体内的电气元件、传动部件不受杂物侵扰；在民用建筑的新风系统圆形支管端，均匀的栅格结构可以让送出的气流更平缓，不会出现直吹人体的强风感，同时也能阻挡蚊虫通过通风管道进入室内。和市面上常见的拼接式圆形格栅不同，这款结构的所有肋条和支撑筋为一体化设计，没有拼接缝隙，长期使用不会出现组件松动、异响的问题，表面的环形过渡做了圆角处理，不会出现锐边，安装和后期维护清理的时候不会划伤操作人员。

　　在结构细节处理上，每一圈环形肋条的截面都做了微弧导风设计，气流接触到肋条的时候会顺着弧面导向栅缝位置，而不是直接撞击在肋条端面形成紊流，这一细节能进一步降低通风时的风噪，对于对噪音有要求的办公区域配套通风、精密设备散热通风场景来说，更低的风噪能大幅提升使用体验。径向支撑筋的宽度做了优化，在保证结构强度的前提下尽可能缩小筋条宽度，减少筋条对通风面积的占用，让整个格栅的有效通风率达到较高水平，不会因为加装格栅导致管道的通风能力出现明显下降。外圈的安装边预留了均匀分布的固定孔位，适配常规的自攻螺丝、抽芯铆钉等固定件，不管是金属管道、PVC管道还是复合材料管道，都能找到合适的固定方式完成安装，不需要针对安装孔位做二次加工。
