标准19英寸8U木质服务器机架机柜结构

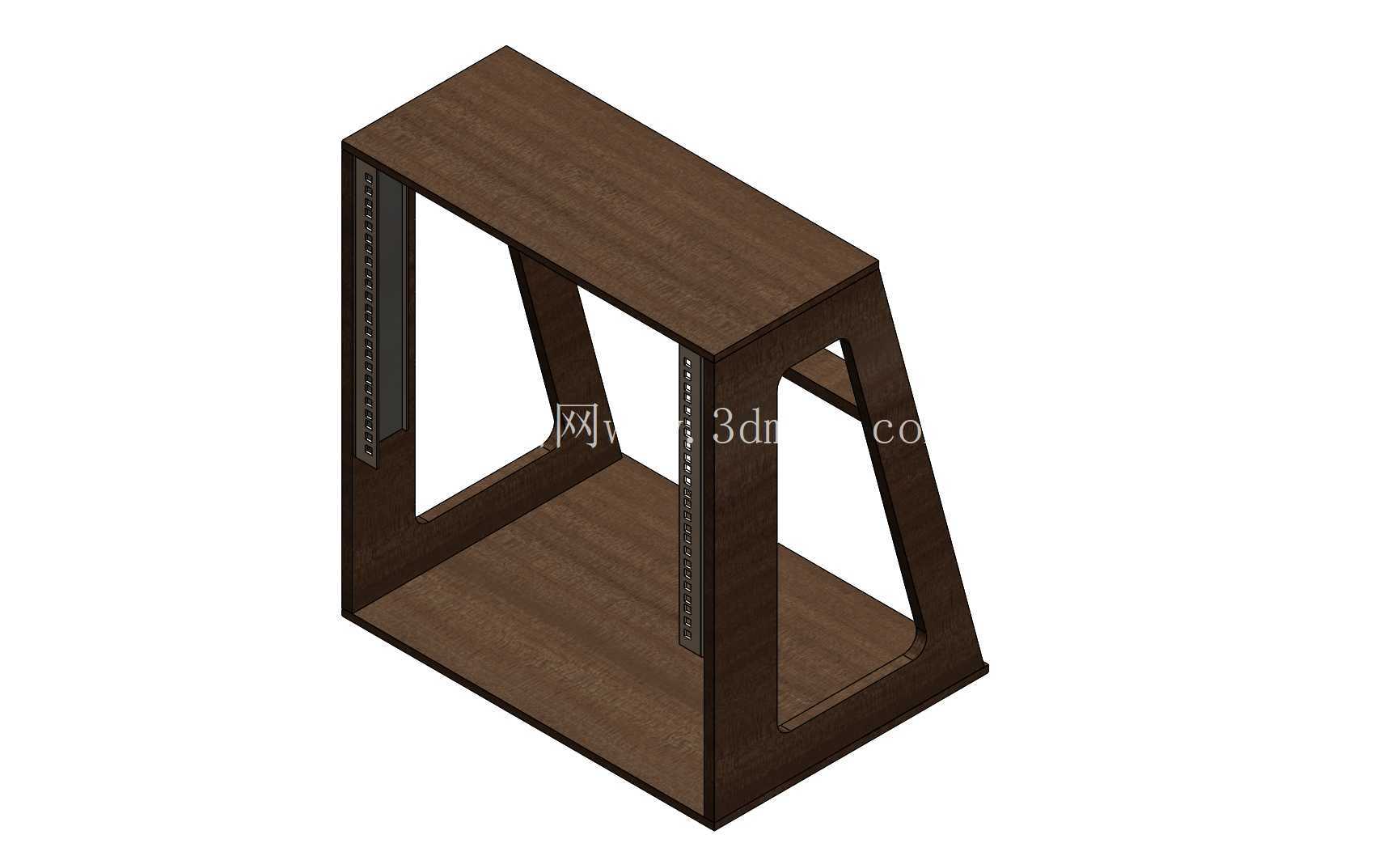

　　该结构面向小型机房、实验室测试台、家庭网络机柜和弱电设备集中安装场景，用于承载符合19英寸安装规范的服务器、交换机、配线架、电源模块及测试仪器。整机采用木质框架配合金属安装导轨的组合方式，在保证设备安装孔位标准化的同时，降低非批量场景下的加工难度，适合现场裁切、装配和后期改造。

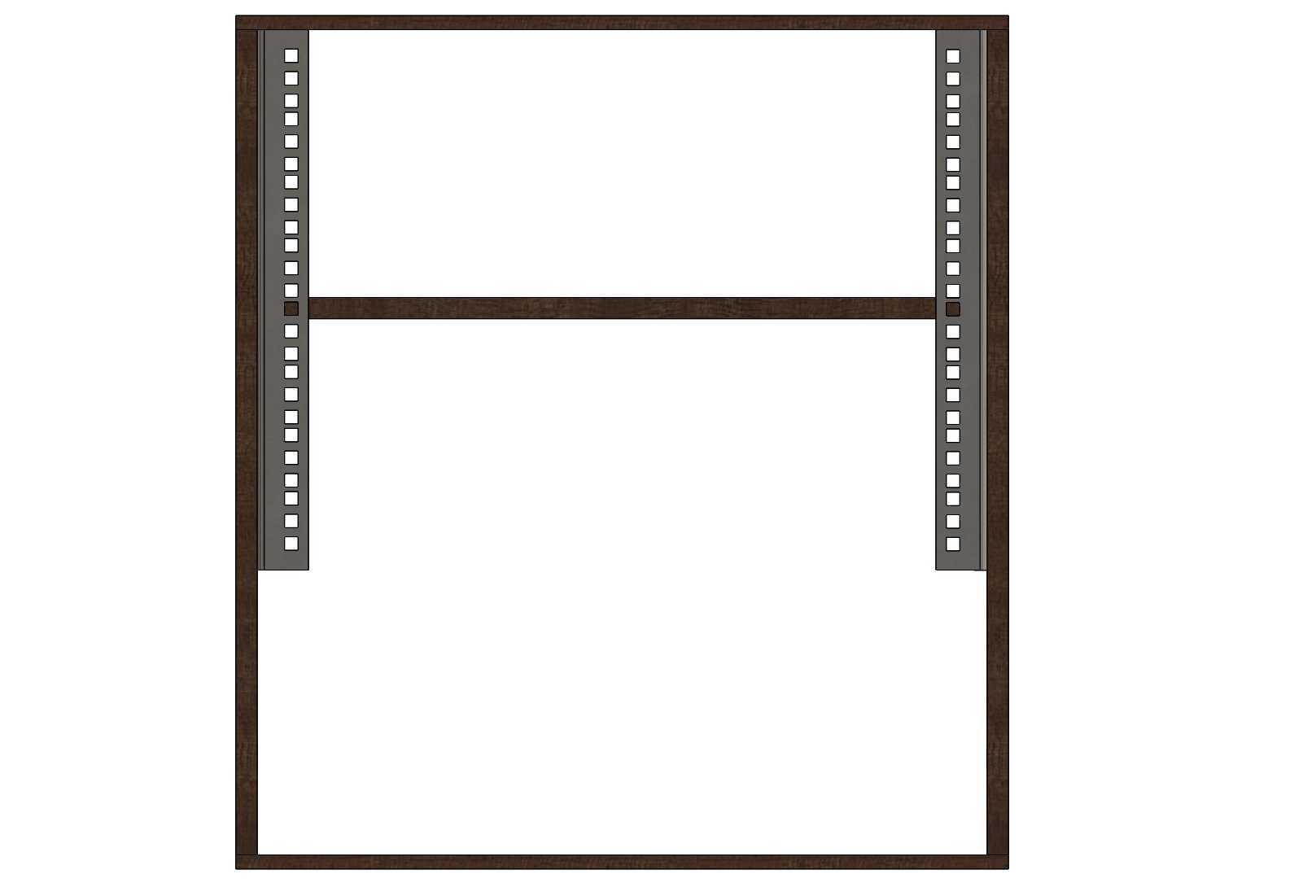

　　机架高度按8U空间规划，内部净安装高度围绕标准U距展开，两侧导轨布置连续方形安装孔，孔位间距与通用机架设备一致，可支持1U、2U、4U等不同高度设备混合安装。前部安装面保持19英寸标准宽度边界，设备耳板能够直接贴合导轨并通过螺钉固定；木质外框则承担整体支撑、外形围护和侧向限位作用。设计中导轨与木框架通过横向连接件锁定，使左右立柱在受设备重力和抽拉载荷时保持平行，避免因木板受力变形造成孔位错位。

　　从实际使用角度看，这类机架并不追求重型数据中心机柜的高承载能力，而更强调轻载、短周期、可自制和易维护。木质构件可采用板材或方材搭建，横梁布置在机架中部及上下边界，形成矩形受力框架；金属导轨负责承担设备安装精度，木材负责提供外形轮廓和支撑跨度。对于需要频繁拆装的实验环境，木框架可预留螺钉连接位置，便于更换侧板、加深底座或增加脚轮；对于固定安装场景，也可在底部增加加宽底盘，降低服务器推入时的倾覆风险。

　　建模时需要重点控制左右导轨的同轴度、前后方向垂直度以及U孔间距。导轨内侧宽度应满足标准设备耳板安装尺寸，外侧与木立柱贴合面需保持平直；中部横梁不能侵入设备插拔通道，其位置应服务于框架刚度，而不是压缩有效安装空间。服务器通常带有一定深度，机架前后边界需根据设备深度、线缆弯曲半径和散热间隙综合确定，木质后框可做成开放结构，以便电源插头、网线和风道不被干涉。

　　散热也是结构布置中不可忽视的部分。开放式木框减少了封闭机柜的热风积聚，设备前面板可保持整齐安装，后部线缆和电源插座拥有较大操作空间。若后续增加门板或侧板，应在对应位置预留通风孔，并避免木质横梁遮挡服务器风扇进风区。导轨上连续孔位不仅方便固定设备，也可用于安装理线架、PDU电源、盲板或轻型层板，使同一机架在网络设备、测试仪器和工控主机之间灵活切换。

　　整体结构逻辑清晰：外框确定外形与支撑边界，金属导轨保证标准设备安装，横梁控制框架变形，开放后部维护线缆与散热。它适合作为轻量级19英寸设备承载架使用，也可作为定制机柜、木质机箱和DIY机房装置的基础结构参考。
