适配DHT22温感的503电气箱可打印盖板

　　在工业现场的小型传感单元布设场景中，电气箱盖板往往是容易被忽略但直接影响防护可靠性与传感安装适配性的部件，这款适配DHT22温度传感器的503规格EU电气箱盖板，就是针对小型传感节点的安装防护需求做的定向结构设计。从实际使用场景来看，这类小型电气箱多部署在机床周边、自动化产线侧方的传感采集点位，用来承载温湿度传感单元的接线与模块固定，盖板需要同时满足箱体的密封防护、传感器的安装避让、现场拆装维护的便捷性几个核心要求，不能直接套用通用平盖板的结构。

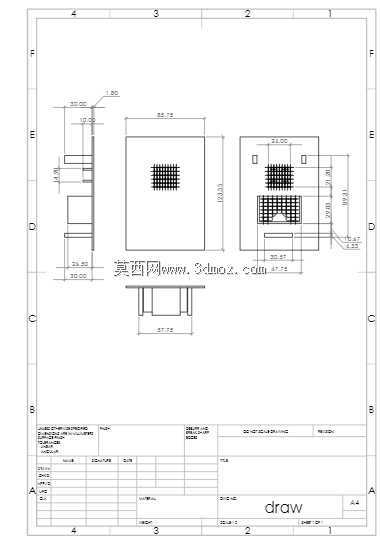

　　设计过程中首先要匹配503 EU电气箱的安装边界，盖板的主体平面尺寸完全贴合箱体的开口轮廓，边缘的卡扣凸台位置严格对应箱体侧壁的卡槽点位，不需要额外打孔或者加装紧固件，按压即可完成扣合，日常维护时徒手就能拆卸，不需要携带专用工具，适配现场快速检修的作业节奏。盖板背部的几个凸起定位柱，是专门对应箱体内部的安装槽位做的限位结构，扣合后不会出现横向窜动，即使设备运行带来持续振动，盖板也不会松脱移位，避免粉尘、切削液溅入箱内影响传感模块的接线稳定性。

　　针对DHT22温度传感器的安装需求，盖板平面上预留的微型方形开孔位置做了精准的尺寸校核，开孔尺寸刚好匹配传感器探头的伸出直径，既不会因为开孔过大留下防护缝隙，也不会因为开孔过小卡滞传感器探头，安装时传感器的感应端可以从开孔处伸出盖板外侧，直接接触被测环境的空气，避免箱体本身的材质隔热影响温度采集的精度，传感器的主体部分则固定在箱体内部的安装位上，接线完全收纳在箱内，不会裸露在外被现场的管线剐蹭。

　　考虑到这款盖板支持3D打印制作，结构设计上做了对应的工艺适配，整体壁厚保持均匀，没有出现壁厚突变的结构，避免打印过程中出现翘曲、缩痕的问题，背部的卡扣凸台和定位柱都做了圆角过渡，没有尖锐的直角结构，既可以提升打印成品的结构强度，也能避免安装时划伤作业人员的手部。盖板的外表面做了平整化处理，没有多余的凸起结构，日常清洁时可以直接擦拭表面的积尘，不会有积灰的死角，适配工业现场多粉尘的使用环境。

　　从安装适配的角度来说，这款盖板不需要对原有503规格EU电气箱做任何结构改造，直接替换原有通用盖板即可完成升级，传感器的安装走线完全沿用箱内原有空间，不需要额外调整内部的接线布局，对于已经布设完成的传感点位改造来说，不需要重新拆装箱体、重新布线，只需要更换盖板、固定传感器就能完成升级，改造成本极低，也不会影响原有产线的正常运行。在实际的机床加工车间场景中，这类带传感安装位的盖板可以直接用来搭建机床周边的环境温度采集点位，实时监测机床运行时周边的温度变化，为设备的运行状态监控提供数据支撑，盖板的防护等级可以满足车间内防飞溅、防粉尘的基础要求，不需要额外加装防护外罩就能长期稳定使用。

　　结构细节上，盖板的卡扣结构做了适度的弹性余量设计，即使3D打印使用的材料存在一定的收缩率误差，也能保证卡扣顺利卡入箱体卡槽，不会出现过紧扣不上或者过松容易脱落的问题，开孔的边缘做了微小的倒角处理，传感器探头穿入时不会被毛边刮伤，也能减少探头和开孔之间的缝隙，提升整体的防护效果。不同于通用盖板需要额外打孔安装传感器的改造方式，这款盖板在设计阶段就整合了传感器的安装适配结构，不需要现场二次加工，避免了现场打孔带来的位置偏差、孔边毛刺、箱体碎屑落入箱内的问题，安装一致性更好，适合批量布设的传感点位统一使用。
