CA6140车床配套电控安装平台结构

　　在普通卧式车床的车间改造与常规运维场景里，电控组件的安装规整度直接决定设备后期走线效率、故障排查速度与运行稳定性，这款适配CA6140车床的安装平台，正是针对车床原有电控布局零散、外置元件无固定安装位的痛点设计的承载结构。从实际落地的使用场景看，多数服役年限较长的CA6140车床，原厂电控箱多集成在床身侧方封闭腔体内，后期加装变频器、制动电阻、外接IO端子排时，往往需要在原有腔体上额外打孔，不仅破坏床身原有涂装与结构强度，零散外挂的元件还容易被切削液、铁屑飞溅侵蚀，引发线路短路、触点接触不良等常见故障，这款平台可以直接固定在车床床身尾部的预留安装平面上，不需要对床身主体做焊接、扩孔等不可逆改造，适配原厂的安装孔位间距，安装时只需要匹配对应规格的内六角螺栓即可完成固定，整体安装边界控制在床身尾部原有外廓尺寸内，不会超出车床的操作安全距离，也不会干涉尾座的全行程移动，日常更换工件、操作尾座时不会出现磕碰干涉的问题。

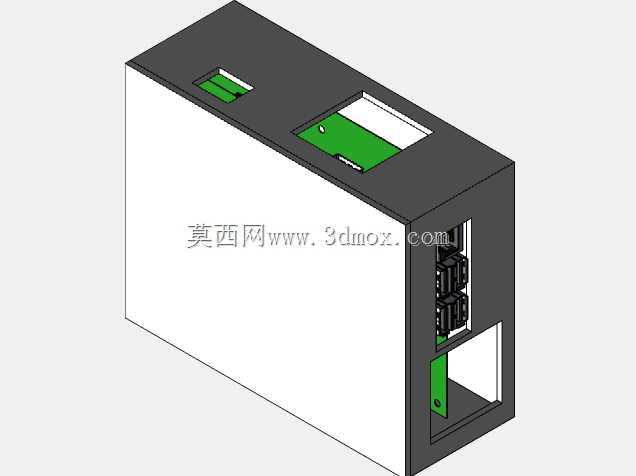

　　从结构功能设计上看，平台主体采用框架式箱型承载结构，主体框架采用折弯钢板拼焊成型，整体刚性足以承载常规车床电控改造所需的全部元件，包括重量较大的制动电阻、交流接触器组、接线端子排都可以直接固定在平台内部的安装梁上，不会出现长期使用后结构变形的问题。平台顶面预留了两个不同尺寸的开口安装位，尺寸较大的开口用于安装变频器的操作显示面板，操作人员站在车床操作位侧方就可以直接调整主轴转速参数，不需要弯腰探身到床身侧方的电控箱内操作；尺寸较小的开口用于安装电源指示灯、急停按钮扩展件，方便操作人员在设备异常时快速触发急停，缩短应急响应的操作路径。平台侧方预留了分层式元件安装槽，槽位的间距按照常用低压电气元件的标准安装尺寸设计，接触器、继电器、熔断器可以直接卡在标准DIN导轨上，不需要额外打孔固定，布线时可以沿着平台内部预设的走线槽排布强电与弱电线路，强弱电走线槽之间设置了分隔挡板，避免强电线路对弱电信号产生电磁干扰，影响编码器、转速传感器这类信号元件的采集精度。平台正面预留了可开启的检修门结构，日常排查线路故障时不需要拆除整个平台的固定螺栓，只需要打开检修门就可以触达全部接线端子，检修门与框架之间设置了接地跨接线，避免柜门带电引发安全隐患。平台底部预留了三个穿线孔，分别对应主电源进线、电机动力出线、传感器信号出线，每个穿线孔都配有橡胶护线圈，避免穿线时划伤线缆绝缘层，同时可以阻挡切削液、铁屑从穿线位置进入平台内部。

　　从设计思路的落地细节看，这款平台没有采用全封闭的焊接结构，而是在非安装面预留了通风散热间隙，平台内部安装的变频器、制动电阻这类发热元件，运行时产生的热量可以通过间隙自然散出，不需要额外加装散热风扇，减少了后期的维护点位；平台外露的安装面都做了折弯翻边处理，没有尖锐的直角毛刺，安装布线时不会划伤操作人员的手部，也不会刮破线缆外皮。平台的安装基准面做了铣平处理，固定在床身上时可以保证整体平面度误差控制在0.2mm以内，避免因为安装面倾斜导致内部元件受力不均、导轨卡滞的问题。考虑到车间多油污、多切削液的使用环境，平台的所有外露钢板表面都做了喷塑处理，耐油污、耐切削液腐蚀，长期使用不会出现漆面脱落、生锈的问题，绿色的安装标识面专门做了哑光处理，避免车间灯光反射晃眼，影响操作人员观察元件状态。在实际的改造项目中，这款平台可以兼容绝大多数CA6140车床的电控升级需求，不管是替换老旧的继电器控制体系为变频控制，还是加装数显装置、外接安全防护组件，都可以在这个平台上找到对应的安装位置，不需要临时焊接支架、打孔固定，大幅缩短车床电控改造的施工周期，也让改造后的车床电控部分布局更规整，后期维护时线路走向清晰，不会出现私拉乱接的飞线问题，降低设备的电气故障概率。
