CA6140车床钉槽结构实体建模设计

　　在普通卧式车床的进给传动与刀架定位体系里，钉槽类结构是承担定位锁紧、行程限位、配合导向的核心细部结构，这类结构常见于CA6140这类通用卧式车床的溜板箱、刀架转盘、中滑板锁紧机构中，直接决定了刀具进给的重复定位精度与切削过程的结构刚性。很多刚接触机床结构建模的从业者容易忽略这类槽体的配合公差与受力边界，往往只做出外形轮廓，忽略实际装配时的让位空间、应力集中规避、锁紧件行程预留，导致模型导入装配环境后出现干涉，或是导出工程图后无法直接指导生产加工。

　　从实际加工场景来看，CA6140车床的钉槽主要承担两类功能：一类是锁紧螺钉的行程让位与定位卡槽，当刀架转动到需要的切削角度后，锁紧螺钉端部会嵌入对应钉槽内，实现刀架转盘的周向固定，承受切削过程中产生的周向切削力矩，避免打刀或是加工尺寸偏移；另一类是滑移齿轮的轴向定位槽，在溜板箱的进给传动链里，滑移齿轮的拨叉端部会嵌入轴类零件的钉槽内，带动齿轮沿轴向滑移实现进给档位切换，这类槽体需要承受拨叉传递的轴向推力，同时要保证滑移过程无卡滞，槽体边缘的倒角、槽底的圆角都有明确的工艺要求。

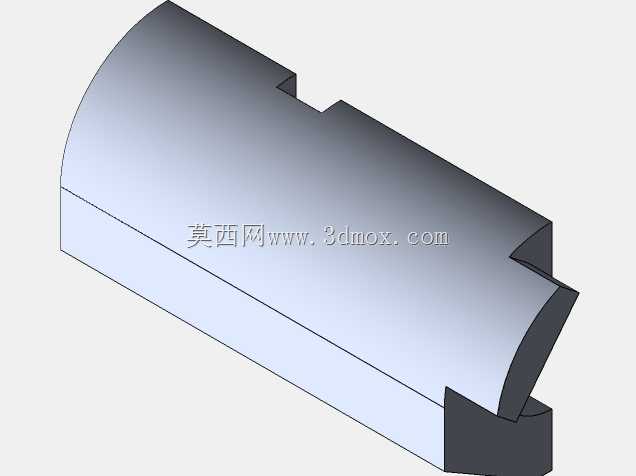

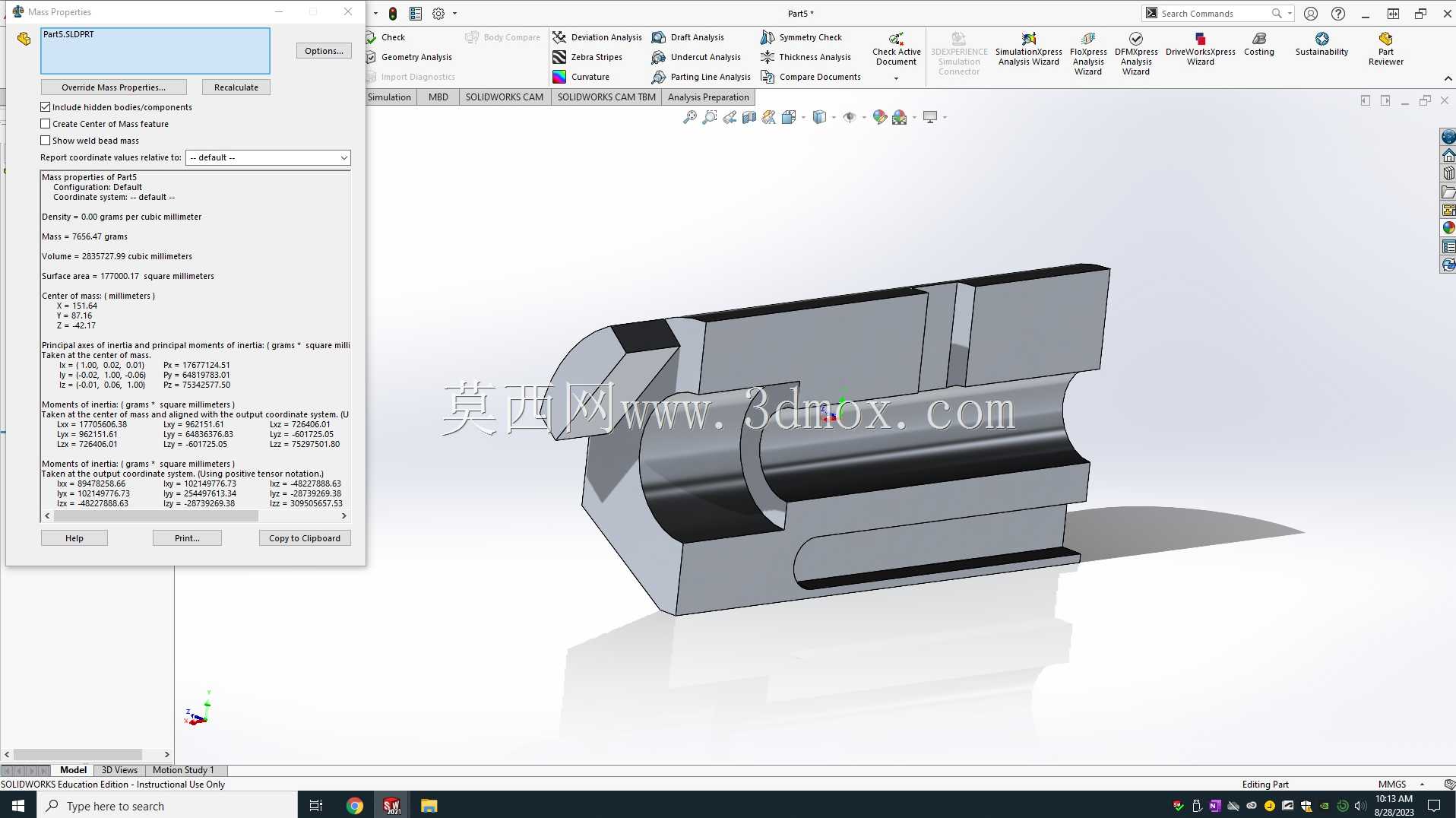

　　建模过程中首先要明确结构的安装边界，这类钉槽并非独立存在的零件，而是集成在轴类、盘类或是板类基体零件上的细部结构，建模时需要先完成基体的主体轮廓：比如对应刀架转盘上的钉槽，基体是带圆弧外轮廓的盘类结构，外圆弧面与刀架底座的内圆弧面配合，间隙控制在0.02-0.04mm之间，保证转盘转动顺滑无晃动；对应传动轴上的钉槽，基体是阶梯轴结构，外圆面与齿轮内孔、支撑轴承内圈配合，同轴度公差需要控制在0.01mm以内，避免轴系转动时出现跳动。

　　槽体本身的尺寸设计需要匹配对应标准件的规格，CA6140上常用的锁紧螺钉为M6、M8内六角圆柱头螺钉，钉槽的宽度需要比螺钉端部直径大0.2-0.3mm，槽深控制在3-5mm之间，既保证螺钉嵌入后有足够的锁紧力，又不会因为槽深过深导致基体结构强度下降。槽体的位置度公差需要严格控制，比如刀架转盘上的四个等分钉槽，位置度公差不能超过0.03mm，否则会出现刀架锁紧后角度偏差，直接影响锥面、斜面类零件的加工精度；轴类零件上的钉槽需要与轴的键槽保持固定的相位角度，避免档位切换时出现齿轮啮合错位。

　　从结构受力角度分析，钉槽的槽口位置是应力集中的高发区域，切削过程中锁紧螺钉对槽壁的挤压力、拨叉对槽侧壁的轴向推力都会在槽口直角位置产生应力集中，长期交变载荷下容易出现槽口崩裂、塑性变形等问题，因此建模时必须在槽底与槽壁的交接位置添加R0.5-R1mm的圆角过渡，槽口位置添加1×45°的倒角，既可以去除加工毛刺，也能有效降低应力集中系数，提升零件的使用寿命。同时要注意槽体的加工工艺性，这类钉槽一般采用立式铣床或是加工中心铣削成型，建模时要保证槽体的侧壁与基体的安装基准面垂直，避免出现倒扣结构，保证加工时刀具可以垂直进刀完成切削，不需要特殊的成型刀具，降低加工成本。

　　实际装配验证环节，这类钉槽结构需要和配合件做干涉检查：螺钉端部拧入槽体后，螺钉头部与基体表面的间隙要控制在1-2mm，预留足够的锁紧行程；拨叉嵌入轴上钉槽后，拨叉两侧与槽壁的间隙要控制在0.1-0.15mm之间，既保证滑移顺畅，又不会因为间隙过大出现档位窜动。很多新手建模时容易把槽体的宽度做的和配合件宽度完全一致，忽略实际加工的公差累积，导致装配时出现卡滞，或是间隙过大出现传动冲击，这些细节都是机床零件建模时需要重点关注的内容。

　　另外，这类钉槽结构的表面粗糙度也有明确要求，槽的侧壁与槽底的粗糙度需要达到Ra3.2，保证配合面接触均匀，不会因为表面过于粗糙导致锁紧时接触应力过大，或是滑移时出现卡顿。建模时不需要刻意表现粗糙度纹理，但在导出工程图时需要明确标注对应的粗糙度要求、形位公差，保证模型可以直接对接生产环节，而不是仅作为外观展示使用。对于CA6140这类已经量产多年的通用机床，很多细部结构的尺寸都经过了长期的生产验证，建模时不要随意更改槽体的位置、深度、宽度参数，避免破坏原有机床的配合精度，维修替换类的零件建模更是要严格匹配原厂的尺寸链，保证替换后可以直接装配使用，不需要二次修配。
