CA6140车床用U型带观察窗钣金防护构件

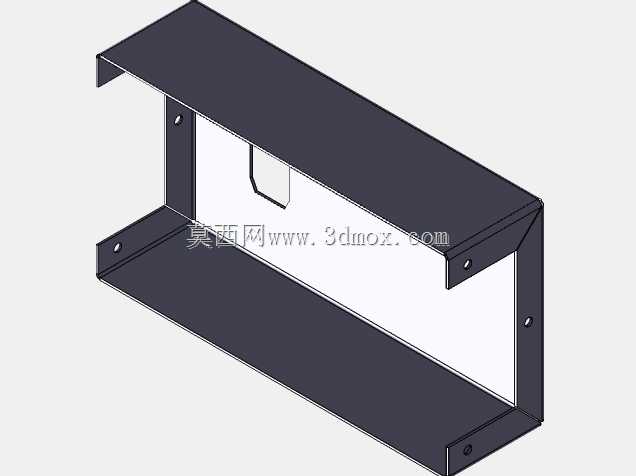

　　在普通卧式车床的整机结构布局里，这类钣金构件属于床身局部区域的防护与遮挡组件，主要适配CA6140系列普通车床的对应安装位，日常加工场景中，它承担着隔绝加工区域飞溅切屑、阻挡切削液喷溅到非加工区域的核心作用，同时也能避免操作人员意外触碰内部运转的传动部件，降低设备运行过程中的安全隐患。从结构形态来看，该构件采用U型折边整体成型设计，上下两个平行的折边面上预留了规则分布的安装孔位，安装时可通过螺栓直接固定在床身的对应安装基准面上，不需要额外设计复杂的转接支架，安装边界完全匹配CA6140车床对应位置的床身轮廓，不会和周边的进给手柄、溜板箱移动路径产生运动干涉。构件正面的钣金面上预留了异形的观察窗口结构，日常设备运行时，

　　操作人员不需要拆卸该防护件，就可以透过窗口直接观察内部传动部件的运转状态、润滑情况，及时发现齿轮啮合异常、皮带松动这类常见的设备故障，大幅降低日常设备巡检的操作难度。设计阶段首先考虑的是钣金加工的工艺可行性，整体采用等厚板材经数控下料、折弯成型，所有折边处都预留了合理的折弯圆角，避免折弯过程中出现板材开裂的问题，同时折边结构也大幅提升了整个构件的结构刚性，不需要额外焊接加强筋就能满足日常使用的强度要求，减少了焊接工序带来的变形问题，也降低了后续表面处理的工作量。安装孔位的设计采用了与床身安装孔完全对应的定位尺寸，孔位边缘做了去毛刺处理，避免安装时划伤操作人员，同时孔位公差控制在合理范围内，既保证安装时的定位精度，

　　也不会因为孔位偏差导致安装困难。在实际使用场景中，这类钣金防护件长期处于切削液喷淋、铁屑冲刷的环境里，板材选型时优先考虑耐锈蚀、耐冲击的常用钣金材料，表面做对应的防锈喷涂处理，能够适应车间内多油污、多粉尘的复杂加工环境，长期使用也不会出现明显的锈蚀变形。不同于整机外覆盖的大型钣金护罩，这类局部防护构件的尺寸更紧凑，专门针对车床的特定传动区域做适配，它的上下折边宽度经过反复校核，既保证足够的遮挡范围，不会出现切屑从侧边缝隙飞出的问题，也不会过度延伸占用周边操作空间，影响操作人员更换刀具、调整加工参数的操作便利性。正面观察窗的异形轮廓是根据内部需要观察的部件视野范围设计的，窗口边缘做了折边收边处理，不仅提升了窗口处的结构强度，

　　也避免了锐边割手的安全隐患，后续如果需要加装透明防护挡板，也可以直接通过窗口周边的预留孔位固定，不需要二次打孔加工。从建模逻辑来看，整个构件的建模过程完全遵循钣金加工的实际工序，先绘制基础板材的展开轮廓，再通过折弯特征生成最终的成型形态，所有安装孔位都是在成型状态下按照实际安装位置定位，保证展开下料后的孔位位置和实际安装需求完全匹配，不会出现折弯后孔位错位的问题，建模过程中预留的折弯系数也完全符合常规板材的折弯加工参数，导出的展开图可以直接用于数控下料加工，不需要工艺人员二次调整参数。这类构件虽然不属于车床的核心传动或加工部件，但却是整机防护系统中不可或缺的组成部分，它的结构合理性直接影响设备的操作安全性和日常维护的便捷性，设计过程中需要反复核对安装位置的周边轮廓尺寸，模拟溜板箱、刀架在全行程移动过程中的安全间隙，确保构件安装后不会影响设备的正常运动行程，同时也要兼顾加工工艺的简便性，尽可能减少不必要的加工工序，降低零件的制造成本。
