CA6140车床多孔位安装定位孔表结构件

项目分类:机床 发布时间:2024-01-09 ID:722179

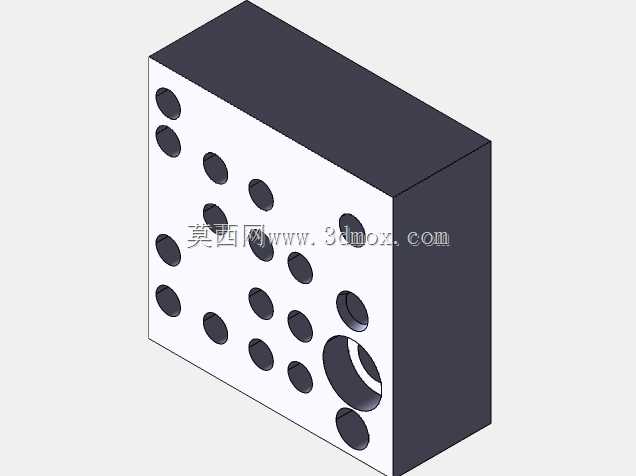

  • CA6140车床多孔位安装定位孔表结构件

  在普通卧式车床的进给系统与溜板箱辅助安装工位中,这类带规则阵列孔系的块状安装件是实现多组阀组、管路固定座、行程触发元件集成安装的核心载体,区别于通用安装板的无规则孔位设计,该孔表结构的孔位排布完全匹配CA6140车床对应安装面的接口坐标,不需要现场二次配钻即可完成元件对位,大幅缩减机床大修、部件改装时的装配调试周期。从结构设计逻辑来看,该零件采用矩形方块作为基体,所有安装孔均为垂直于主安装面的通孔设计,其中大直径孔用于穿过液压油管、润滑管路或者固定螺栓的杆部,小直径孔分为两类,一类是用于安装内六角圆柱头螺钉的螺纹底孔,另一类是用于定位销穿过的精密铰孔,两类小孔按照功能分区排布,

  靠近基体边缘的孔位用于将整个孔表固定在车床床身的预装凸台上,中间区域的孔位按照待安装元件的安装脚尺寸做阵列排布,避免不同元件安装时出现固定螺钉干涉的问题。实际加工时需要先完成六面体的铣削加工,保证上下两个安装面的平行度控制在0.02mm以内,相邻侧面的垂直度公差不超过0.015mm,否则后续孔系加工完成后安装会出现贴合间隙,导致固定元件在车床运行振动下出现松动。孔系加工环节需要先以两个相邻的垂直侧面作为定位基准,打表找正后先加工两个对角位置的定位销孔,后续所有孔位的坐标均以这两个销孔作为基准进行编程加工,能有效避免多次装夹带来的累积误差,保证每个孔位的位置度公差满足安装要求。从安装边界来看,

  该零件的厚度方向尺寸需要匹配对应安装工位的空间间隙,不能突出到溜板的移动行程范围内,否则会在溜板快速移动时发生碰撞,因此设计时将基体的棱边全部做了C1倒角处理,既去除了加工毛刺,也能避免安装时棱边刮伤操作人员或者损坏相邻的管路线束。这类孔表结构在机床改造场景中实用性极强,很多车间在给CA6140车床加装额外的润滑系统、冷却管路分流阀或者数显尺的安装支架时,不需要在床身原有的安装面上重新打孔破坏床身结构,只需要将该孔表固定在原有预留的安装凸台上,就可以获得一组标准化的多孔安装面,后续加装不同元件时只需要匹配孔表上的对应孔位即可,后期调整元件位置时也有充足的孔位可选,不需要反复补焊、重新钻孔破坏基体。

  设计过程中还需要考虑不同孔的深度匹配,因为基体厚度固定,对于需要攻丝的小孔,螺纹深度要控制在基体厚度的三分之二左右,不能钻穿另一侧的安装面,避免固定螺钉从背面突出影响整个孔表与床身的贴合度;对于穿过式的大孔,孔壁要做去毛刺处理,防止穿过的油管外层被孔壁的锐边割破造成漏油。另外孔位的排布间距要符合机械设计的最小边距要求,每个孔的中心到基体边缘的距离不小于孔直径的1.5倍,避免安装拧紧螺钉时出现基体边缘开裂的问题,相邻孔之间的壁厚也要保证足够的强度,在车床长期运行的振动工况下不会出现孔间裂纹。在三维建模环节,这类零件的建模思路是先绘制基体的矩形草图,拉伸得到实体后,先建立两个定位基准孔的特征,再通过线性阵列、特征复制的方式完成其余同规格孔的创建,对于不同直径的孔单独做特征分组,方便后续出工程图时快速统计孔表信息,也能在修改孔位参数时快速调整对应阵列的间距、数量,不需要逐个删除重建特征。实际装配时,先将两个定位销压入床身对应的销孔中,再将孔表的销孔对准定位销套入,之后拧紧边缘的固定螺栓,按照对角线顺序分次拧紧,保证整个安装面均匀贴合,不会出现局部翘起的问题,后续安装其他附属元件时,就可以直接在孔表的对应孔位上固定,大幅降低现场装配的工作量。
