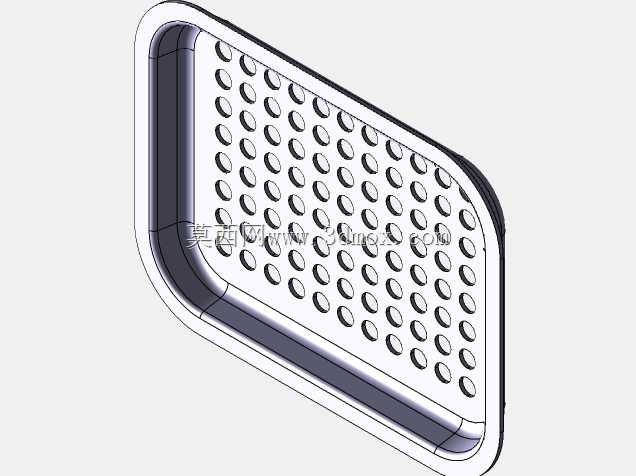

带密集冲孔圆角矩形承托托盘结构

　　这类带密集冲孔的圆角矩形托盘，在机加工车间的物料周转、CA6140车床配套的工位工件暂存场景中十分常见，日常作业里主要用来承托小型轴类零件、紧固件、待检测的加工半成品，避免工件直接接触工位台面造成磕碰划伤，同时镂空的冲孔结构可以快速漏去工件表面携带的切削液、金属碎屑，保持工位台面整洁，减少人工清理的频次。从结构设计角度来看，整体采用带翻边的深腔造型，四周的围边做了等厚度的圆角过渡，没有尖锐的直角棱边，一方面能避免操作人员取放工件时被锐边划伤，另一方面圆角结构可以分散承托重物时的应力集中，降低长期受载后边框开裂的风险。盘面的冲孔采用等距阵列排布，每个冲孔的边缘都做了微小的倒角处理，不会出现毛刺刮伤工件表面的情况，

　　孔位的排布密度经过测算，既保证了足够的漏屑漏液效率，又不会因为开孔过多降低盘面的整体承载刚度，常规工况下承托数十公斤的金属工件不会出现明显的盘面形变。设计阶段需要重点把控几个安装与尺寸边界：首先是围边的高度，要匹配常规工位料盒的堆叠限位要求，多个托盘叠放时不会出现滑移错位；其次是整体的外轮廓尺寸，要适配CA6140车床旁的标准工位架放置格尺寸，不需要额外调整工位架结构就能直接放入使用；底部的边框平面度要控制在合理公差范围内，放置在台面上不会出现晃动，承托工件时重心稳定不会侧翻。不同于普通的平面托盘，这款结构的围边采用了向内收的微小拔模角度，叠放收纳时可以部分嵌套，减少闲置状态下的存储空间占用，盘面与围边的连接处做了圆弧过渡强化，

　　没有应力集中的薄弱位置，即使频繁搬运、受到轻微碰撞也不会出现焊缝开裂或者结构变形的问题。在实际建模过程中，需要先绘制整体的外轮廓草图，通过拉伸凸台做出基础的腔体结构，再对阵列的冲孔做切除处理，最后对所有的棱边做对应的圆角、倒角特征，保证模型的工艺合理性，每一处结构细节都对应实际加工生产的可行性，不会出现无法开模或者无法机加工的不合理结构。这类托盘除了机床工位使用外，也可以适配自动化生产线的物料中转环节，配合输送线完成小型工件的工序间转运，镂空结构也方便视觉检测设备从下方穿透识别工件位置，不需要额外调整检测工位的光源布置。
