HGR15-T型高组装直线导轨三维结构

项目分类:导轨 发布时间:2024-01-09 ID:721499

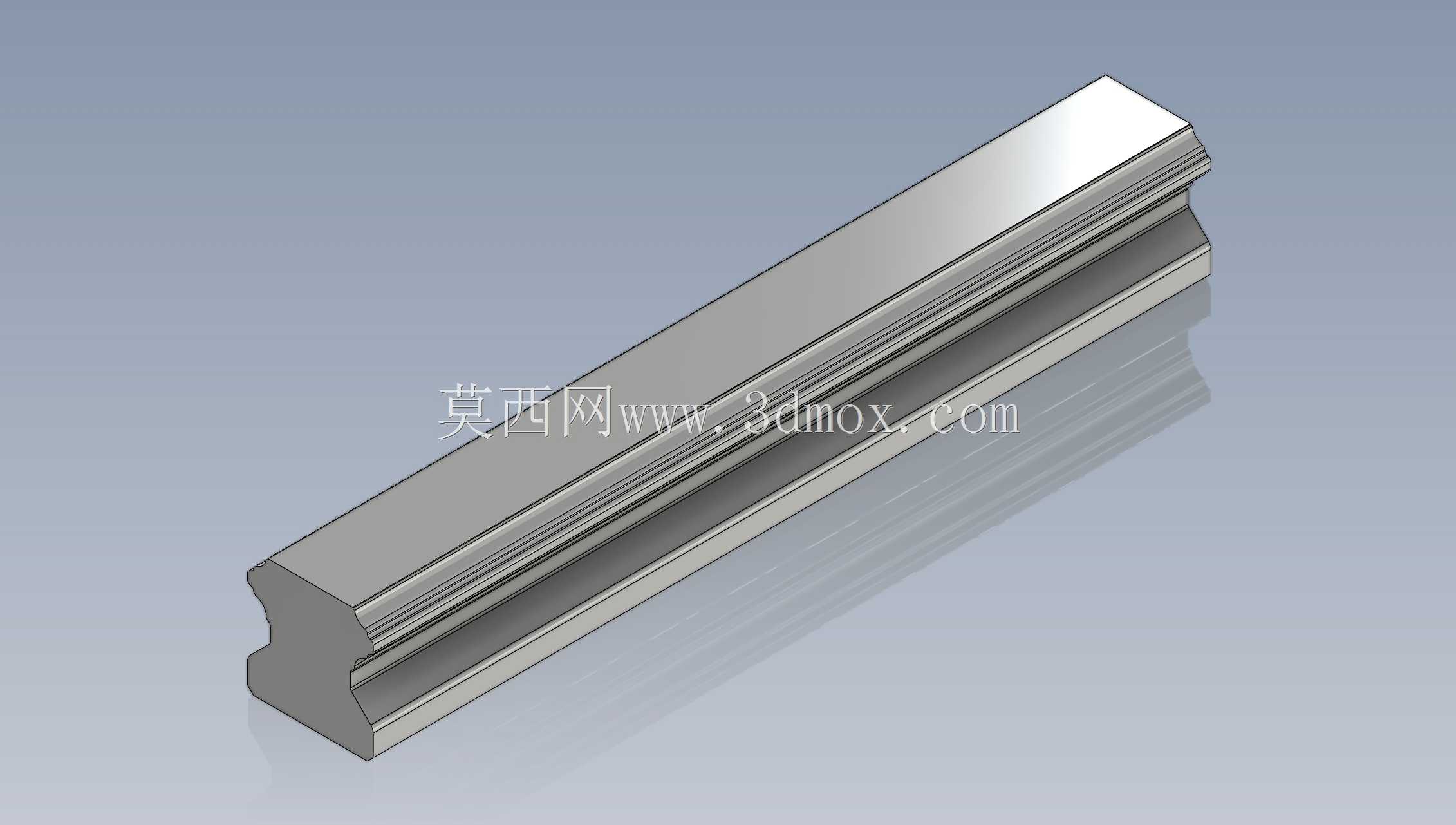

  • HGR15-T型高组装直线导轨三维结构

  在数控车床、立式加工中心这类金属切削设备的进给轴设计里,直线导轨的选型直接决定了工作台的移动精度与负载表现,本次呈现的HGR15-T导轨属于15规格高组装系列滚动直线导轨,是中小型机床进给单元里应用极广的导向元件。从实际应用场景来看,这类导轨除了覆盖常规CA6140这类普通车床的数控改造进给导向,还大量用在小型自动化点胶设备、桌面级雕刻机、3C产品组装流水线的滑台模组上,核心作用是为运动部件提供高精度的直线运动轨迹,同时承受加工过程中产生的径向、反径向以及侧向载荷,避免运动部件出现偏移、爬行等影响加工精度的问题。

  从功能特性上看,这款导轨采用四列圆弧接触式滚道设计,接触角设置为45度,四个方向的额定负载能力保持一致,不管是立式安装、卧式安装还是侧装场景,都能保持稳定的负载刚性,滚道与钢球的接触变形量小,在频繁换向的进给运动中也能保持稳定的精度保持性。导轨的滚道经过精密磨削加工,表面粗糙度控制在Ra0.8以下,和配套滑块的钢球滚动配合时,摩擦系数仅为滑动导轨的1/50左右,大幅降低了进给驱动电机的功率损耗,哪怕是低速进给工况下,也不会出现滑动导轨常见的爬行现象,能实现微米级的进给位移控制,满足精密零件加工的尺寸公差要求。

  设计思路上,这款导轨采用标准的HGR系列高组装结构,导轨本体的截面为对称式设计,底部设置有标准的安装沉孔,孔距遵循行业通用的安装尺寸规范,不需要额外做安装孔位的定制加工,就能直接适配市面上同规格的安装基面,降低设备设计阶段的适配成本。导轨的两侧滚道采用对称磨削工艺,保证两侧滚道的平行度公差控制在0.02mm/1000mm以内,安装到经过刮研或者精密磨削的机床床身安装面上时,只需要按照对角线顺序锁紧安装螺栓,就能保证导轨的直线度精度,不需要复杂的刮研配作工序,大幅缩短设备的装配周期。导轨的端部设计有标准的倒角,方便配套滑块的装配,同时避免安装滑块时磕碰滚道边缘,造成滚道损伤影响后续使用寿命。

  从外形尺寸与安装边界来看,这款导轨的轨宽为15mm,轨高为15mm,安装沉孔的直径为6mm,沉孔深度为4.5mm,对应的安装螺栓采用M5内六角圆柱头螺栓,单根导轨的标准长度可以根据实际设备行程做裁切,最长可以做到4米,拼接安装时可以通过导轨端部的定位销孔实现高精度拼接,满足长行程设备的使用需求。安装时需要注意,导轨安装基面的平面度公差需要控制在0.01mm/500mm以内,两个侧定位面的垂直度公差需要控制在0.01mm以内,安装前需要清理基面的毛刺、焊渣以及切削残留,避免硬质杂质垫在导轨底部造成导轨变形,影响运动精度。导轨的侧向定位边高度为3mm,压紧时需要采用对应的压块结构,压块的压紧面需要和导轨侧面完全贴合,避免压紧力不均造成导轨侧向偏移。

  在实际设备维护场景中,这款导轨的滑块内部设计有标准的油嘴接口,可以定期注入锂基润滑脂,保证钢球和滚道之间的润滑状态,避免干摩擦造成滚道磨损,正常工况下的润滑周期为每运行100公里补充一次润滑脂,在有切削液、粉尘的加工场景中,需要搭配对应的金属刮屑板以及防尘密封端盖,避免切削液和金属碎屑进入滑块内部,造成滚道划伤或者钢球卡滞。这类导轨的额定动载荷为8.33kN,额定静载荷为13.5kN,能够满足中小型机床进给轴的切削负载需求,在选型计算时,需要根据实际的工作台重量、工件重量、切削力大小以及运行速度,计算对应的安全系数,一般金属切削设备的选型安全系数需要保持在3以上,自动化输送类设备的安全系数可以适当降低到1.5以上,保证导轨的使用寿命满足设备的设计使用周期。
