CA6140机床用螺旋式冷却换热盘管结构

　　在CA6140普通车床的冷却润滑系统配套设计，以及暖通空调、工业制冷类空气处理单元的换热回路搭建中，这类螺旋式冷却盘管是承担介质换热、温度调控的核心管路元件，其结构设计直接决定了系统的换热效率、运行稳定性与安装适配性。从实际工程应用场景来看，这类盘管既可以适配机床切削液冷却回路，通过盘绕的管路增大切削液与周边冷却介质的接触面积，快速带走切削加工过程中刀具与工件接触产生的大量切削热，避免刀具过热退火、工件受热变形影响加工精度；也可嵌入组合式空调机组的表冷段、工业冷水机的蒸发器单元，作为冷媒与流经空气的换热载体，让空气在盘管间隙流动时完成热量传递，实现出风温度的精准调控，满足生产车间恒温管控、工艺环境温湿度控制的实际需求。

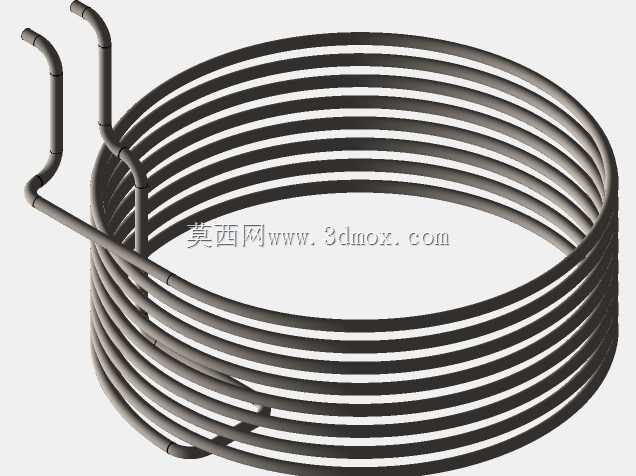

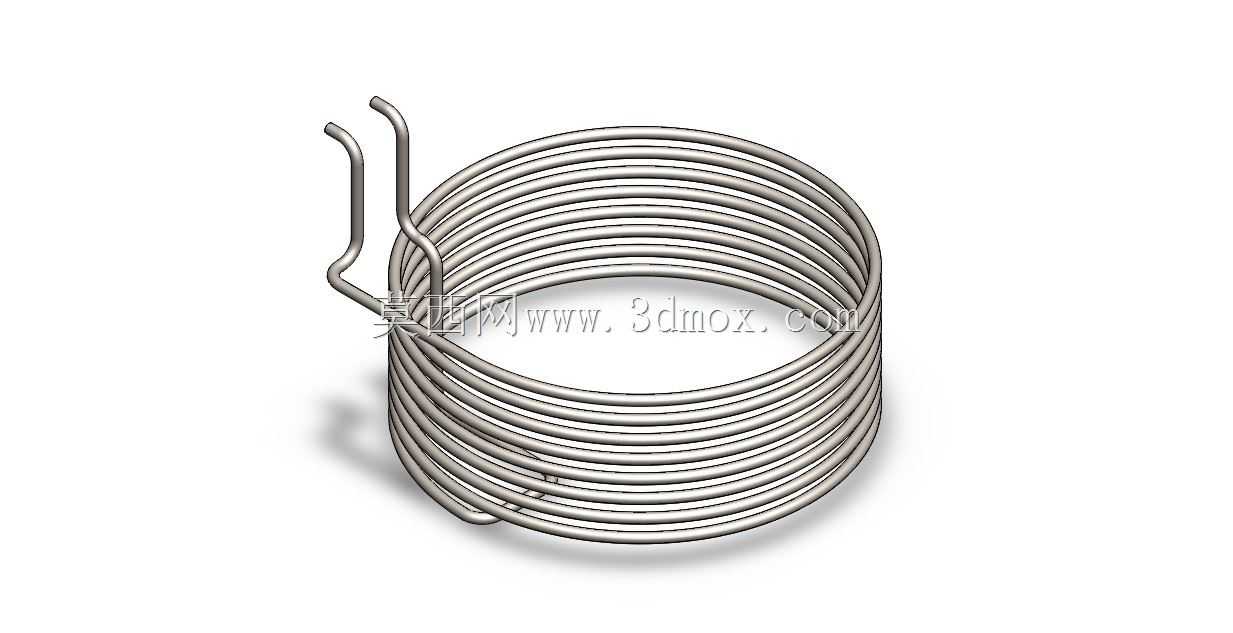

　　从产品功能特性层面看，该盘管采用等螺距多层螺旋盘绕的整体结构，两端预留直管段作为介质进出的接口，这种结构设计并非单纯为了压缩安装空间，核心是在有限的腔体容积内最大化延长介质的流通路径，让管内流动的冷却介质能够充分与管外的空气、冷却油等换热介质完成热量交换，相比等长度的直管换热结构，螺旋盘绕的形式还能让管内介质在流动过程中形成持续的径向扰动，破坏管壁处的滞流边界层，降低管壁热阻，进一步提升整体换热效率。盘管整体采用等外径的金属管材连续弯制而成，无额外拼接焊缝，从结构根源上降低了介质泄漏的风险，能够适配低压流体输送的工况要求，两端伸出的直管段做了平直度校正，可直接对接快插接头、焊接法兰或者螺纹接头，减少现场安装的二次加工工作量。

　　在设计思路的落地层面，这类盘管的建模与结构设计需要兼顾换热性能、加工工艺性与安装边界三重约束。首先要根据目标系统的换热量需求，核算所需的管材总长度、管径大小，再结合允许的安装腔体尺寸，确定螺旋盘管的中径、每层的盘绕圈数、层与层之间的螺距间隙——螺距的取值并非越小越好，过小的层间间隙会导致管外换热介质流动阻力陡增，甚至出现流道堵塞的问题，比如在空气换热场景中，过小的间隙会大幅提升风阻，增加风机的运行功耗；而螺距过大则会浪费安装空间，降低单位容积内的换热面积。其次要考虑弯管加工的工艺可行性，螺旋弯制时管材的弯曲半径不能小于管材允许的最小弯曲半径，避免弯制过程中出现管壁瘪陷、褶皱甚至开裂的问题，保证管路内部的流通截面均匀，不会因局部变形产生额外的流阻，影响介质的正常循环。两端伸出的直管段长度需要结合接口的安装操作空间确定，既要保证接头安装时有足够的操作距离，也要避免直管段过长导致安装时与周边其他零部件产生干涉。

　　从外形尺寸与安装边界来看，该盘管整体为圆柱状螺旋结构，最大外轮廓尺寸由螺旋外径与总盘绕高度决定，安装时需要在腔体内部预留对应的圆柱状安装空间，同时要在盘管两端接口位置预留足够的管路对接操作空间，不能出现结构遮挡。盘管的中心轴线建议与换热介质的流动方向保持同轴布置，让管外介质能够均匀流经每一层盘管的间隙，避免出现换热死角，导致整体换热效率下降。在机床冷却系统中应用时，盘管通常浸入冷却油箱内部，需要注意与油箱内的液位传感器、油泵吸入口等部件保持安全距离，避免管路振动与周边部件产生碰撞磨损；在空调表冷段应用时，盘管需要配套冷凝水收集盘布置，安装时保证整体有微小的倾斜角度，让换热过程中产生的冷凝水能够顺利顺着盘管表面流到集水盘内排出，避免冷凝水积存滋生细菌或者被气流带入送风管道。

　　实际建模过程中，这类盘管的结构绘制需要重点关注螺旋线的参数匹配，保证每一圈盘管的螺距均匀、螺旋升角一致，两端直管段与螺旋段的过渡位置要做平滑的圆弧过渡，不能出现直角弯折，避免实际加工时该位置出现应力集中，在长期介质压力波动、管路振动的工况下产生疲劳裂纹。管壁厚度的选取需要结合系统的工作压力、管材的许用应力核算确定，保证足够的结构强度，同时兼顾换热效率，避免管壁过厚增大导热热阻。对于长期在潮湿、有切削液腐蚀环境下使用的场景，盘管表面还需要做对应的防腐处理，建模时可以预留表面处理的厚度余量，保证最终成品的安装尺寸符合设计要求。
