CA6140车床配套活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721383

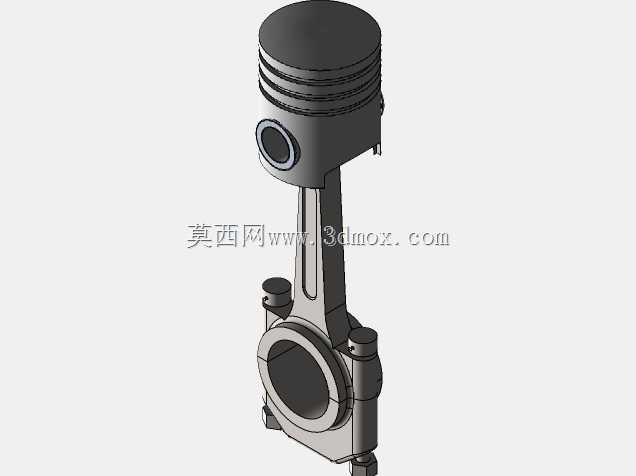

  • CA6140车床配套活塞连杆组件结构设计

  这套活塞连杆组件是CA6140卧式车床润滑系统驱动端的核心传动部件,在车床主轴箱的润滑油泵驱动单元中承担动力传递功能,将主轴输出的旋转运动通过曲柄结构转化为活塞的往复直线运动,为润滑油路建立稳定的工作压力,保证主轴箱内齿轮、轴承、滑移机构等摩擦副能得到持续的压力润滑,避免高速运转工况下出现干磨、抱轴、齿面胶合等失效问题。从结构设计逻辑来看,活塞部分采用了三道环槽的经典布局,最上方两道环槽用于安装气环,在往复运动中密封活塞与泵腔内壁的间隙,避免润滑油从高压侧泄漏到低压腔,最下方的环槽用于安装油环,刮除泵腔内壁多余的润滑油,控制润滑油膜厚度在合理区间,减少运动过程中的粘滞阻力。活塞顶部采用平顶结构,没有设置复杂的燃烧室凹坑,

  这是因为该组件服务于机床润滑泵而非内燃机,不需要组织气流与燃油混合,平顶结构加工难度低,端面受力均匀,能更好地承受往复运动中的轴向冲击力。活塞销孔采用了浮动式设计思路,销孔与活塞销之间保留合适的配合间隙,工作过程中活塞销可以在销孔内缓慢转动,让销的圆周表面均匀承受载荷,避免局部长期受载出现疲劳点蚀,销孔两端设置了挡圈槽,用于安装孔用弹性挡圈,限制活塞销的轴向窜动,防止销子脱出刮蹭泵腔内壁。连杆部分采用了工字形截面的杆身设计,这种截面结构在相同的材料用量下能获得更高的抗弯、抗扭截面模量,有效降低连杆往复运动过程中的惯性力,同时提升杆身的结构刚度,避免高速往复运动时杆身出现弯曲、扭转变形,保证活塞运动轨迹始终与泵腔轴线重合,减少活塞环与缸壁的偏磨问题。连杆小头端镶嵌了耐磨铜套,铜套与活塞销采用间隙配合,工作过程中润滑油会通过杆身内部钻通的油道进入小头铜套的配合间隙,形成稳定的压力油膜,降低销与铜套之间的摩擦磨损,铜套采用过盈配合压入连杆小头孔,更换维护时可以单独拆卸更换,不需要整体报废连杆,降低设备的维护成本。连杆大头端采用了剖分式结构,通过两个连杆螺栓将连杆盖与杆身连接,剖分面采用平切口设计,加工工艺性好,装配定位精度高,大头孔内安装了轴瓦,与曲轴的曲柄销配合,轴瓦表面涂覆有减磨合金层,能有效降低曲柄销的磨损,轴瓦上设置有定位唇,安装时嵌入连杆和连杆盖的定位槽内,防止工作过程中轴瓦出现转动、轴向窜动,堵塞油道。从安装边界尺寸来看,

  活塞的外径与润滑泵泵腔内径采用基孔制间隙配合,配合间隙控制在0.02-0.04mm之间,既保证活塞能在泵腔内灵活往复运动,不会出现卡滞,又能保证足够的密封性能,避免容积效率下降。连杆的中心距是整个组件的核心安装尺寸,直接决定了活塞的行程长度,也就是润滑泵的排量,设计时严格匹配CA6140车床润滑系统所需的供油量,中心距公差控制在±0.02mm以内,避免活塞行程过大导致活塞撞击泵腔端盖,或者行程过小导致泵油量不足,无法建立足够的润滑压力。连杆大头孔的内径与曲轴曲柄销的直径匹配,配合间隙控制在0.03-0.05mm之间,保证曲轴转动时能形成稳定的油膜,同时避免间隙过大产生冲击载荷,加剧轴瓦和曲柄销的磨损。连杆螺栓采用高强度合金钢材质,

  拧紧时按照规定的扭矩分三次对称拧紧,避免连杆盖出现偏斜,导致大头孔失圆,工作过程中螺栓还需要采取防松措施,比如加装开口销或者防松垫圈,防止车床运转过程中的振动导致螺栓松动,引发连杆脱落打坏主轴箱内部零件的严重故障。在实际应用场景中,这套组件的工作转速与车床主轴转速直接关联,车床主轴最高转速为1400r/min时,该组件的往复运动频率也会达到对应数值,因此设计时充分考虑了动平衡性能,活塞与连杆在加工完成后都进行了去重处理,组件整体的重量偏差控制在很小的范围内,减少高速往复运动时产生的惯性振动,降低主轴箱的整体噪声,提升车床运转的平稳性。油道的设计贯穿了活塞销孔、连杆杆身、大头轴瓦位置,整个传动链路的摩擦副都能得到压力润滑油的持续润滑,不需要额外添加润滑脂,日常维护只需要定期更换主轴箱润滑油、检查连杆螺栓的拧紧力矩即可,维护流程简单,能适应车床长期连续运转的工作需求。
