多瓣式废钢抓斗机械结构设计

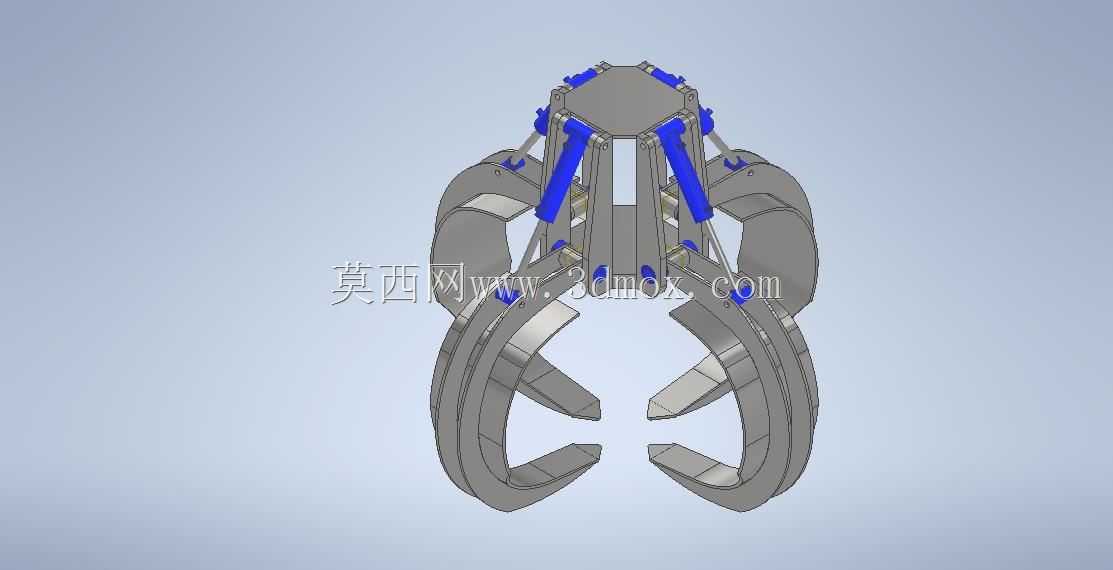

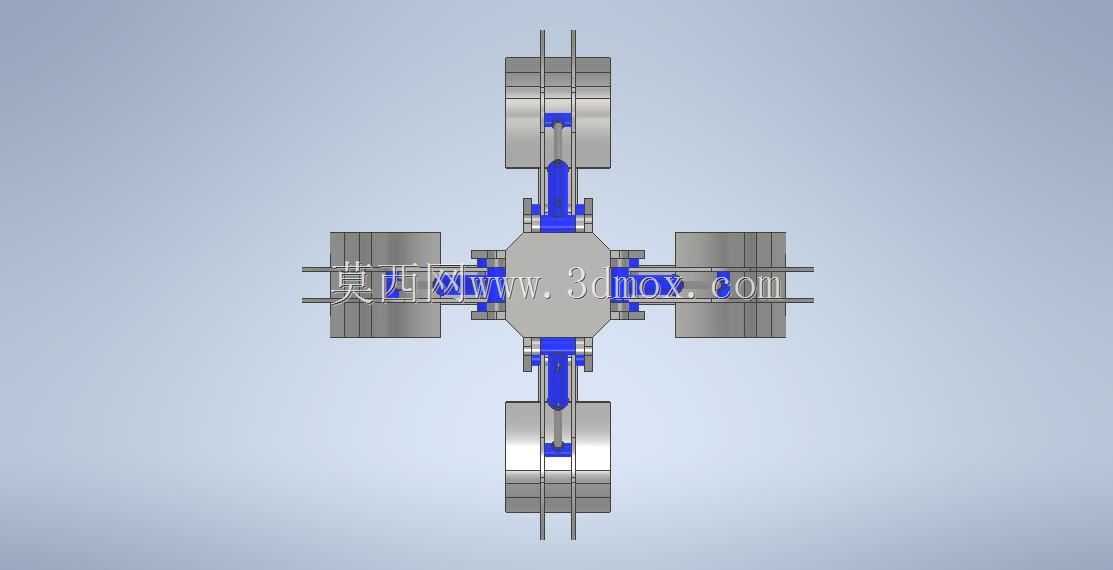

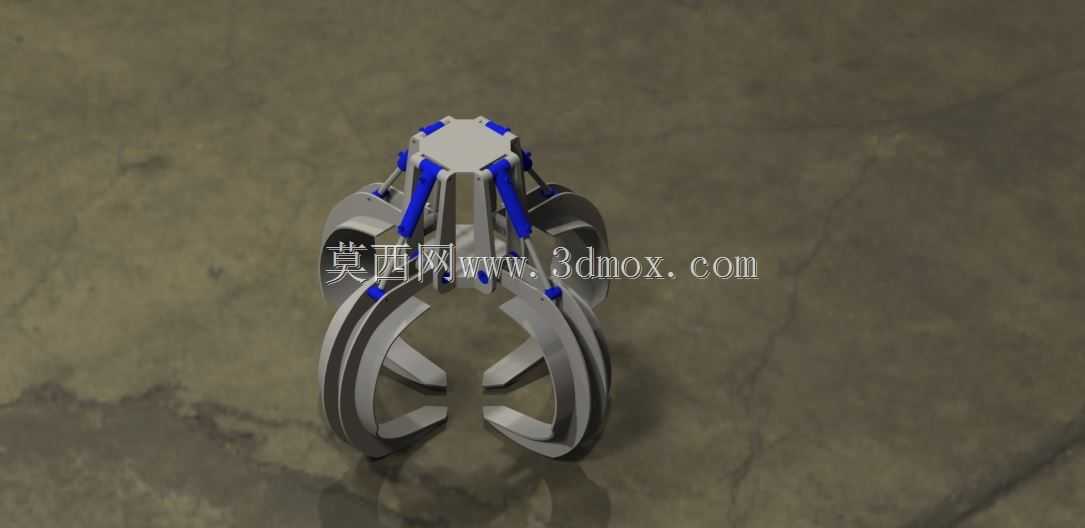

　　该多瓣式抓具主要适配废钢回收加工、报废汽车拆解、冶金厂散状废金属转运场景，也可用于港口散杂物料、建筑垃圾分拣作业，作为起重设备的前端属具，替代人工完成不规则、大密度块状物料的抓取与搬运，降低人工作业的安全风险，提升散料装卸的作业效率。从结构设计来看，该抓具采用六瓣对称式爪臂布局，每片爪臂的弧形轮廓经过曲率优化，闭合状态下瓣片之间贴合间隙控制在15mm以内，可有效避免小块废钢、碎料从缝隙中掉落，张开状态下最大抓取直径可达600mm，适配单块重量不超过80kg的不规则废钢料堆作业。爪臂与中心连接座采用铰接式连接，每处铰接点配套耐磨衬套结构，可承受抓取过程中偏载带来的径向冲击力，铰接轴采用阶梯轴设计，两端设置防尘密封端盖，

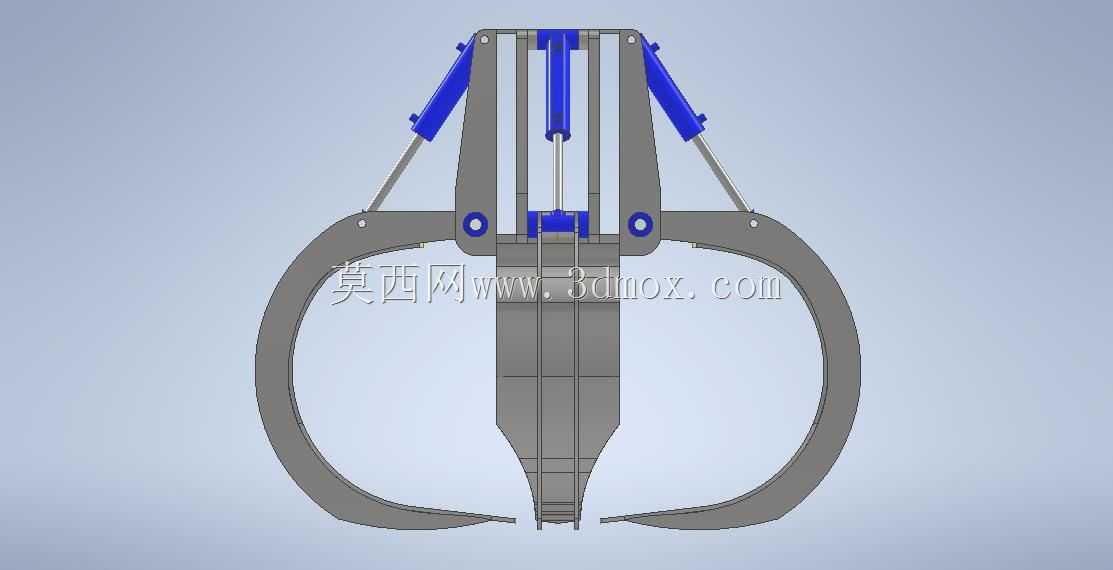

　　减少作业现场粉尘、金属碎屑进入铰接摩擦副，延长铰接结构的维护周期。中心驱动部分采用径向均布的连杆传动结构，每根连杆对应一片爪臂，驱动端的升降行程与爪臂开合角度做了匹配设计，当驱动端下行至最低限位时，爪臂完全闭合，此时连杆处于接近死点的位置，可在抓取重物时实现机械自锁，避免液压系统失压导致物料脱落的风险。爪臂的主体结构采用变截面箱型设计，爪尖部分做了加厚耐磨处理，接触物料的刃口部位堆焊耐磨层，可应对废钢、废铁等硬质物料的刮擦与冲击，减少长期作业后的磨损量。安装接口部分采用标准法兰连接结构，法兰端面的螺栓孔位按照通用起重属具的安装尺寸设计，可直接适配不同吨位的汽车吊、履带吊、固定式抓钢机的小臂前端，无需额外制作过渡连接架，

　　安装时只需匹配对应的销轴与液压管路即可完成装配，适配性较强。从作业边界来看，该抓具闭合状态下整体高度为850mm，最大外径为420mm，可适配料斗开口宽度不小于500mm的上料场景，作业时允许的最大偏载角度为15度，可应对料堆不平整带来的偏载抓取工况。设计过程中对爪臂的受力做了有限元校核，在单侧爪臂承受最大抓取力的工况下，爪臂根部的最大应力低于材料屈服强度的60%，保证长期重载作业下的结构强度，同时整体重量控制在210kg以内，不会过度占用起重设备的额定起重量，可保证起重设备在额定作业半径下的有效载荷。每片爪臂的开合轨迹经过运动仿真验证，开合过程中相邻爪臂之间无运动干涉，张开到最大角度时爪尖的张开直径达到600mm，

　　可顺利插入松散废钢料堆内部，闭合过程中爪尖先收拢接触物料，再逐步带动瓣片整体闭合，可有效减少物料抓取过程中的洒落量。液压管路的布置沿着中心座与爪臂的内侧走线，每处管路转弯位置设置管夹固定，避免作业过程中管路晃动与物料刮擦导致的破损，管路接口采用标准快插接头，方便现场维护时的管路更换。
