微型步进电机调速控制电路板三维结构

　　在小型自动化执行机构的开发场景里，步进电机的调速驱动模块是决定点位控制精度、低速运行平稳性的核心配套部件，这类微型调速板常被集成在桌面级3D打印机送料机构、小型数控雕刻机进给轴、实验室液体分装泵、智能门禁闸机传动单元这类安装空间极度受限的设备中，不需要搭配大功率驱动单元，仅需完成小扭矩步进电机的转速调节、转向切换、启停控制基础功能，对安装尺寸、接口布局的适配性要求远高于大功率工业驱动模块。做这类板卡的三维结构建模时，不能只照着丝印层画个平面板件凑数，得先把板上所有接插件、功率器件、调节元件的实际占位尺寸摸透——毕竟这类廉价通用板卡不会提供官方STEP模型，所有结构尺寸都要靠实物测绘校准，测量公差控制在±1mm范围内，

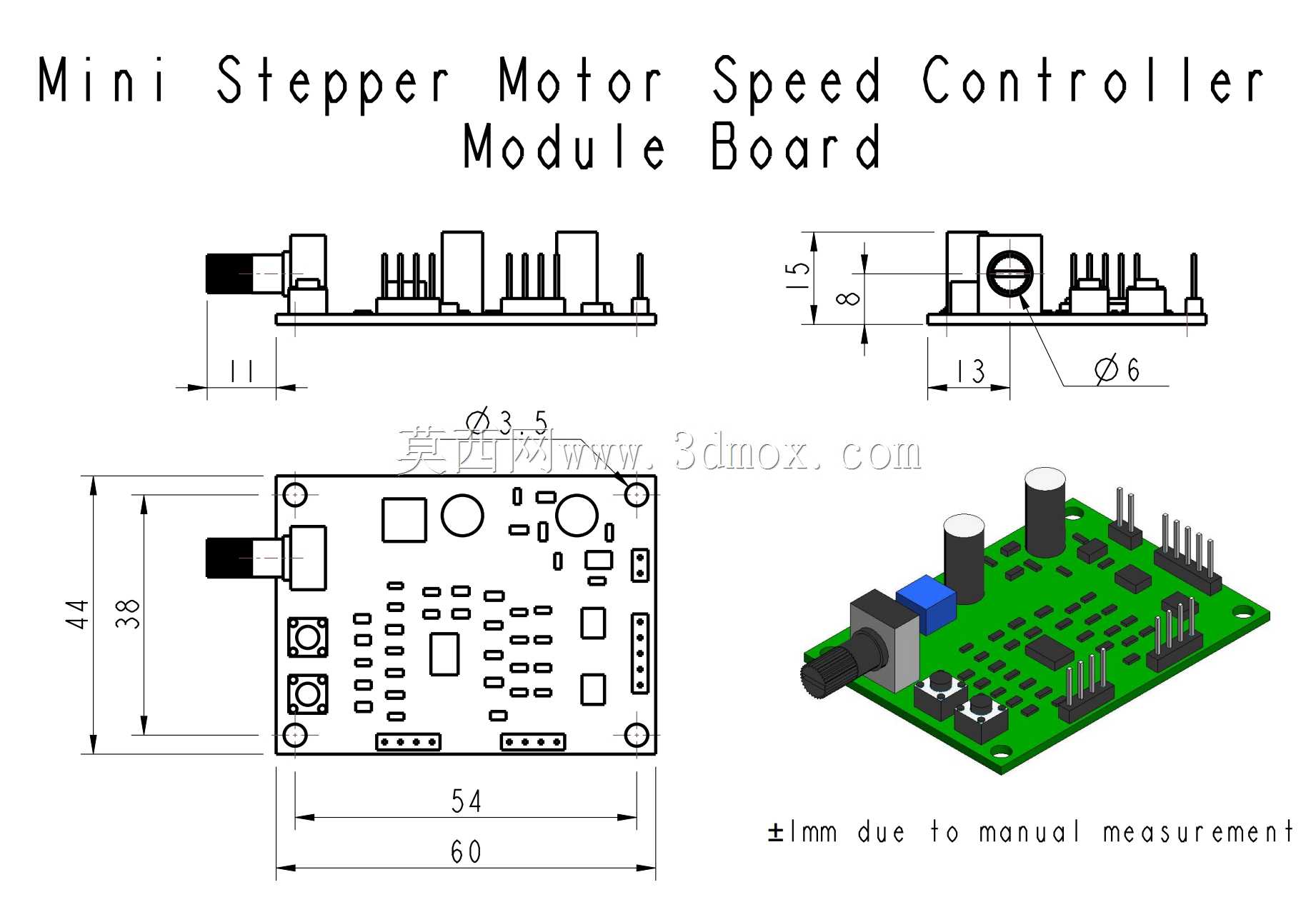

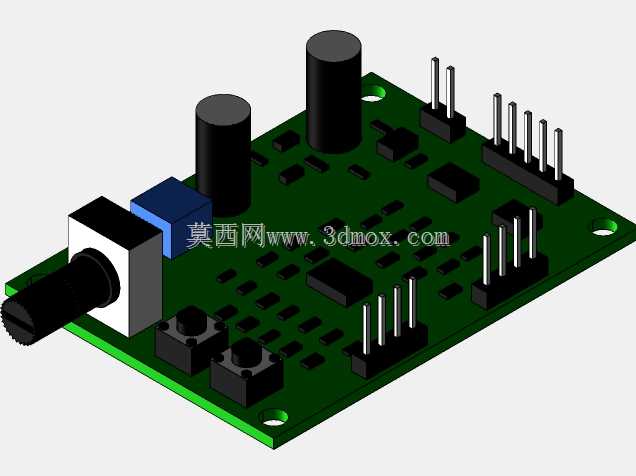

　　才能保证后续装配时不会出现元件和周边结构件干涉的问题。先看整体安装边界，整块电路板的外形尺寸为长60mm、宽44mm，实际元件排布的有效区域集中在板身中部54mm×38mm的范围内，四个安装孔分布在板角位置，孔径3.5mm，适配M3规格的铜柱或螺丝固定，安装时需要在板件背面预留至少2mm的间隙，避免焊盘凸起直接接触安装基面造成短路。板上的元件布局完全围绕实际接线、操作的便利性设计：电源输入侧的接插件布置在板身短边一端，接口突出板边的长度为11mm，接线方向垂直于板面向外，不会和侧边的固定结构抢空间；板身另一侧布置了多组步进电机输出接线排，排针突出板面高度8mm，相邻排针间距符合通用接插件的标准节距，接线后线缆可以顺着板边方向走线，不会弯折到旁边的电位器调节旋钮。板上的核心调节元件是顶部的调速电位器，旋钮突出板面总高度15mm，电位器固定座的直径为6mm，距离板边的安装距离为13mm，这个位置刚好预留了手指操作或者外接旋钮延长杆的空间，不会被周边的电解电容遮挡——板上的电解电容高度统一控制在12mm以内，布置在电位器旁侧的空旷区域，既满足电容引脚的焊盘间距要求，也不会挡住电位器的调节路径。建模过程中需要区分不同元件的结构特征：板身基材采用FR4环氧板的厚度标准，表面的阻焊层、丝印标识可以通过纹理映射还原，不需要做极细微的字符凹凸来占用模型资源；电位器的金属转轴、塑料旋钮要做拆分结构，方便后续做调节动作的运动仿真；电解电容的铝壳、橡胶密封端、

　　引脚要按实际比例建模，电容的安装极性标识要和实物丝印对应，避免后续做装配指导时出现极性接反的误导；板上的贴片电阻、电容元件因为高度仅1mm左右，不会影响整体安装边界，可以做适当简化，保留外形占位即可，不需要还原每一个元件的细微结构，兼顾模型的装配参考价值和轻量化要求。这类微型调速板的适配供电范围覆盖DC5V到12V区间，可驱动2相4线、4相5线的小型步进电机，建模时特意预留了板上散热铜箔的区域结构，对应大电流工作时的散热路径，虽然板卡本身功率不大，但长时间运行时功率器件的发热会通过铜箔扩散到整个板面，安装时不能在板面覆盖绝缘隔热的泡棉材料，这部分结构特征在模型里做了对应体现，方便结构设计人员在做整机布局时预留散热空间。

　　从安装适配的角度看，这块板的接口全部采用单侧布置的方式，所有接线操作都可以在设备的同一个维护面完成，不需要拆开整机外壳就能完成调速、接线操作，非常适合用在需要频繁调整运行转速的小型设备上，比如小型传送带的调速单元、自动售货机的货道驱动模块，都可以直接用这块板的三维模型做安装位的适配设计，不需要再单独测绘实物尺寸，能大幅缩短小型非标设备的结构开发周期。建模时还特意还原了板边的工艺缺口、定位孔的倒角特征，这些细节虽然不影响功能，但在做装配干涉检查时，能准确反映板件和安装槽位的匹配度，避免出现板件卡不进安装槽、固定孔位对不齐的问题，毕竟这类通用板卡的生产公差本身较大，建模时预留的1mm公差余量，刚好可以覆盖实物生产的尺寸偏差，保证设计的安装结构具备足够的适配性。
