NEMA14步进电机三维结构数模

项目分类:电动机 发布时间:2024-05-14 ID:749662
  • NEMA14步进电机三维结构数模
  • NEMA14步进电机三维结构数模

  在小型自动化设备的结构布局里,电机选型往往不是先看扭矩参数,而是先把安装边界、轴伸位置和周边干涉关系捋顺。NEMA14规格的步进电机属于35mm法兰系列,机身方正,占用空间紧凑,常见于桌面级运动平台、小型送料机构、医疗采样模块、3D打印挤出轴、轻载点胶头以及实验台位的微调滑台。这类设备内部空间狭窄,电机既要提供稳定的步进定位能力,又不能与同步轮、导轨、传感器线束和安装支架发生碰撞,因此在三维布局阶段使用完整电机数模进行校核,比单纯查阅二维样本更直观。

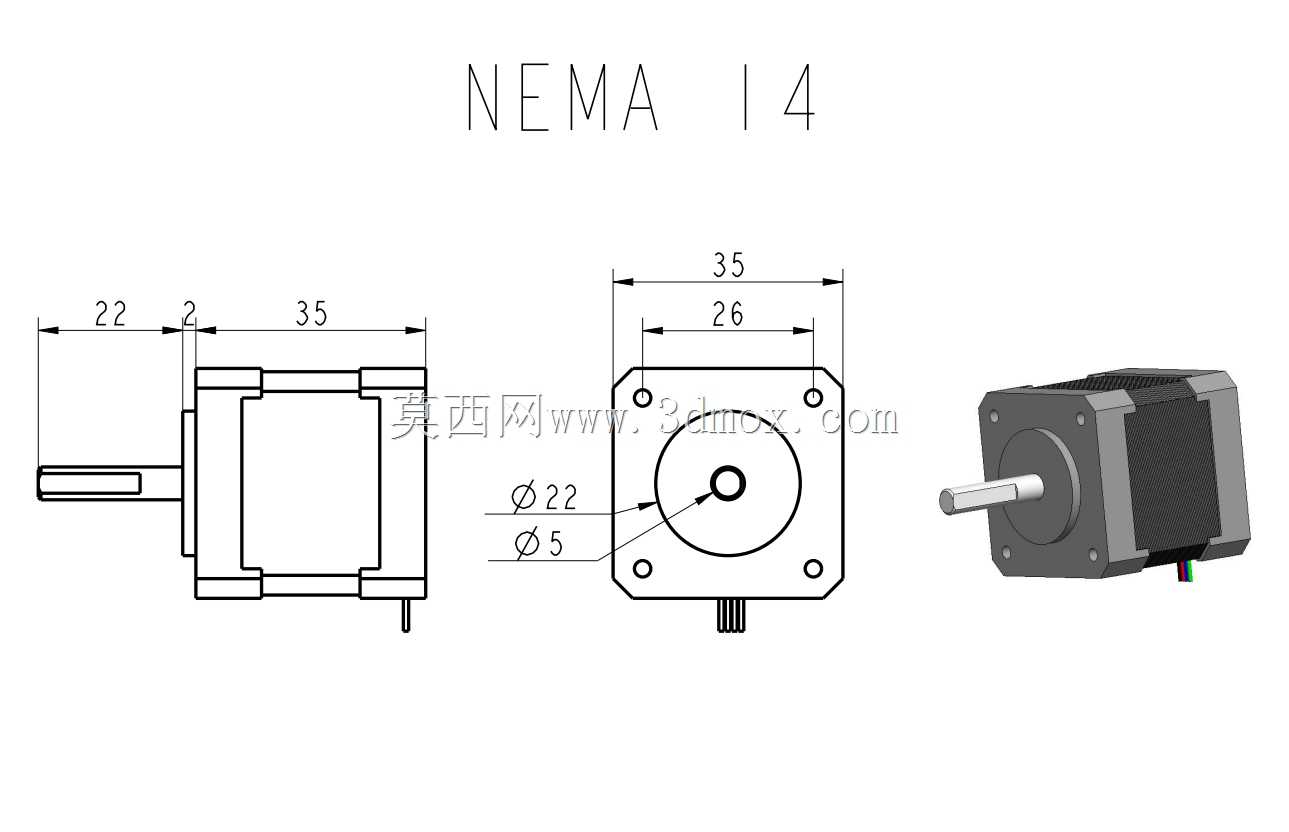

  从外形尺寸看,该电机法兰外廓为35mm×35mm,正面安装孔的分布间距为26mm,孔位位于方形法兰四角,适合用螺钉从前端面固定到电机座或设备立板上。轴伸部分位于法兰中心,输出轴直径为5mm,轴根部对应的前端轴套或轴承位外圆约为22mm;轴向方向上,前端法兰面到轴端的距离约为22mm,轴端前方还预留了约2mm的装配间隙关系,便于联轴器、同步轮或微型齿轮在安装时避开法兰面。实际建模时,这些尺寸直接决定电机支架的开孔范围:若支架过孔只按轴径5mm处理,会与前端凸出的圆形轴承座干涉;若安装孔距未按26mm布置,则螺钉无法穿过法兰孔。

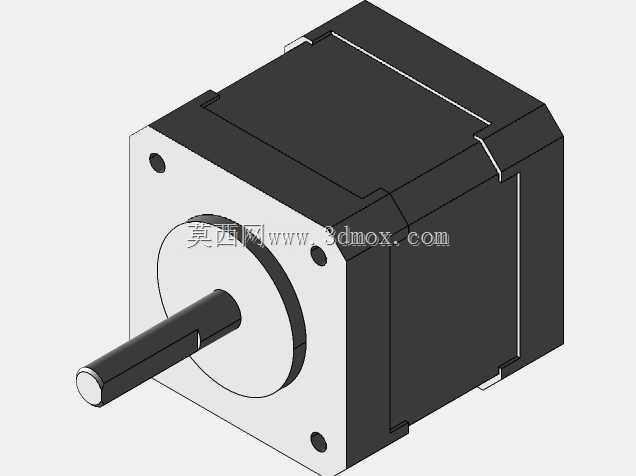

  模型的结构表达围绕电机真实装配关系展开。主体部分采用近似方形机壳,四角带有安装孔凸台,前端面保留轴伸和轴承座轮廓,后端面引出电机线缆。数模中对机身棱边、端部端盖、出线位置和轴段长度均做了实体化处理,能够在装配环境中直接用于干涉检查。对于结构工程师来说,线缆出线方向尤其重要,因为步进电机通常需要四根或更多相序线,若设备后侧空间不足,线束弯折半径过小,长期运行后可能造成线材疲劳或插头受力。把出线端纳入三维模型后,可以在布局阶段同步安排线槽、拖链或扎线点,减少后期装配时才发现线束与盖板干涉的问题。

  设计思路上,这类电机数模并不追求内部绕组、冲片和磁钢的详细还原,而是重点服务于机械系统集成。电机作为运动执行件,在整机中承担把脉冲信号转换为角位移的作用,配合丝杠、同步带、齿轮或凸轮机构,可实现轻载位置控制。NEMA14相比更常见的NEMA17电机,法兰尺寸更小,重量和惯量也更低,适合对安装空间敏感、负载不大的轴系;但也正因为机身较小,其输出扭矩和散热余量有限,设计时不能把它直接套用在高阻力进给或频繁高速启停的机构上。通过三维数模,可以把电机与负载机构放在同一坐标系下评估:轴高是否与丝杠中心一致,联轴器长度是否侵占导轨行程,同步带轮直径是否导致张紧轮与电机外壳相碰,这些问题都能在加工前暴露。

  在安装边界方面,前端法兰面通常作为轴向定位基准。电机装入支架时,支架端面应与法兰面贴合,螺钉锁紧后保证输出轴与被驱动轴同轴。若采用联轴器连接,两轴之间的同轴度误差会引起振动、噪声和轴承附加载荷;若采用同步带传动,则需要结合电机轴径5mm选择带轮,并注意带轮紧定螺钉应作用在轴的平面位置。模型中轴段长度和前端22mm伸出尺寸,为带轮、联轴器的轴向固定提供了参考;带轮过深会贴近法兰,过浅则可能造成轴端夹持不足。

  在实际设备中,NEMA14步进电机还常与驱动器、限位开关和控制器配合使用。机械设计虽然不直接决定电气细分和电流参数,但电机外形、安装方式和线束走向会影响维护可达性。比如将电机布置在封闭腔体内时,需要考虑散热和检修空间;将电机安装在运动滑台上时,电机质量会成为运动负载的一部分,数量越多,对导轨和皮带加速能力的要求越高。数模把这些空间关系前置到设计阶段,使工程师能够在方案评审时直接看到电机占据的体积、螺钉操作空间以及轴系连接路径。

  整体来看,该电机三维结构适合用于小型运动机构的概念布局、安装板开孔、轴系对接和整机干涉检查。它把法兰尺寸、安装孔距、轴径、轴伸长度、端盖轮廓和出线位置统一到一个可装配实体中,能够帮助设计人员在不依赖实物样机的情况下完成大部分机械边界确认,尤其适合紧凑设备中对空间利用率要求较高的传动部位。
