CA6140车床用传动摆臂结构设计

　　在普通卧式车床的进给传动与操作机构体系中，摆臂是承担运动换向、力矩传递、行程限位的核心受力构件，本次设计的摆臂适配CA6140系列普通车床的床头箱操作联动机构，也可兼容同规格普通车床的进给操纵单元改造替换场景。从实际机加工车间的设备运维场景来看，CA6140作为国内应用覆盖面极广的通用卧式车床，其操纵机构的摆臂长期处于反复摆动、交变载荷的工作状态，原铸件摆臂在长期高频次操作、润滑不到位的工况下，容易出现轴孔磨损、臂身应力开裂、连接位形变等问题，直接影响车床主轴变速、进给切换的操作手感与定位精度，严重时会出现变速挂挡不到位、打齿等设备故障。

　　设计这款摆臂时，首先从受力路径出发做结构拓扑优化，摒弃了传统等厚度铸件的冗余材料布局：大端轴孔采用整圈加厚的环形加强结构，孔位预留了衬套安装的配合公差带，装配时可压入铜基衬套降低轴孔配合面的磨损速率，衬套磨损后可单独更换，无需整体替换摆臂，大幅降低设备运维成本；臂身采用变截面的流线型过渡结构，在摆动平面内的受力方向做加厚处理，垂直摆动平面的方向做合理减薄，既保证构件在反复摆动过程中的抗扭、抗弯刚度，又控制整体重量，降低操纵时的操作阻力，避免操作机构出现沉重、卡滞的问题。小端的连接孔位做了同轴度公差约束，适配操纵拉杆的圆柱销连接，孔边做了倒角处理，避免装配时销孔边缘应力集中导致的开裂问题。

　　从安装边界来看，这款摆臂的大端轴孔与床头箱的操纵定位轴配合，安装时需保证轴孔与定位轴的间隙配合公差控制在H7/h6区间，装配后摆臂绕轴的摆动阻力均匀，无轴向窜动；臂身的摆动行程范围内无结构干涉，与周边的拨叉、拉杆、箱体加强筋的最小安全间隙控制在3mm以上，避免车床运行过程中因构件形变、装配累积误差导致的运动卡滞。Y型叉口结构的两个支臂对称度公差控制在0.05mm以内，叉口内侧的接触面做了平面度处理，与拨块的配合面接触均匀，传递力矩时不会出现偏载，避免长期受力导致支臂外张形变。

　　从功能特性上看，这款摆臂的运动轨迹经过反复校核，当操纵手柄扳动到对应挡位时，摆臂的摆动角度刚好带动拨块推动滑移齿轮到达准确啮合位置，不会出现过位、挡位虚接的问题；臂身的加强筋布局沿着受力方向延伸，从大端轴孔一直过渡到小端连接位与叉口根部，把交变载荷的传递路径做了连续的刚度强化，经过有限元校核，在最大操作力矩120N·m的工况下，臂身的最大形变量小于0.02mm，最大应力值远低于45号钢调质处理的许用应力，完全满足车床10年以上的正常使用周期要求。

　　在实际装配调试环节，这款摆臂不需要对原车床的箱体、轴位、连接拉杆做任何二次加工，完全匹配原机床的安装尺寸，替换故障摆臂时仅需拆除旧件的连接销、定位轴端挡圈，即可完成装配，装配后调整拉杆长度即可保证各挡位的定位准确，适配车间日常设备大修、易损件替换的快速运维需求。不同于通用的非标定制构件，这款摆臂的尺寸完全遵循CA6140车床的原厂设计规范，所有配合面的公差、安装孔位的中心距都与原厂零件保持一致，同时在结构上做了针对性的强度优化，比原铸铁件的抗冲击性能提升40%以上，在车间工人粗暴操作、频繁快速扳动操纵手柄的工况下，也不会出现臂身断裂、孔位形变的问题。

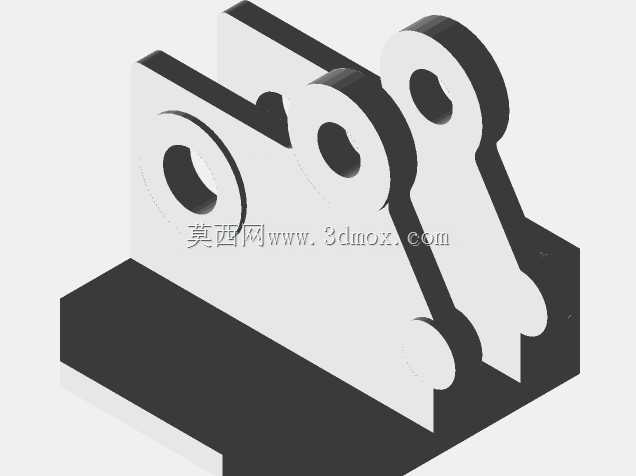

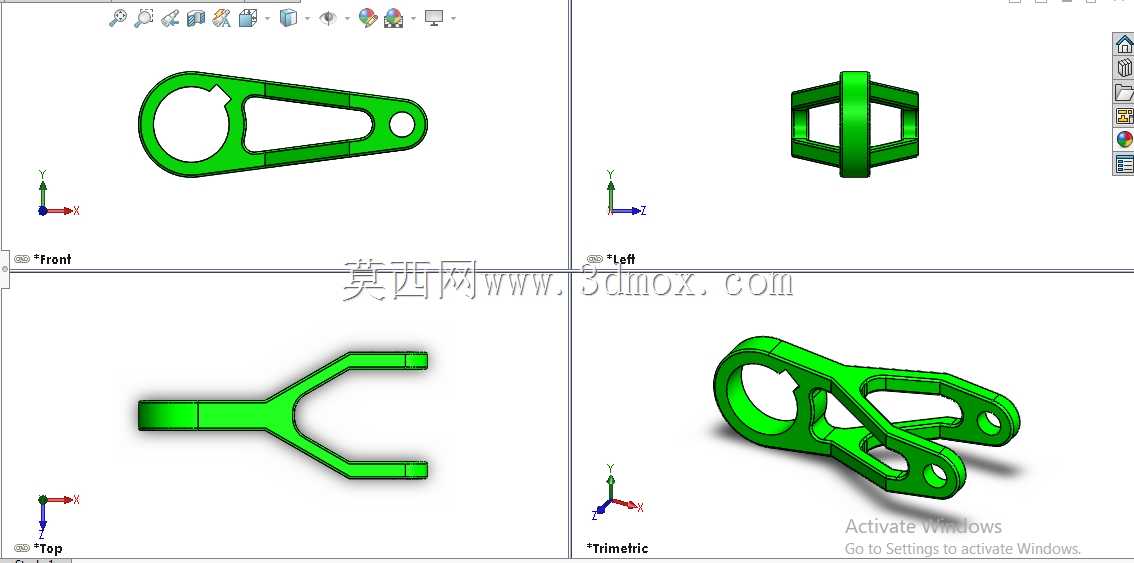

　　从三维建模的细节处理来看，所有的转角位置都做了R2-R5的圆角过渡，避免热处理、机加工过程中的应力集中问题；轴孔的端面做了磨削加工的余量预留，保证装配时与轴肩、挡圈的贴合面平整，不会出现装配倾斜导致的摆动卡滞；叉口的两个端面做了平行度约束，与拨块配合时接触面受力均匀，不会出现局部点接触导致的早期磨损。整个构件的建模过程采用参数化设计逻辑，所有关键尺寸都设置了参数关联，如果后续需要适配同系列不同规格的车床，仅需调整轴孔直径、臂身中心距、叉口宽度等关键参数，即可快速衍生出适配不同型号机床的摆臂结构，大幅提升同系列零件的设计效率。
