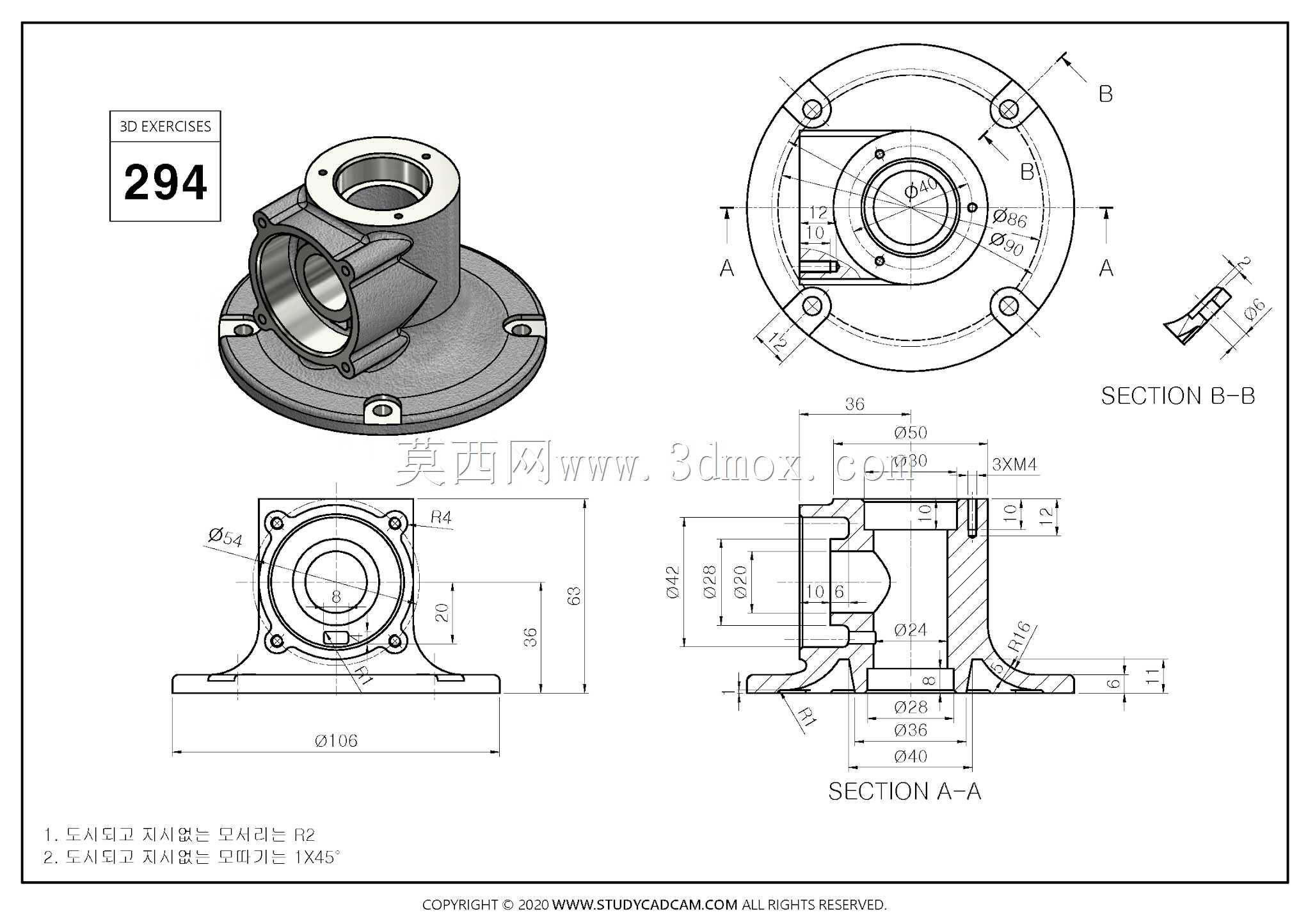

法兰式多通连接座机械结构设计

　　这类带法兰安装基面的多通连接座，在流体输送管路系统、小型动力单元的介质回路、机床润滑系统的分支管路中应用十分广泛，核心作用是实现不同走向管路的交汇转接，同时通过底部法兰盘实现组件在设备安装基面的可靠固定，避免管路接头直接受力产生泄漏风险。从结构功能来看，该零件主体为垂直方向的主通孔腔体，侧壁开设垂直于主轴线的侧向通口，两个通路的交汇区域做了圆弧过渡处理，避免介质流经时产生过大的流阻，同时也能降低直角交汇带来的应力集中问题，在承压工况下减少结构开裂的隐患。底部法兰盘采用三螺栓均布的安装形式，相比四螺栓安装在空间受限的设备内部更便于装配操作，法兰盘面与安装基面贴合的区域预留了密封槽安装位，可适配O型圈或者平垫片实现端面密封，

　　防止介质从安装结合面渗漏。侧向通口的端面同样设计了连接止口，能够与外接管路的接头实现精准定位，保证连接后的同轴度，避免管路安装后产生偏斜带来的附加载荷。设计这类零件时，首先要确定两个通路的通径匹配关系，主通路通径根据系统额定流量计算得出，侧向通路根据分支回路的流量需求确定对应尺寸，两个通路的壁厚需要根据工作压力做强度校核，尤其是交汇区域的壁厚要适当加厚，抵消内部介质压力带来的周向拉应力。法兰盘的外径尺寸要大于主体腔体的最大外径，螺栓孔的中心圆直径需要保证螺栓安装时不会与主体侧壁发生干涉，螺栓孔的直径比选用的安装螺栓大0.5到1mm，补偿安装时的位置误差。主体腔体与法兰盘的连接位置设置了R4的过渡圆角，避免机加工时产生应力集中，

　　同时也能减少铸造或注塑成型时的缺陷。从安装边界来看，该零件底部法兰盘的最大外径为106mm，整体安装高度为35mm，侧向通口的中心距离安装基面的高度为20mm，安装时需要在设备基面上预留对应直径的沉孔或者避让空间，保证主通路下端能够顺利穿出或者对接下方管路。三个安装螺栓的位置呈120度均布，安装时按照对角线顺序逐步拧紧螺栓，避免法兰盘受力不均导致密封面倾斜产生泄漏。零件的所有机加工面都标注了对应的尺寸公差与形位公差，法兰安装面的平面度要求控制在0.02mm以内，保证密封面的贴合效果，两个通路的内孔圆柱度要求控制在0.015mm以内，保证与外接管路接头的配合精度。建模过程中可以先通过旋转特征生成主体的基础回转结构，

　　再通过拉伸切除生成侧向通口与法兰盘上的安装孔，过渡圆角区域需要注意圆角半径不能超过相邻壁面的最小厚度，避免出现特征生成失败的问题。孔向导工具可以快速生成符合标准的螺纹孔与光孔特征，保证孔位的尺寸符合通用安装标准，剖切视图可以清晰展示内部腔体的交汇结构，方便检查内部是否存在多余的实体或者壁厚不均的问题。这类零件在实际使用中需要根据输送介质的特性选择对应的材料，输送常规润滑介质时可以选用铝合金或者45号钢做表面氧化处理，输送腐蚀性介质时则需要选用不锈钢或者工程塑料材质，不同材料的壁厚参数需要根据材料的强度特性做对应调整，保证零件在额定工作压力下的结构可靠性。
