嵌入式B型USB接口连接器结构设计

　　这款嵌入式B型USB接口连接器，是工业控制、通讯设备、外设产品领域常用的板载接插部件，日常选型中经常会在各类需要稳定USB2.0数据传输、供电连接的设备上见到它的身影。不同于消费级电子常用的直插式贴片接口，这款采用法兰安装结构的B型USB母座，更多面向需要长期插拔、存在一定振动工况的工业使用场景，比如老式工控机的外设接口、工业打印机的数据传输端口、部分测试仪器的通讯接口、老式数控设备的程序上传下载端口，都能见到同结构接口的应用。

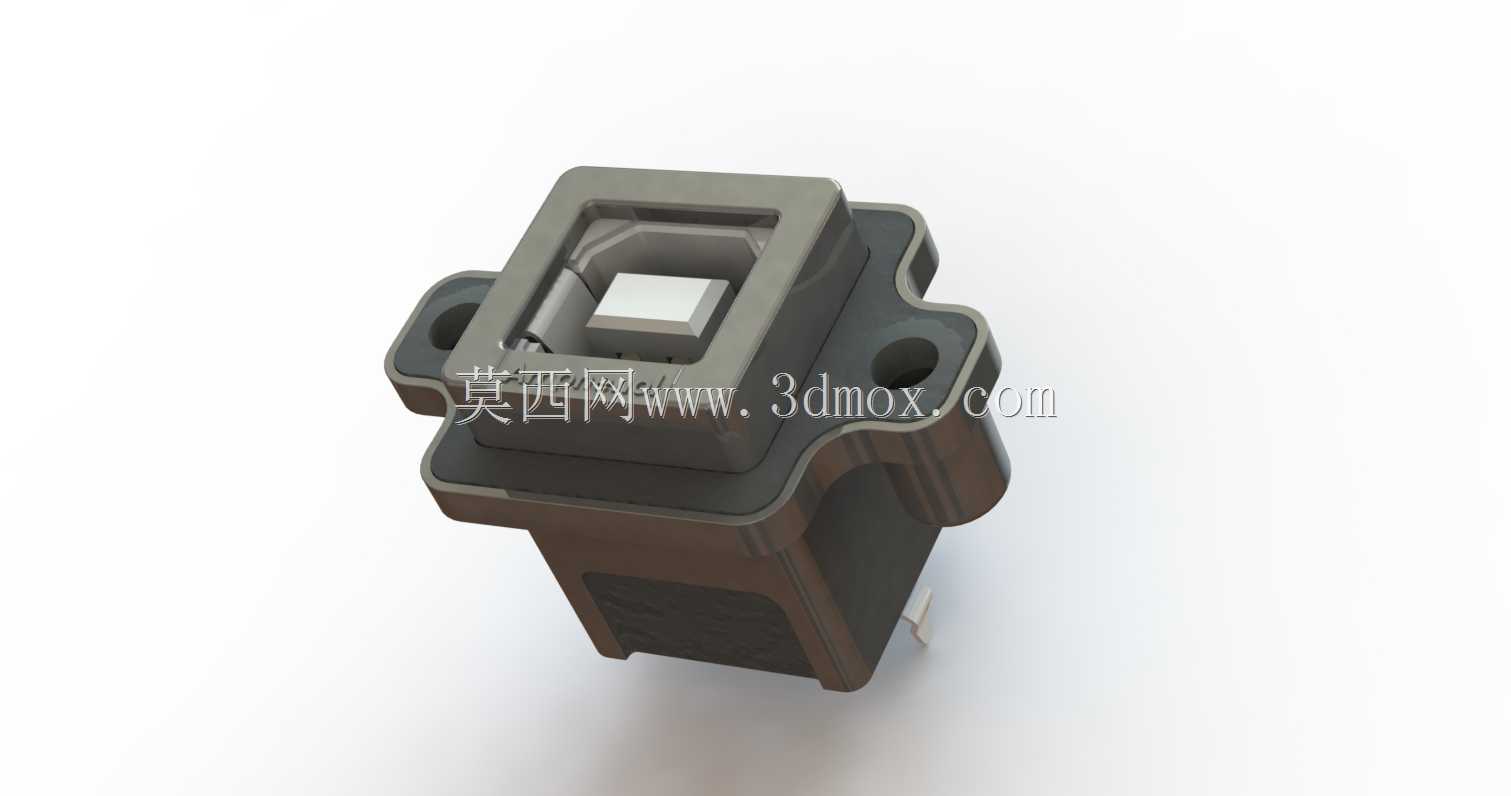

　　从实际使用的功能特性来看，这款接口完全遵循USB B型接口的标准接插定义，内部金属接触弹片采用下沉式布局，公头插入后会被外围的塑胶包围结构完全限位，避免插拔过程中出现针脚偏移、接触不良的问题。外围的方形金属屏蔽壳一方面可以实现接插部位的电磁屏蔽，减少工业现场复杂电磁环境对数据传输的干扰，另一方面也承担了插拔过程中的受力承载，避免插拔力直接传导到内部针脚与电路板焊盘上，提升接口的整体使用寿命。两侧带安装孔的法兰耳是这款接口区别于普通贴片B母的核心特征，安装时可以通过两颗M2规格的螺丝直接固定在设备面板或者PCB板的预留安装位上，相比仅靠焊盘固定的贴片接口，抗振动、抗拉扯能力提升数倍，完全适配工业设备运输、使用过程中存在的持续振动、线缆拉扯等工况。

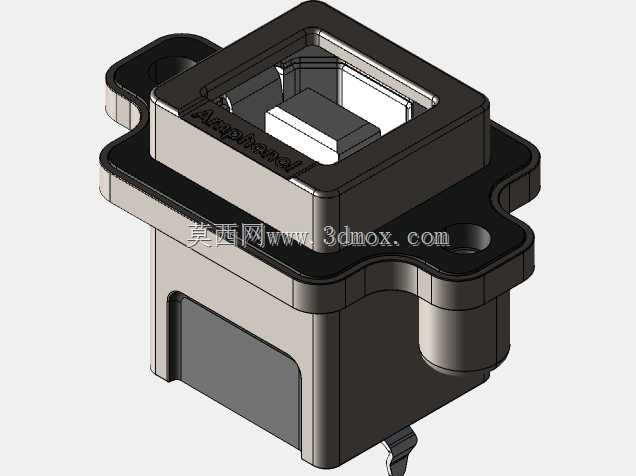

　　从设计思路层面拆解这款模型的结构，首先是接插核心区域的尺寸严格遵循USB-IF的B型接口规范，内部塑胶主体的卡槽尺寸、金属弹片的伸出长度、屏蔽壳的内框尺寸都做了公差适配，保证标准B型公头插入后插拔力处于规范区间，既不会出现过松导致的接触脱落，也不会因为过紧导致插拔困难、针脚变形。法兰安装面与接插端口的相对位置做了精准限位，安装后端口平面与设备面板的间隙可以控制在0.2mm以内，既不会出现面板突出挡住公头插入的问题，也不会因为间隙过大导致灰尘、液体从缝隙进入设备内部。接口尾部的插针采用直插式布局，针脚间距符合标准2.54mm网格布局，适配常规PCB板的通孔焊接工艺，焊接后焊盘的受力可以通过插针传导到法兰固定结构上，避免长期使用后焊盘开裂。

　　关于外形尺寸与安装边界，这款接口的主体接插部分为标准14mm见方的方形结构，法兰耳两侧延伸后整体宽度为20mm，安装孔中心距为17mm，适配面板开孔尺寸为12mm14mm的方形开孔，安装后接口突出面板的高度为8mm，尾部插针伸出法兰安装面的长度为3.2mm，PCB布局时需要在接口位置预留16mm18mm的禁布区，避免周边元件与接口结构产生干涉。接口的插拔方向为垂直于安装面板方向，公头插入深度为6.5mm，布局时需要在接口前方预留至少30mm的操作空间，满足公头插拔时的手部操作空间需求，避免周边结构挡住线缆或者手部操作位置。

　　实际选型应用中，这类带法兰固定的B型USB接口，相比普通贴片接口更适合用在需要频繁插拔的设备端口位置，比如车间内的设备调试端口，日常生产中需要经常插拔U盘上传程序、连接数据线传输数据，普通贴片接口在数百次插拔后就容易出现焊盘松脱、针脚虚焊的问题，而带法兰固定的结构可以将插拔力完全承载在设备壳体或者PCB的固定结构上，针脚仅承担电气连接功能，使用寿命可以提升到万次插拔以上。同时金属外壳的接地引脚可以直接连接设备的屏蔽地，进一步提升接口的抗静电、抗干扰能力，在工业现场存在变频器、伺服驱动器等强电磁干扰源的环境下，依然可以保证USB数据传输的稳定性，不会出现传输中断、数据丢包的问题。建模过程中需要重点关注接插部位的公差配合，内部弹片的位置需要预留0.1mm的装配公差，避免生产装配后出现公头插不进或者接触不良的问题，法兰安装孔的位置需要做±0.05mm的位置度公差约束，保证批量生产时安装孔位可以和面板、PCB的孔位精准对齐，不会出现安装错位的问题。
