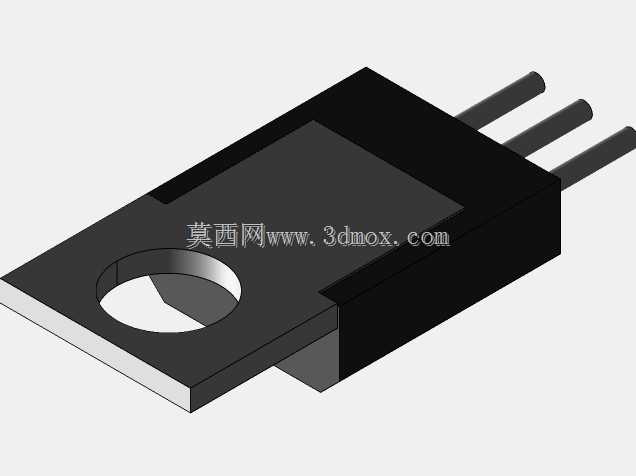

TO220封装L78S10CV线性稳压器三维结构

　　在各类低压直流供电的电子设备、工控板卡、小型机电装置的电源回路设计中，固定输出线性稳压器是应用极广的基础元器件，L78S10CV作为10V固定输出的大电流线性稳压器，常被用于为运算放大器回路、传感器供电支路、小型继电器驱动回路等对电源纹波要求较高的负载提供稳定直流输出，相比开关稳压器，它的输出纹波更低、外围电路更简洁，不需要搭配功率电感与大容量滤波电容就能实现干净的供电输出，在小功率、对电磁干扰敏感的设备场景中优势明显。从结构设计来看，这款器件采用标准TO-220AB直插封装，塑封主体与金属散热基板结合的结构是这类功率半导体的典型设计，金属基板上预留的标准安装孔是为了在功耗较高的应用场景下，能够通过螺丝将器件固定在铝制散热片上，

　　通过热传导将器件工作时产生的焦耳热散发出去，避免结温过高触发过温保护甚至造成器件永久性损坏。建模过程中需要重点还原几个关键的安装边界尺寸：首先是三个直插引脚的间距与引脚直径，这直接决定了PCB封装设计的焊盘位置与孔径大小，引脚伸出塑封本体的长度需要匹配波峰焊或者手工焊接的工艺要求，过长会增加引脚弯折的风险，过短则会导致焊接时焊锡浸润不足影响连接可靠性；其次是金属散热基板的厚度、安装孔的孔径与孔位到塑封本体的距离，这个尺寸直接关系到散热片安装时是否会和周边器件、PCB上的走线或者其他结构件产生干涉，很多新手工程师在画板时只关注引脚封装，忽略散热片安装后的空间占用，往往会导致组装时散热片和旁边的电解电容、接插件顶死，

　　不得不返工修改PCB或者更换更小的散热片，最终影响散热效果。塑封本体的外形采用了带斜度的脱模设计，这是注塑封装工艺的必然要求，建模时还原这个微小的拔模斜度，能够让模型在做整机结构装配检查时更贴近真实器件的装配状态，避免出现虚拟装配时间隙足够、实际组装时却因为塑封外壳的拔模斜度产生卡滞的问题。三个引脚的排布顺序严格遵循TO-220封装的行业标准，从正面看依次为输入、接地、输出端，建模时保持引脚的平直度，同时还原引脚根部和塑封本体结合处的圆角过渡，这个细节虽然不影响装配，但能让模型在做渲染、装配动画展示时更贴近真实器件的生产状态。在实际选型应用中，这款稳压器的最大输出电流可达2A，

　　设计散热结构时需要根据实际输入输出压差计算器件的耗散功率，当输入电压为15V、输出10V满负载2A时，器件自身的耗散功率就达到10W，这个功耗下如果不搭配足够散热面积的散热片，器件会在短时间内触发过温保护切断输出，因此建模时预留的散热安装面平面度需要满足和散热片紧密贴合的要求，安装孔的位置公差控制在合理范围内，保证螺丝锁紧时散热片和金属基板能够完全贴合，降低接触热阻。在做整机三维布线时，这个器件的模型可以帮助结构工程师提前确认器件在PCB上的安装高度，避免和机箱外壳、内部走线槽、其他板卡产生空间干涉，尤其是在紧凑型的工控模块、小型电源适配器内部，每一个器件的高度和占位都需要精准匹配，三维模型的精度直接决定了结构设计的一次成功率，减少打样后的修改次数。另外，塑封本体表面的平整区域是丝印型号、参数标识的位置，建模时保持这个面的平面度，能够在后续做BOM标识、装配示意图渲染时清晰呈现器件的标识位置，方便生产环节的物料核对与插件作业。
