钣金冲孔板收纳容器结构设计

　　这类带冲孔结构的钣金容器，在车间生产流转环节的应用覆盖度很高，小到精密机加工工位的小型零件临时存放，大到热处理工序前后的工件沥液、清洗工序的载具，再到装配线旁的标准件分类收纳，都能见到这类结构的身影。区别于普通无孔折弯料盒，冲孔结构的核心作用首先是沥液与通风，当存放经过切削液喷淋、清洗液浸泡的工件时，残留在工件表面的液体可以直接通过底板与侧壁的冲孔快速排出，不会在盒底积液造成工件锈蚀，也能减少车间工位的液体残留带来的滑倒风险；其次是减重，同等外形尺寸下，整板折弯的料盒自重远高于冲孔结构，对于需要频繁人工搬运、或者在轻型输送线上流转的场景，自重降低能直接减少操作人员的劳动强度，也能降低输送线的负载冗余要求。

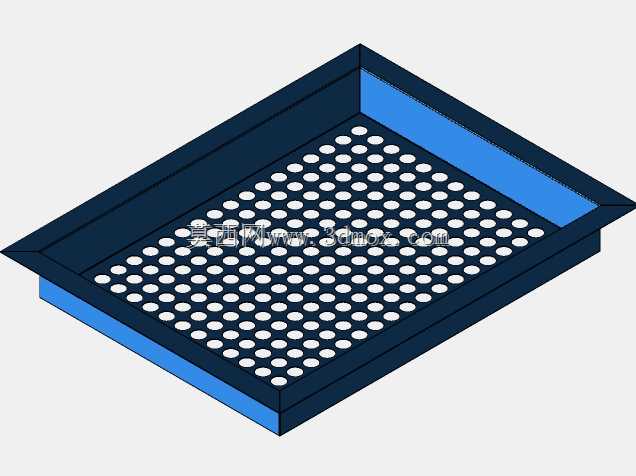

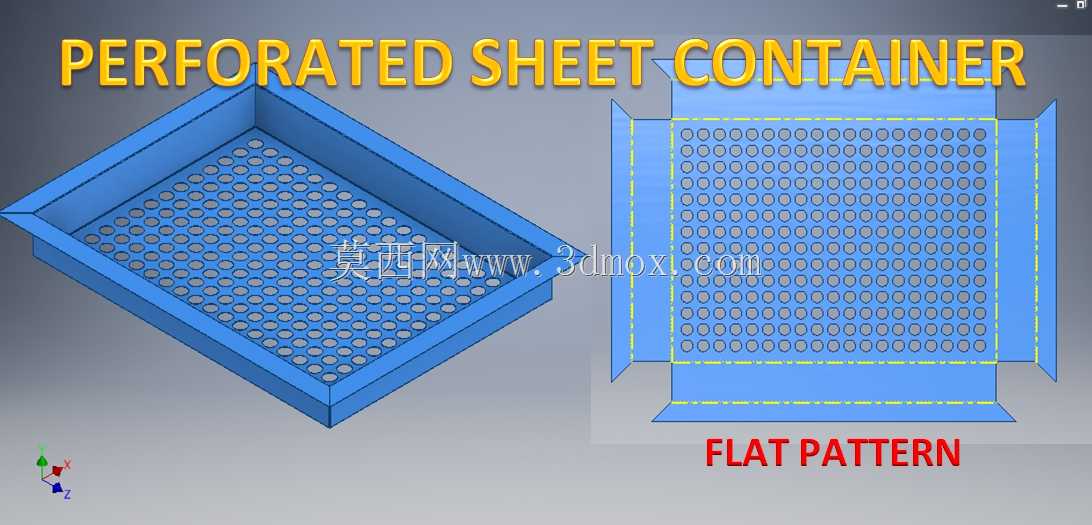

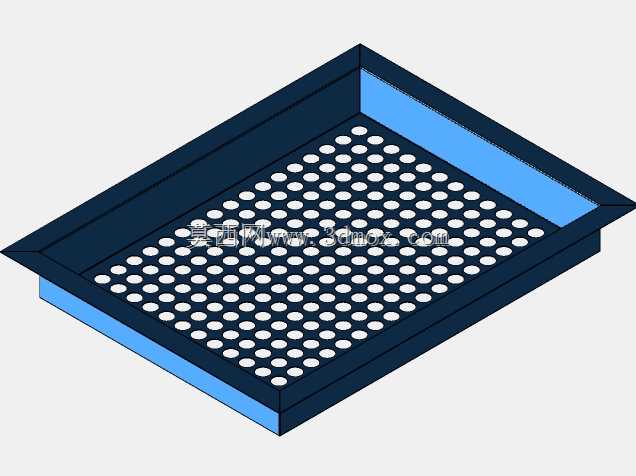

　　从设计逻辑上看，这类容器采用单块钣金折弯成型的结构，没有额外的焊接拼接工序，所有的连接依靠折弯边的搭扣或者自铆结构完成，生产时只需要先在平板上完成所有冲孔的冲压加工，再沿着预设的折弯线依次折起四个侧壁，就能完成整体成型，生产工序短，批量加工时的一致性很好，不会出现焊接变形导致的盒体翘曲、尺寸超差问题。设计时首先要确认的是冲孔的参数，孔径大小需要匹配所存放的最小工件尺寸，避免工件从孔中掉落，孔间距则需要兼顾结构强度与透流率，孔距过密会大幅降低钣金的结构刚度，盛放较重工件时容易出现底板变形、侧壁外鼓的问题，孔距过大则会降低沥液通风的效果，通常孔距设置为孔径的1.5-2倍是比较均衡的选择，当然具体参数还要根据所用板材的厚度调整，板材越薄，孔距需要适当放大以保证结构强度。

　　外形尺寸的设定需要匹配实际使用场景的边界，如果是用于标准货架的层板存放，外形长宽需要适配货架的格口尺寸，预留10-15mm的取放间隙，高度则要考虑人工取放工件时的操作便利性，通常人工搬运的料盒高度不会超过200mm，避免堆叠工件后总重量过大造成搬运损伤；如果是用于清洗设备内的载具，外形尺寸则要严格匹配清洗篮的安装槽位，侧壁的冲孔位置还要避开清洗设备的喷淋遮挡区域，保证喷淋水流能够充分接触到所有存放的工件。安装与堆叠的边界设计也很关键，盒体上口的折弯边需要做外翻卷边或者压死边处理，一方面是去除钣金的锐边，避免操作人员取放时被割伤，另一方面外翻的边可以作为堆叠时的支撑位，多个同型号的料盒堆叠时，上方料盒的底部可以刚好卡在下方料盒的外翻边内侧，不会出现滑动滑落的问题，堆叠的限位高度也要提前核算，避免堆叠后压伤下方盒内存放的工件。

　　折弯工艺的参数设定是这类结构设计的核心细节，四个角的折弯位置需要提前做好工艺缺口，避免折弯时出现材料挤压起皱、开裂的问题，工艺缺口的尺寸要匹配板材厚度与折弯内R角，通常缺口宽度比板材厚度大0.2-0.5mm，深度刚好到折弯线位置即可，缺口过大容易留下缝隙造成细小零件漏出，缺口过小则无法解决折弯挤压的问题。底板的平面度控制也需要在设计阶段考虑，当盛放的工件重量较大时，可以在底板设计浅压筋结构，沿着冲孔的间隙位置压出十字或者井字形的加强筋，不需要额外增加板材厚度就能大幅提升底板的抗弯刚度，避免长期承重后出现底板下凹变形，导致料盒无法平稳放置在工作台或者货架层板上。侧壁的冲孔排布还要注意避开折弯线位置，距离折弯线至少保留2倍板材厚度的无孔区域，避免折弯时孔位出现变形、拉裂的问题，影响整体外观与结构强度。

　　在实际工位应用中，这类冲孔钣金容器还可以搭配防滑垫、分隔板使用，在盒底粘贴防滑橡胶垫可以避免放置在光滑工作台面上时出现滑动，内部加装可调节的钣金分隔板，则可以将盒内空间分割成不同大小的格口，用于分类存放不同规格的小零件，比如螺栓、螺母、垫片这类标准件，或者机加工完成的小型轴类、盘类零件，分隔板的安装可以通过在侧壁冲孔上插装销钉来实现，不需要额外焊接固定，调整格口尺寸时只需要拔出销钉移动分隔板位置即可，适配性很强。对于有防静电要求的电子装配工位，还可以在板材表面做防静电喷塑处理，冲孔结构不会影响防静电涂层的附着效果，同时依然保留沥液通风的特性，用来存放电子元器件时可以避免静电积累造成的器件损坏。
