17mm直径带4mm螺栓安装位橡胶支撑脚

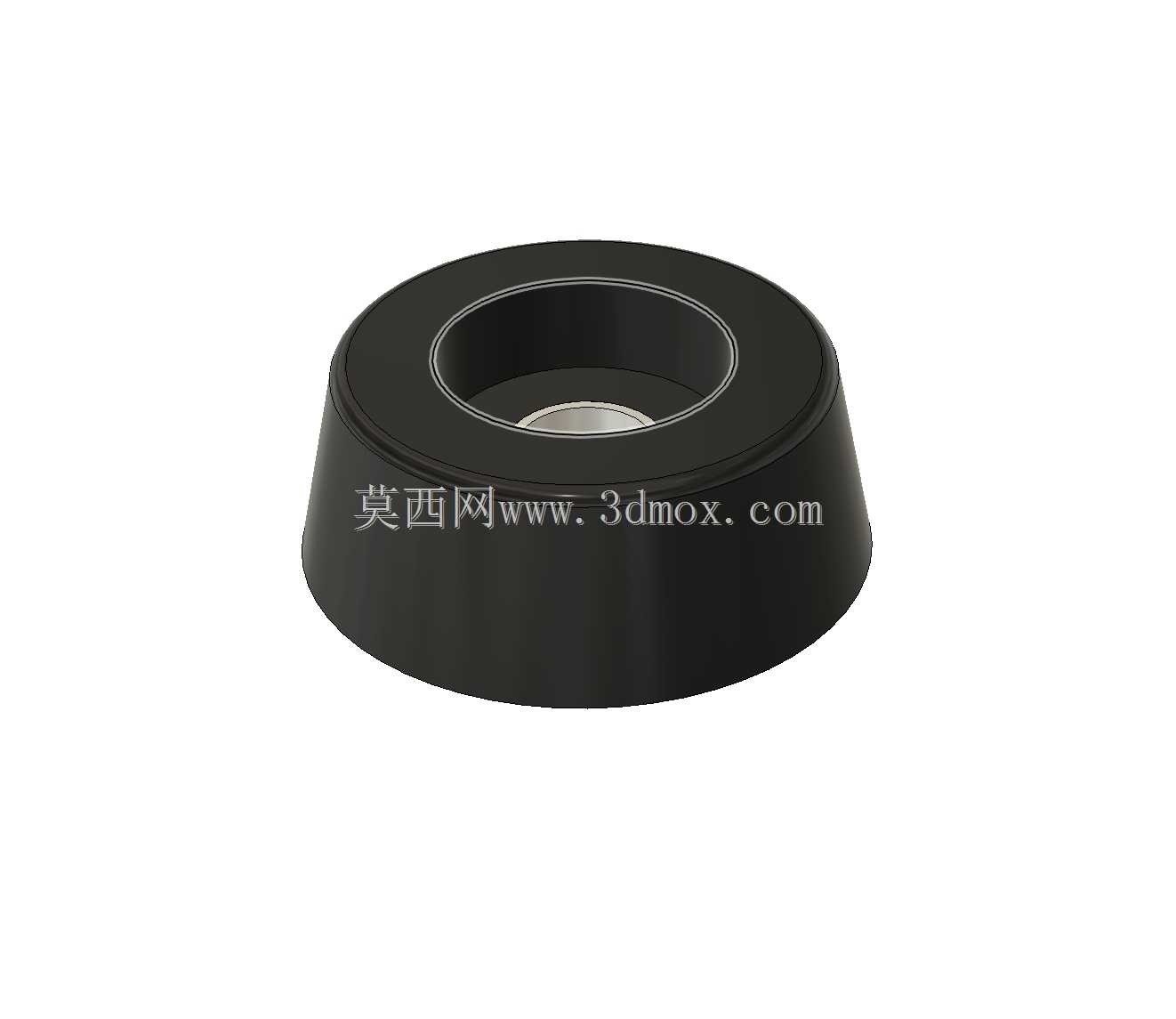

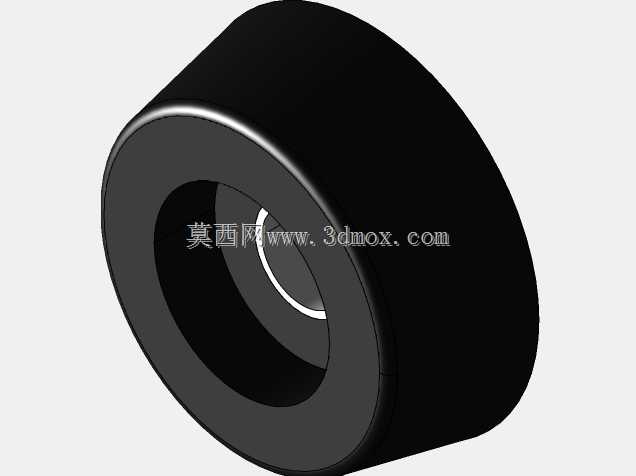

　　在小型工业设备、桌面型仪器、家用电子电器以及轻型机架的底部支撑设计中，橡胶支撑脚是极为常用的结构件，这类零件看似不起眼，却直接影响设备放置的稳定性、运行减震效果以及台面防护能力，很多结构设计新手在选型或建模时往往忽略这类小零件的安装边界，导致后期装配出现干涉、支撑不稳或者螺栓外露刮擦台面的问题。这款带4mm螺栓安装位的橡胶支撑脚，整体直径为17mm，采用上窄下宽的锥台形外轮廓，底部接触面积大于顶部安装面，放置时的支撑稳定性更好，不会因为设备轻微晃动出现侧倾偏移的问题。橡胶材质本身具备一定的压缩形变能力，当设备放置在存在轻微平面度误差的台面时，橡胶脚可以通过自身微量形变补偿台面误差，保证四个支撑点都能均匀受力，

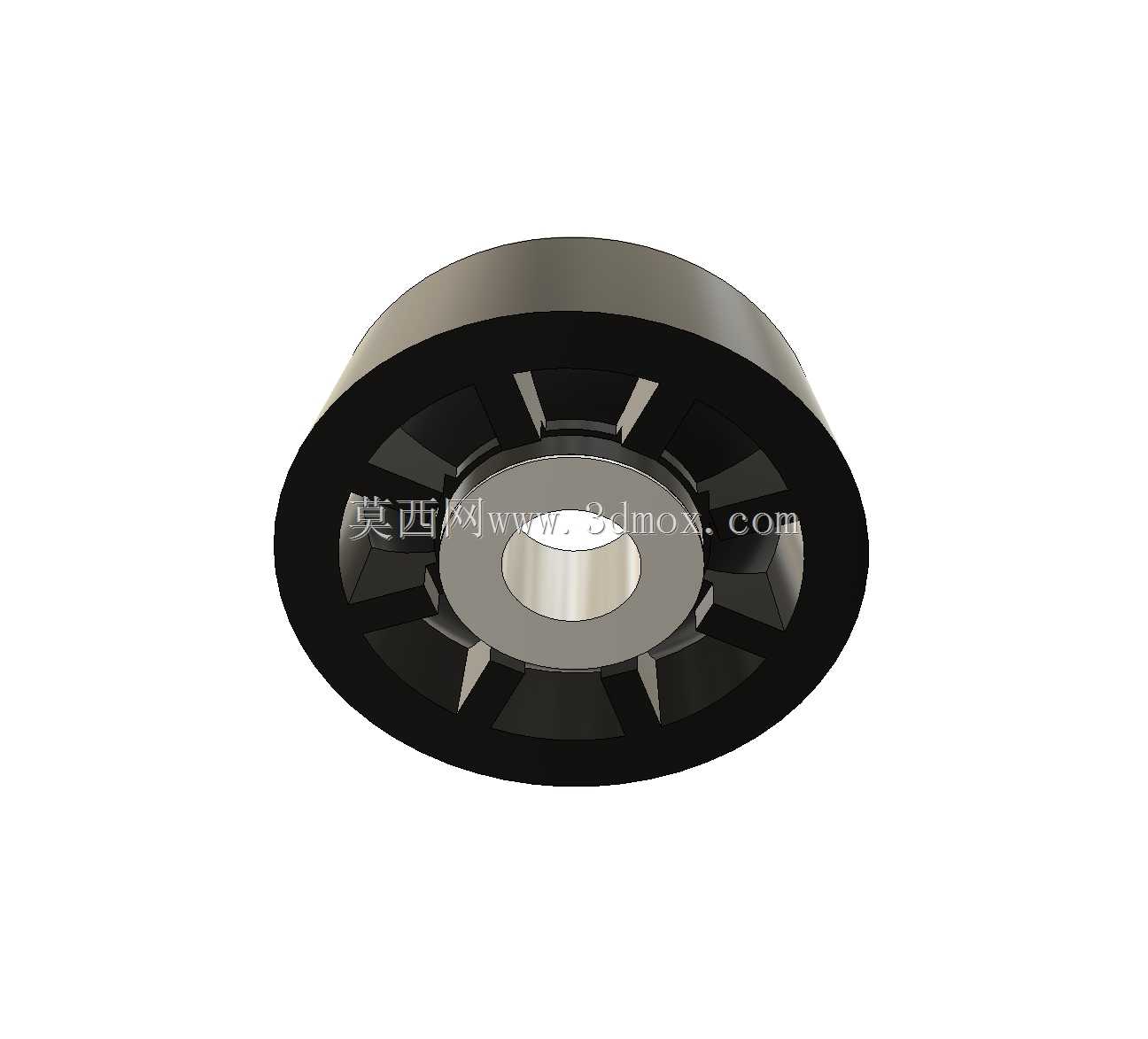

　　避免设备出现三点支撑悬空的情况，尤其适合内部带有振动源的小型设备，比如小型气泵、桌面型检测仪器、小型控制箱这类运行时会产生轻微振动的设备，橡胶材质可以有效吸收振动能量，减少振动向安装台面的传递，降低设备运行时的共振噪音，同时也能避免设备因为长期振动出现螺栓松动、内部元器件焊点脱落的问题。这款橡胶脚的中心设计了4mm直径的螺栓安装沉位，适配标准4mm规格的螺栓，设计时特意将螺栓安装位做了沉孔处理，推荐搭配沉头螺栓进行安装，安装后螺栓头部可以完全沉入橡胶脚内部的金属嵌件位置，不会突出橡胶脚的底部接触面，既可以避免螺栓刮花放置台面，也能防止螺栓长期接触台面出现锈蚀、沾染污渍的问题。中心的金属嵌件是这类橡胶脚的核心受力部件，

　　橡胶本身的螺纹连接强度不足，直接在橡胶上攻螺纹很容易因为反复受力出现橡胶撕裂、螺纹滑牙的问题，内嵌金属件可以将螺栓的锁紧力传递到金属结构上，大幅提升连接的可靠性，即使设备需要经常挪动、反复拆装底脚，也不会出现橡胶连接位损坏的情况。从安装边界来看，这款橡胶脚的总高度适配轻型设备的底部间隙，安装时只需要在设备底板上开设4mm直径的螺栓过孔，将橡胶脚贴在底板下方，从底板上方穿入沉头螺栓，拧紧到橡胶脚内部的金属嵌件即可完成安装，不需要额外设计复杂的卡扣或者粘接结构，装配效率很高，后期更换也十分方便。在实际应用场景中，这类橡胶脚的适用范围非常广，除了常规的工业小型设备，也可以用在定制的小型机架、3D打印机外框、桌面型焊接台、

　　小型电源箱的底部支撑，甚至部分需要底部防滑减震的家用小电器也可以选用同规格的支撑脚。设计这类橡胶脚的三维模型时，需要重点关注几个尺寸的配合：一是底部接触面的边缘圆角，不能做尖锐直角，尖锐的橡胶边缘长期受压容易出现开裂，做小圆弧过渡可以分散接触应力，延长橡胶脚的使用寿命；二是中心金属嵌件的埋入深度，要保证螺栓拧入后有足够的啮合长度，同时不能顶穿橡胶的底部接触面；三是外轮廓的锥度，锥度过小会导致支撑稳定性不足，锥度过大则会增加橡胶材料的用量，同时占用过多的底部安装空间，17mm直径的规格搭配适度的锥度，刚好平衡了支撑稳定性和空间占用的需求。另外，橡胶材质的摩擦系数较高，不需要额外增加防滑纹就可以获得足够的防滑能力，底部接触面做平面设计即可，过度复杂的底部纹理反而容易积攒灰尘、污渍，增加后期清洁的难度。在结构选型时，如果设备的单脚承重在常规轻型负载范围内，这款17mm规格的橡胶脚完全可以满足使用需求，不需要选用更大尺寸的底脚造成空间和成本的浪费，如果设备重量更大，则可以对应选择更大直径、更高承重规格的橡胶支撑脚。
