带卡扣盖侧开槽式布线穿线导线管

　　在工业设备内部布线、机床电控柜走线、自动化生产线线缆整理的场景里，这类带卡扣盖的开槽导线管是布线作业里出镜率极高的护线构件，和传统封闭式穿线管不同，侧部开槽的结构从根本上解决了已布设线缆后期整改、新增支路时需要整体穿线的麻烦，不用把整束线缆从管端重新穿入，只需要掀开顶部卡扣盖，就能把线缆从侧部槽位卡入管腔，大幅降低后期运维改线的工作量。

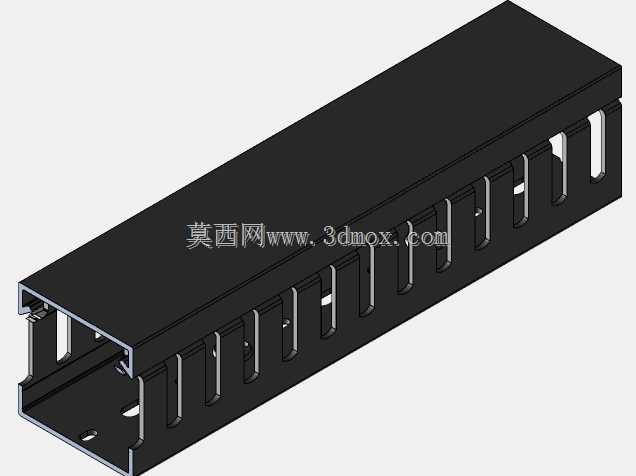

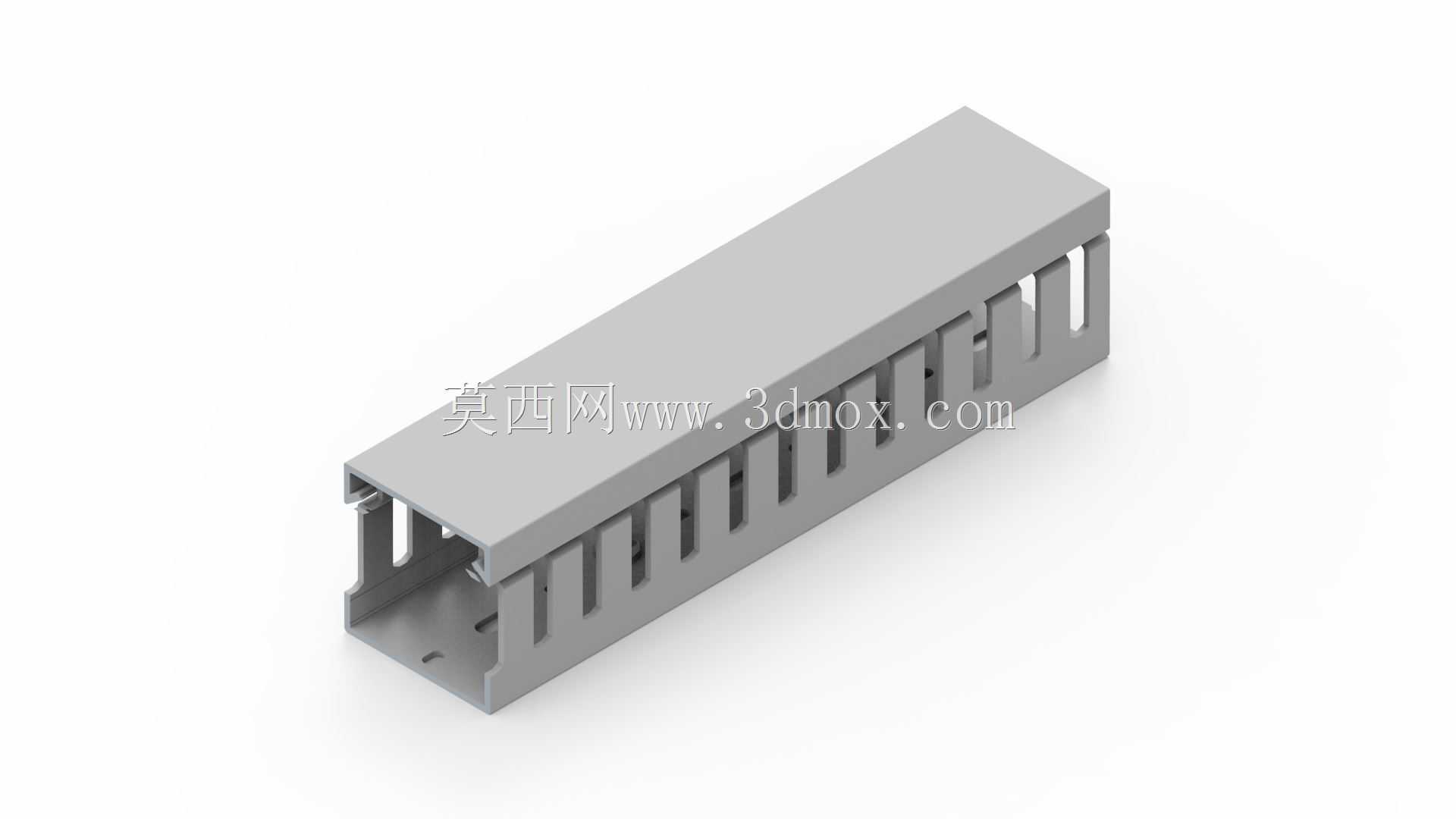

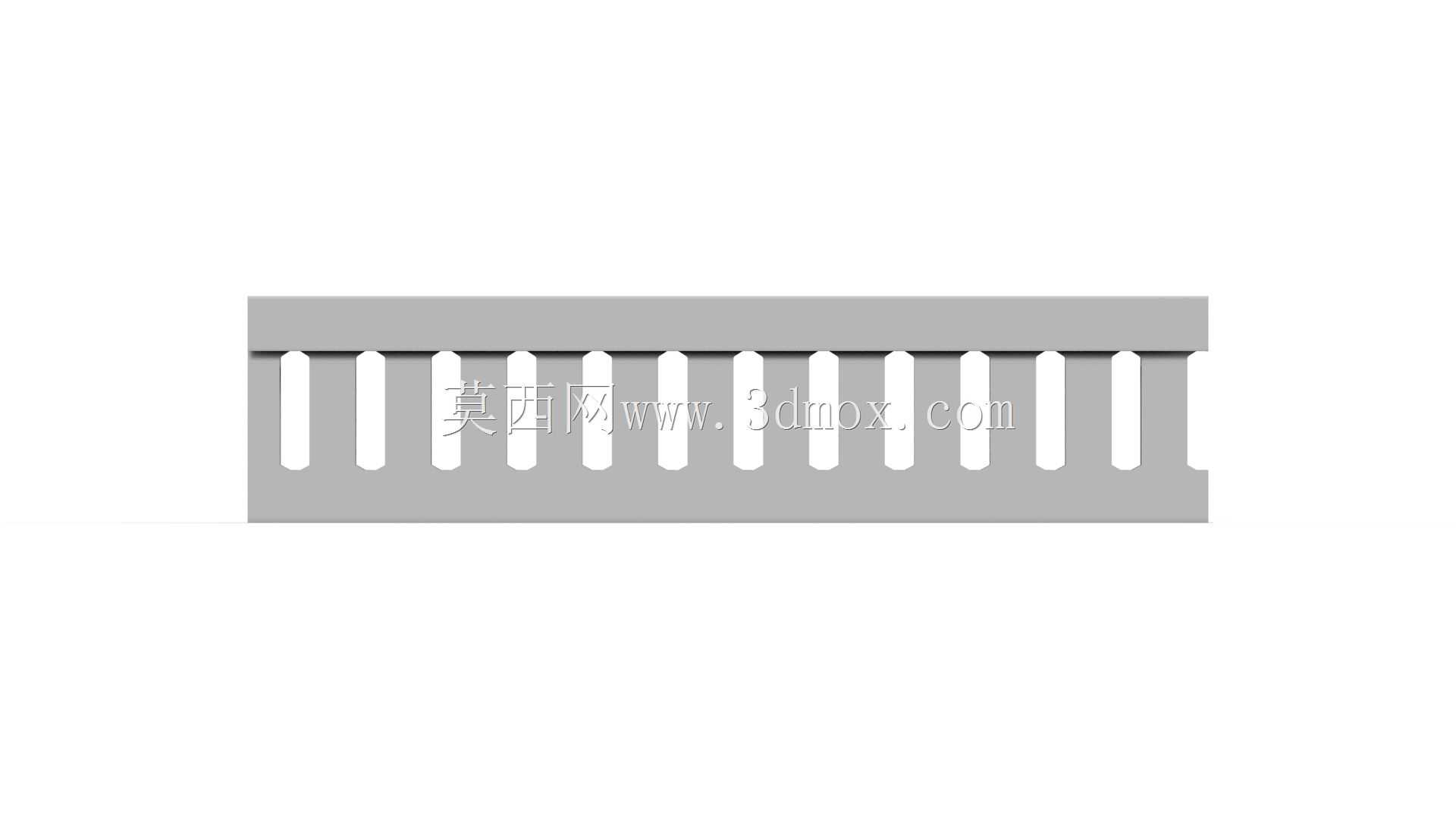

　　这款导线管的结构设计完全围绕现场布线的实际痛点展开，主体采用等截面的长槽型结构，侧部等距排布的通槽一方面可以给管内线缆提供分支出线的通道，设备上不同位置的传感器、执行器线缆不用走到管端再引出，就近从侧槽穿出就能缩短走线长度，减少线缆冗余；另一方面开槽结构也能提升管体的散热能力，大电流动力线缆布设在线管内部时，工作产生的热量可以通过侧槽及时散出，避免管内积热加速线缆绝缘层老化。顶部的卡扣盖和管体采用扣合式连接，不需要额外的紧固件，安装时对准卡扣位按压就能完成封盖，后期开盖维护也只需要用平口螺丝刀轻轻撬动卡扣位就能掀开，不会像粘接式护线套那样一旦封合就难以拆开，也避免了螺丝固定带来的零件丢失、安装耗时的问题。

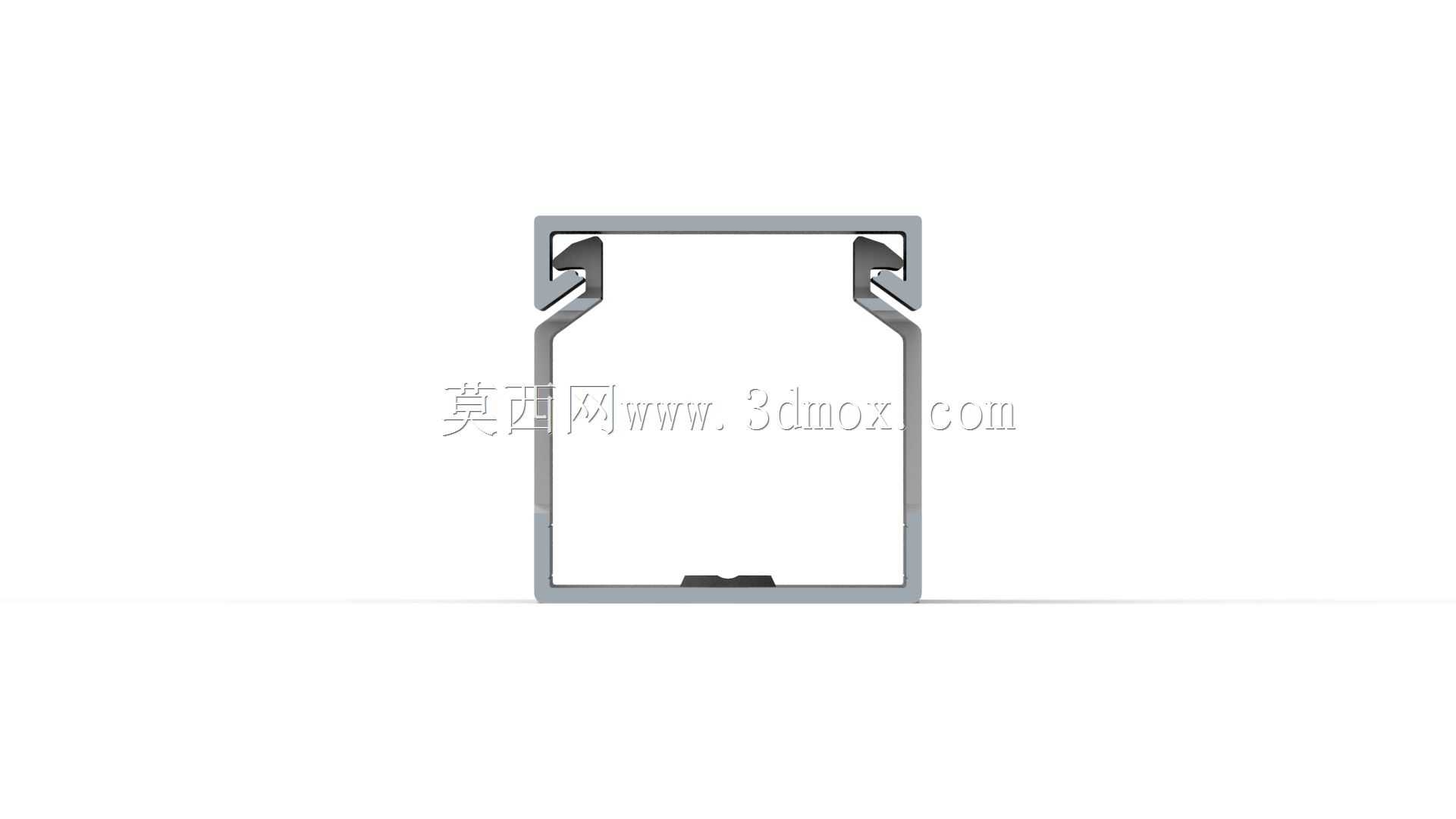

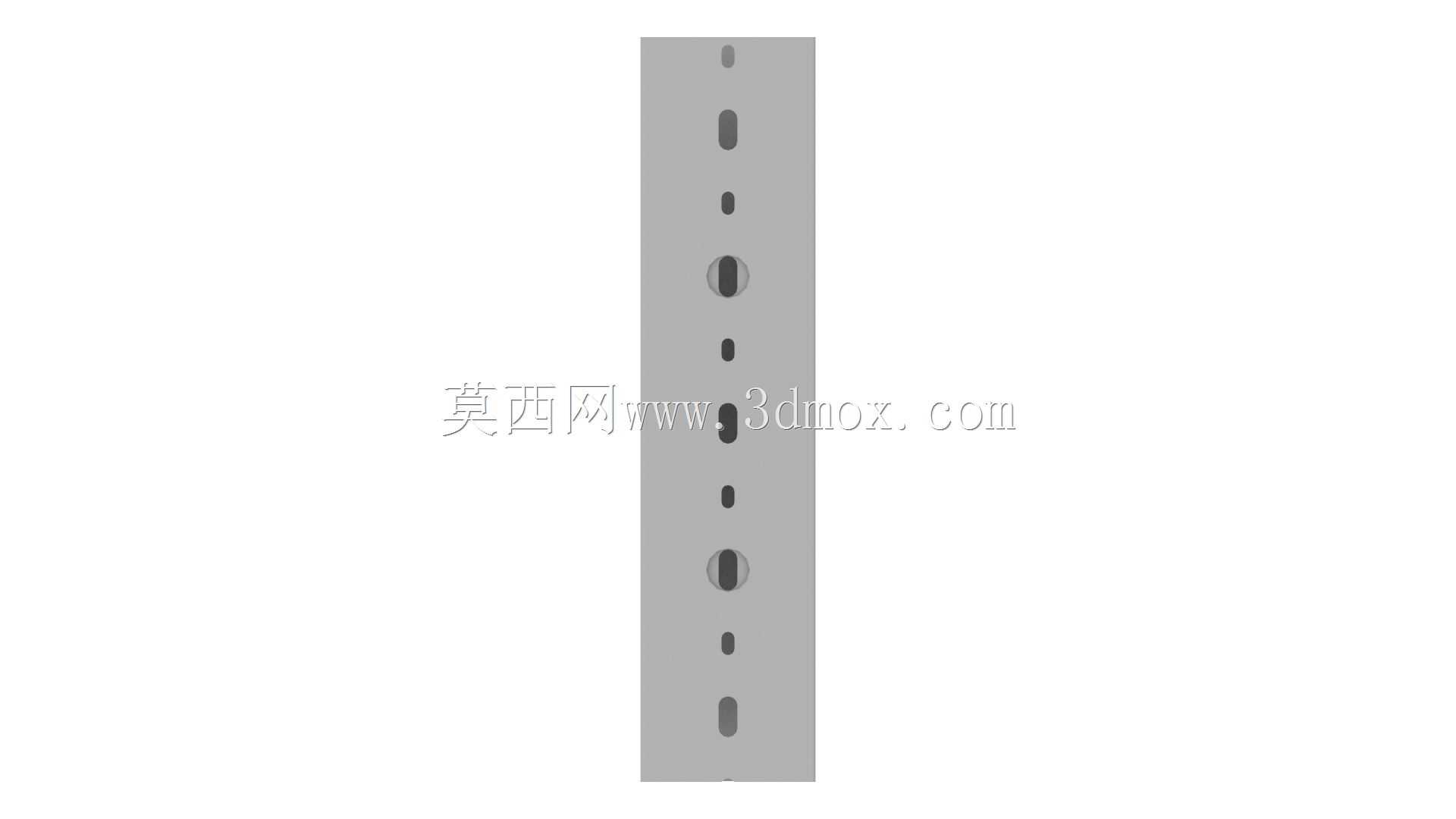

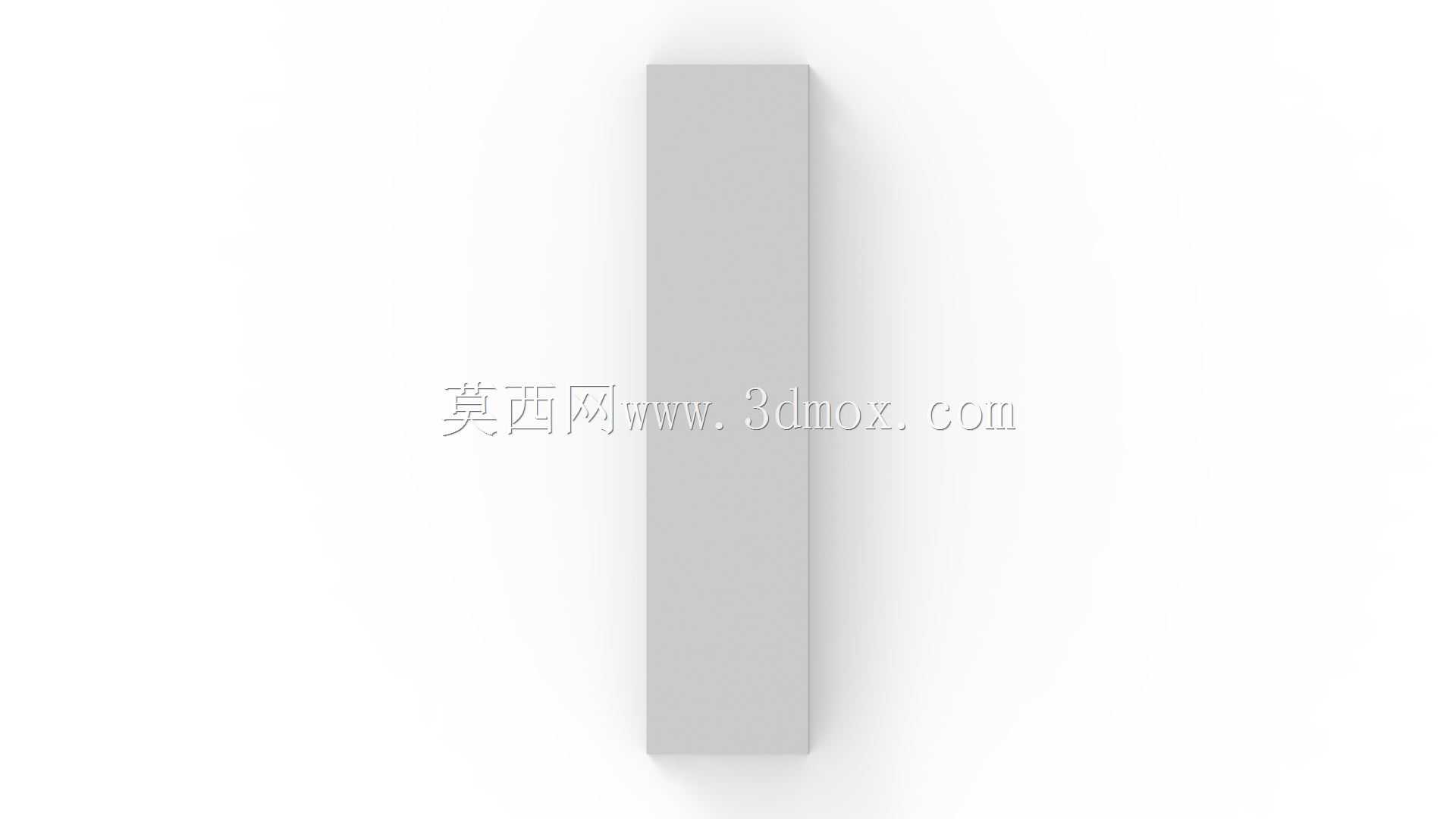

　　从尺寸边界来看，这款导线管的截面尺寸为2-1/4英寸高、2-1/4英寸宽，属于中等容量的布线构件，单根线管内部可以容纳十几根直径1.5平方的控制线缆，或者3-4根10平方以内的动力线缆，能够满足常规单机设备的主干布线需求。管体的壁厚设计兼顾了结构强度和材料成本，日常安装时的轻微磕碰、踩踏不会造成管体变形，卡扣位的反复开合寿命也能满足设备全生命周期内的运维需求，不会出现几次开盖就断裂的情况。背面自带的卡扣式护套粘合位，安装时既可以选择用工业粘合剂把管体固定在设备内壁、安装梁表面，也可以配合扎带穿过侧部槽位把线管绑定在铝型材框架、走线架上，两种安装方式不需要额外在管体上打孔，不会破坏管体的结构完整性，也能适配不同设备的安装基面条件。

　　在实际选型应用中，这类开槽导线管常被用在机床的床身内部布线、自动化设备的立柱走线、电控柜的柜内分线区域，和波纹管、缠绕管等护线构件相比，它的外形规整，固定后不会出现线缆晃动、排布杂乱的问题，整排布设后视觉上整齐统一，也方便后期排查线路时快速梳理线缆走向。管体的边角都做了圆角钝化处理，不会像切割后的金属线槽那样存在锐边割破线缆绝缘层的风险，线缆卡入侧槽、穿入管腔的过程中，不会被边角划伤，有效降低布线作业时的线缆破损概率。和PVC材质的明装线槽相比，这款构件的结构强度更高，在设备内部存在切削液飞溅、少量油污的工况下，材质的耐腐蚀性也能满足长期使用需求，不会出现短期使用就脆化、开裂的问题。

　　设计这类构件的三维模型时，需要重点把控几个关键尺寸的公差：一是卡扣盖和管体的配合尺寸，过盈量太大会导致扣合困难、开盖费力，过盈量太小则会出现盖体松动、设备运行震动时盖体自行脱落的问题；二是侧部开槽的宽度，槽宽过窄会导致线缆难以卡入，槽宽过宽则会让管内的线缆从槽位脱出，失去护线的作用；三是管体内腔的圆角尺寸，所有和线缆接触的位置都要保证圆角半径不小于1mm，避免锐边损伤线缆。建模过程中还要注意卡扣位的脱模斜度，如果是用于注塑生产的模型，需要提前预留好拔模角度，避免生产时出现粘模、卡扣断裂的问题，同时等距排布的侧槽要保证间距一致，分支出线时的位置精度能够满足现场布线的间距要求，不会出现槽位错位导致线缆弯折角度过大的问题。

　　在设备布线的实际作业里，这类导线管的使用也有对应的工艺要求：固定时的支撑间距要控制在合理范围，过长的无支撑段会导致管体下垂、积灰，过密的固定点则会增加安装工作量；线缆布设时要注意动力线和信号线分层排布，避免强电对弱电信号产生干扰，虽然线管本身没有屏蔽功能，但合理的线缆排布可以借助管体的结构分隔减少干扰；卡扣盖扣合时要从一端向另一端依次按压，避免整段同时按压导致盖体变形、扣合不严。这些实际应用中的要求，也反向决定了三维模型设计时的细节考量，比如管体的平直度、卡扣位的一致性，都是为了满足现场安装和长期使用的实际需求，而不是只做外观上的形似。
