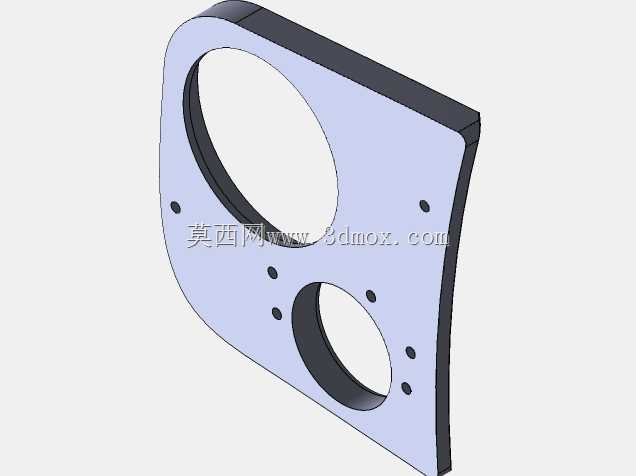

S2000机床右侧仪表安装承载板结构

　　这款承载板是CA6140系列机床S2000操作单元的右侧专属安装构件，核心作用是为操作区域的各类监测仪表提供稳定的安装基准，在机床日常运行中，操作人员需要通过仪表实时掌握主轴转速、进给压力、冷却系统流量等核心运行参数，这块板的安装位置恰好处于操作工位的视觉舒适区，无需操作人员大幅偏移视线即可完成参数读取，能有效降低操作过程中的视觉疲劳，减少误读参数带来的操作风险。从结构设计来看，板体采用带弧度的异形轮廓，完全贴合机床操作侧的护板曲面，安装后不会突出于护板平面，避免在工件吊装、刀具更换过程中发生磕碰，板体边缘做了等厚度的加厚处理，整体刚性足以支撑多块仪表的重量，即便在机床满负荷运行产生持续振动的工况下，也不会出现板体形变、

　　仪表偏移的问题。板面上开设的两个大尺寸圆形开孔，是对应两款核心监测仪表的安装位，开孔边缘做了沉台设计，仪表嵌入后前端面能与板体表面齐平，既提升了操作区域的整体整洁度，也能避免仪表边缘积留切削液、金属碎屑，日常清理维护时只需擦拭板面即可。围绕两个主安装孔分布的多组小孔，是仪表的固定螺丝孔位，孔位间距严格匹配对应仪表的安装法兰尺寸，安装时无需额外打孔对位，直接穿入紧固件即可完成固定，能大幅缩短现场装配的工时。板体上另外分布的四个边角小孔，是板体自身与机床护板的连接孔位，孔位位置经过反复校核，安装后板体与护板之间的缝隙均匀控制在1mm以内，不会出现切削液渗入护板内部的情况。设计过程中优先考虑了现场的安装维护需求，

　　板体的弧度曲率完全匹配现有护板的曲面数据，不需要对原有护板做任何切割、打磨改造，直接替换原有盖板即可完成升级，对于已经投入使用的存量机床改造十分友好。安装边界方面，板体整体厚度控制在8mm，安装后突出护板的高度不超过10mm，不会占用操作工位的手部活动空间，操作人员在操作进给手轮、切换操作档位时，手臂不会与板体发生剐蹭。两个主开孔的直径分别适配120mm和80mm直径的常规机床仪表，覆盖了市面上绝大多数指针式、数显式机床监测仪表的安装尺寸，用户如果需要更换不同品牌的同规格仪表，不需要对板体做二次加工。板体的材质选用常规冷轧钢板，表面做喷塑处理，耐切削液腐蚀、耐金属碎屑刮擦，长期使用不会出现表层脱落、生锈的问题。在实际装配场景中，

　　这块板的安装流程十分简便，先将仪表从板体背面嵌入开孔，用配套的卡箍或螺丝从背面固定仪表，接好仪表的信号线路后，再将整块板通过四个边角的固定孔锁在护板的对应螺柱上即可，整个安装过程单人即可完成，不需要借助特殊工装。考虑到机床运行时的持续振动，所有固定孔位都设计了足够的接触承压面，螺丝锁紧后不会因为长期振动出现松动，日常巡检时只需检查固定螺丝的松紧度即可，不需要做额外的维护。从结构合理性来看，板体上的孔位排布避开了护板内部的线路走向，安装时不会挤压到内部的信号线、电源线，也不会和护板内部的加强筋产生干涉，所有走线都可以从开孔的空隙中规整排布，避免线路被板体边缘磨损造成短路故障。
