CA6140机床长条形安装导轨压条结构

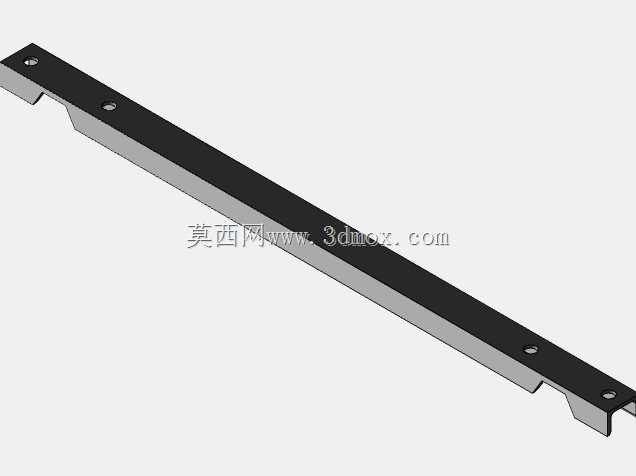

　　在普通卧式车床的床身导轨防护与辅助定位场景中，这类长条形压条是承担导轨侧面限位、刮屑防护以及辅助安装基准的常用零部件，本次呈现的结构对应CA6140车床床身导轨段的配套压合件，整体采用长直等截面设计，沿长度方向做了单侧折边处理，折边角度与导轨侧面的倾斜安装面完全匹配，安装后可贴实导轨侧基准面，避免导轨运行过程中出现侧向窜动，同时折边形成的刮屑刃口可在溜板沿导轨移动时，顺带刮除导轨面附着的长切屑、切削液残留结块，防止硬质杂物进入导轨滑块配合面造成研损。从设计逻辑来看，该压条的主体平直段厚度均匀，沿长度方向等距分布的沉头安装孔，孔位间距严格匹配床身对应位置的预装螺纹孔坐标，沉头深度可完全容纳内六角圆柱头螺钉的头部，

　　安装后螺钉头不会突出压条表面，避免干涉溜板侧的行程空间；压条两端做了阶梯式缺口处理，缺口的台阶高度与床身端部的导轨挡块安装位完全契合，安装时无需额外修配端部即可实现轴向定位，减少现场装配的配作工作量。从安装边界来看，该压条的总长度对应CA6140车床床身1000mm加工行程段的导轨侧防护长度，宽度方向的尺寸刚好覆盖导轨侧面的安装基准面与外露滑动面的衔接位置，不会超出床身侧面的安装凸台边界，折边的高度控制在刚好接触导轨滑动面下沿的位置，既保证刮屑效果，又不会与导轨滑动面产生硬摩擦造成导轨面磨损。实际应用中，这类压条多采用冷轧钢板经激光下料、折弯成型后做发黑处理，表面硬度适中，长期受切屑摩擦后仅会出现均匀磨损，

　　更换时只需松开沉头螺钉即可快速拆卸，无需拆解导轨副整体结构，大幅降低车床日常维护的停机时间。设计建模过程中，需要重点控制长直段的平面度公差，折弯处的圆角半径要匹配板材厚度，避免折弯处出现应力集中导致长期使用后断裂，沉头孔的同轴度要保证螺钉安装时不会出现别劲，否则压条安装后会出现局部翘起，无法贴实导轨基准面，不仅起不到定位作用，还会在溜板移动时产生剐蹭异响。两端的缺口位置需要严格对照床身端部的限位块尺寸做公差匹配，缺口的竖直面与压条长度方向的垂直度要控制在合理范围内，否则安装后压条会出现轴向偏移，导致部分安装孔与床身螺纹孔错位，无法顺利完成装配。不同于通用的导轨压块，这类针对CA6140车床定制的长压条是沿导轨通长布置，

　　相比分段式压块，整体刚性更好，刮屑无死角，不会出现分段位置的切屑堆积问题，同时通长的基准面还可作为导轨安装时的辅助找正基准，在导轨初次安装调试时，可通过压条与导轨面的贴合间隙判断导轨的直线度偏差，辅助调整导轨的安装水平。在建模时需要注意，压条的非安装面做了轻微的倒角处理，去除下料产生的锐边毛刺，避免装配维修时划伤操作人员，折边的棱边做了0.2mm的圆角钝化，防止刮屑过程中棱边过快磨损，延长压条的使用寿命。
