0.96寸IPS顶层焊接显示模组结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721735
  • 0.96寸IPS顶层焊接显示模组结构设计

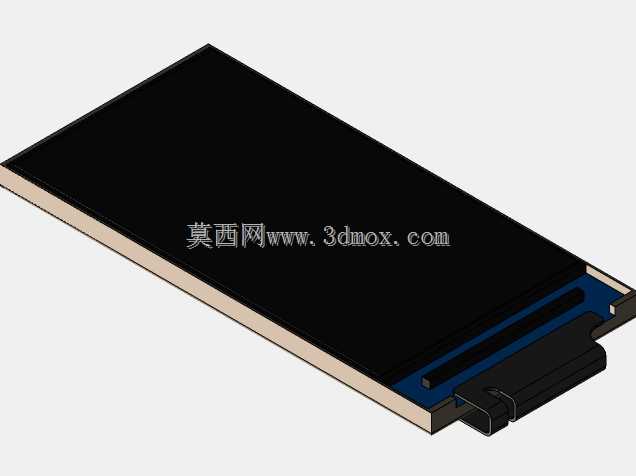

  在小型智能硬件、便携检测设备、穿戴式终端的开发过程中,小尺寸显示模组的结构适配一直是结构工程师需要重点考量的环节,0.96英寸规格的IPS显示组件凭借适中的显示面积、低功耗特性,在各类小型终端设备中应用广泛,本次涉及的顶层焊接式显示结构,正是针对板上直装、空间紧凑的设备场景设计的适配方案。这类顶层焊接的连接形式,区别于常见的FPC排线插接结构,省去了排线弯折占用的侧向空间,焊接引脚直接与主板对应焊盘贴合固定,在厚度方向的尺寸控制上更具优势,尤其适合对设备整体厚度有严格限制的手持检测终端、小型传感节点显示模块、便携工控操作面板这类产品。从结构设计逻辑来看,该显示模组的外形轮廓做了规整的直角切边处理,

  屏幕有效显示区域占据了模组正面绝大多数面积,边框宽度控制在极小范围内,能够在有限的安装空间内最大化显示区域占比,满足小尺寸设备的信息展示需求。模组底层的PCB承载部分做了分层结构设计,屏幕本体与底层PCB通过绑定工艺连接后,在顶层焊接区域预留了标准间距的焊盘,焊盘位置做了阻焊层偏移处理,避免焊接过程中出现连锡、虚焊问题,同时在焊盘旁设置了定位缺口,生产装配时可以通过治具定位销快速对齐主板焊盘,提升SMT贴片焊接的良率。安装边界方面,该模组的整体厚度控制在毫米级,除屏幕本体的厚度外,底层连接部分的凸起结构高度做了严格限制,在主板上安装时不需要额外预留避让沉台,只需要在主板对应位置开出与模组底部连接器匹配的缺口即可,

  侧向安装尺寸完全贴合屏幕外轮廓,不会额外占用主板的布线空间,对于主板布局紧凑的小型设备来说,能够有效提升PCB板的面积利用率。从实际使用场景出发,这种顶层焊接的结构形式相比插接式连接,抗振动性能更优,在存在持续振动的工业便携设备、户外作业终端上使用时,不会出现排线松脱、接触不良的问题,焊接后的连接强度能够满足常规工业场景的可靠性要求。模组的屏幕部分采用全贴合结构,显示层与保护盖板之间没有空气层,在户外强光环境下的显示可读性更强,同时也避免了温差环境下内部起雾的问题,适配更宽的工作温度范围。设计过程中针对焊接工艺的适配也做了多轮验证,焊盘的可焊性镀层厚度符合无铅焊接的工艺要求,能够兼容常规回流焊的温度曲线,

  不需要额外设置特殊的焊接工序,生产端可以直接将该模组作为标准SMD器件纳入贴片流程,减少后续手工装配的工序环节。在结构强度设计上,模组底部的连接部分做了局部加强处理,屏幕边缘与PCB的结合位置设置了微小的支撑凸台,避免装配过程中受力导致屏幕碎裂,同时在模组四角做了微小的圆弧过渡,防止装配时刮伤操作人员或者周边的线材绝缘层。对于需要做小型设备结构开发的工程师来说,这类顶层焊接的显示模组能够大幅简化显示部分的结构设计工作,不需要额外设计屏幕固定支架、排线压片等附属结构,只需要在主板上预留对应的焊盘位置和定位标识,就可以完成显示部分的装配,整体结构件数量更少,装配工序更短,也能降低整体设备的物料成本和装配复杂度。在选型适配时,需要注意确认模组焊接引脚的定义与主板显示驱动电路的引脚顺序匹配,同时在结构设计时预留屏幕上方的保护盖板安装空间,保护盖板与屏幕表面之间保留微小的间隙,避免挤压屏幕导致显示异常。另外,该模组的焊接引脚位于屏幕本体的短边一侧,在主板布局时可以将驱动电路布置在对应引脚的相邻位置,缩短信号走线长度,减少信号干扰,提升显示的稳定性。
