带剩余电流保护的微型断路器结构设计

　　这款带剩余电流动作保护功能的模数化断路器，主要面向终端低压配电场景设计，常见于工业厂房末端配电箱、民用建筑分户配电回路、商用楼宇照明与插座回路的过载、短路及漏电故障防护，是低压终端配电系统里用量极大的保护类元器件。从实际工程应用来看，这类4极规格的产品适配三相四线制配电回路，额定电流覆盖63A档位，可同时对三根相线与中性线进行分断控制，剩余动作电流设定为30mA，属于高灵敏度保护档位，能在回路出现人身触电、设备绝缘破损对地漏电时快速脱扣切断电源，避免触电伤亡与电气火灾隐患。

　　产品本体采用标准9mm模数倍数的导轨安装结构，整体宽度匹配常规DIN35mm导轨的安装尺寸，侧边预留的卡扣结构可直接卡装在标准配电导轨上，多台产品并排安装时无需额外调整间距，相邻设备的安装间隙控制在0.5mm以内，适配标准配电箱的安装位排布。本体正面设置四个进线接线端子与对应出线端子，端子处配备防触电护罩，接线时仅需剥去对应长度的导线绝缘层，插入端子后拧紧压线螺钉即可完成接线，压线结构适配1-16平方毫米的铜芯导线，可满足不同线径的接线需求，同时端子处的标识清晰标注N极与三相相序，避免施工时接错线序导致保护功能失效。

　　结构设计上，产品将剩余电流检测模块与微型断路器本体集成在同一壳体内，电磁脱扣机构、热脱扣双金属片、零序电流互感器均布置在壳体内部的独立腔室，各腔室之间设置隔筋避免电弧串扰，操作手柄突出于壳体正面，手柄的操作角度对应分合位置清晰，合闸时手柄向上扳动至水平位置，分闸时向下扳动至倾斜位置，故障脱扣时手柄会停留在中间位置，方便运维人员快速识别故障回路。本体侧面预留了辅助触点的安装接口，可加装1开1闭或者1常开的辅助触点模块，辅助触点的额定负载满足6A/230VAC、24VDC的信号传输要求，最多可在单台断路器本体上加装2个辅助触点模块，用于远程反馈断路器的分合状态，适配楼宇自控、配电监控系统的信号采集需求，加装辅助触点时无需拆解断路器本体，直接通过侧边的卡扣卡装即可完成装配，触点与本体内部机构的联动通过拨叉结构实现，动作同步性偏差小于1ms，不会出现状态反馈滞后的问题。

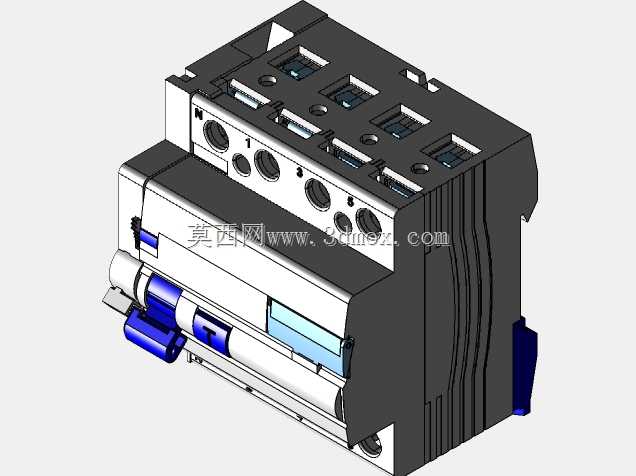

　　从实际选型适配角度看，这款产品的额定分断能力达到10kA，可适配短路容量较高的配电回路，415VAC的额定工作电压覆盖常见的低压三相配电电压等级，进出线端的接线端子配备防松垫圈，避免长期运行过程中因温度变化、振动导致的接线松动发热问题。壳体材料采用阻燃耐冲击的热固性塑料，可耐受125℃的长期工作温度，短路分断时产生的电弧不会引燃壳体材料，满足低压电器的阻燃等级要求。产品的操作机构采用速通速断结构，手柄操作力控制在50N以内，手动分合闸操作时无明显卡滞感，机构的机械寿命可达10000次以上，电寿命满足常规配电回路的操作频次要求。在三维建模过程中，所有装配间隙均按照实际生产的公差要求设置，壳体的卡扣配合量、内部机构的运动行程、端子的压线范围都完全还原实物的装配关系，可直接用于配电盘的布置模拟、安装干涉检查，也可作为低压配电教学、产品结构优化的参考模型，建模时还原了产品表面的所有标识位置、散热槽结构、安装卡扣的细节，整体装配关系完整，无缺失的结构零件，可直接导出用于工程演示或者装配仿真。
