这套环形快门驱动机构,核心应用在中画幅光学成像设备、工业高速抓拍相机的光路通断控制环节,日常也会适配到部分需要快速启闭通光孔径的光学检测工位,作为光路切换的核心执行部件存在。从实际工况来看,这类机构需要在毫秒级时间内完成通光孔的全开与全闭动作,同时要保证每一次启闭的孔径一致性,避免出现叶片卡滞、开合不同步导致的成像漏光、曝光不均问题,对零件的配合精度、运动轨迹的顺滑度要求极高。

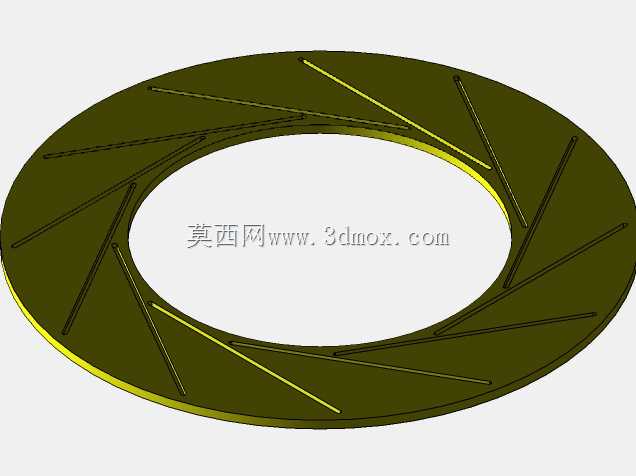

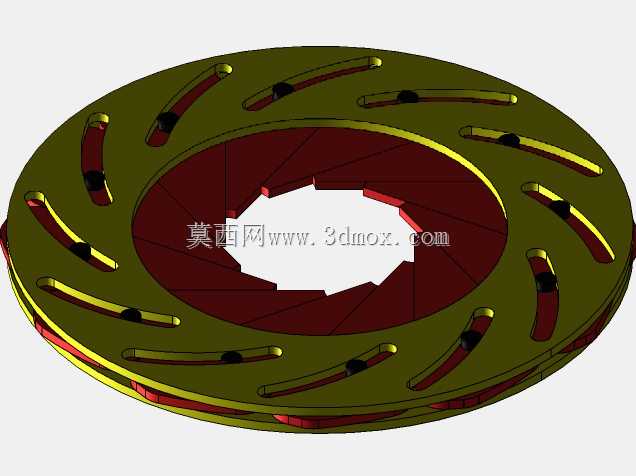

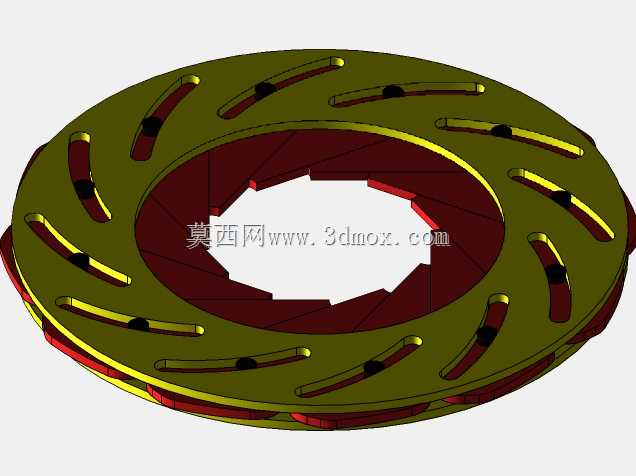

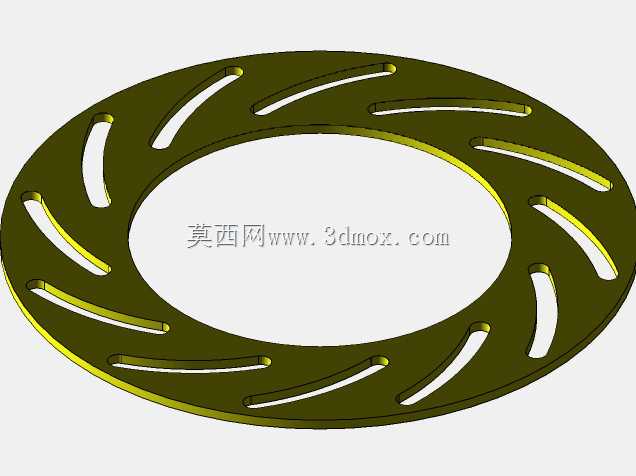

从结构设计逻辑来看,整套机构采用同轴环形分层布局,最外层的橄榄绿色环座是整个机构的安装基准,环座上均匀排布了多组斜向导向槽,每一组导向槽对应一片快门叶片的驱动销,槽道的倾斜角度经过反复校核,刚好匹配叶片从完全收拢到完全展开的行程范围,不会出现过位卡滞或者行程不足导致孔径无法全开的问题。内层的暗红色驱动环与外层环座保持同轴转动配合,驱动环上对应每一片叶片设置了铰接点位,叶片一端铰接在驱动环上,另一端的驱动销嵌入外层环座的斜向导槽内,当驱动环接收到驱动扭矩产生周向转动时,斜向导槽会约束驱动销的运动轨迹,带动所有叶片同步沿着径向收拢或者展开,最终实现中间通光孔的启闭动作。
设计过程中,首先要确定的是中间通光孔的最大通光直径,这个尺寸直接匹配对应光学系统的最大像场范围,不能出现通光孔遮挡光路的问题,同时要预留足够的安全余量,避免加工装配误差导致的通光孔径缩水。其次是导向槽的曲线设计,槽道的曲率需要匹配叶片的运动轨迹,保证叶片在整个开合行程中不会出现相邻叶片的干涉,同时要让驱动环的转动扭矩尽可能均匀,避免在某一个行程点出现扭矩陡增导致驱动负载过大的问题。零件的壁厚设计上,外层环座的壁厚要保证足够的结构刚性,避免安装压紧后出现形变导致导向槽精度失效,叶片的厚度则在保证结构强度的前提下尽可能做薄,减少叶片运动过程中的惯量,提升机构的响应速度,适配高速快门的动作要求。
安装边界方面,整套机构的外圆直径需要匹配相机机身的内部安装腔体尺寸,环座上预留的安装孔位与机身内部的定位凸台一一对应,安装时需要保证机构的中心轴线与光学镜头的光轴完全重合,同轴度误差需要控制在极小的范围内,否则会出现通光孔偏心,导致成像画面边缘出现暗角。驱动环的输入端需要匹配对应的驱动组件,不管是采用弹簧蓄力驱动还是电磁驱动,驱动件的输出轴与驱动环的连接位置需要设置间隙补偿结构,抵消装配过程中的同轴度误差,避免额外的负载影响机构动作速度。

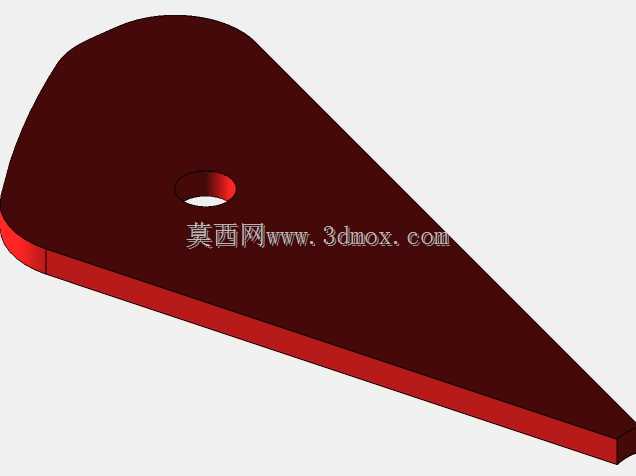

实际装配过程中,每一片叶片的铰接点都需要做顺滑处理,铰接间隙控制在合理范围,间隙过大会导致叶片晃动,开合过程中出现位置偏差,间隙过小则会增大运动阻力,导致机构动作卡顿。导向槽与驱动销的配合也需要选择合适的配合公差,既要保证销子在槽内滑动顺畅无卡滞,又要避免间隙过大导致叶片运动轨迹出现偏差。整套机构装配完成后,需要进行多次循环开合测试,检查每一片叶片的运动同步性,确认完全收拢时所有叶片能紧密贴合,没有漏光缝隙,完全展开时中间孔径达到设计尺寸,没有叶片突出到通光孔范围内影响通光。
从工程应用的角度来说,这类快门机构的设计难点在于多叶片的同步运动控制,所有叶片的运动轨迹需要完全一致,任何一个零件的加工误差都会被放大,最终影响整个机构的工作稳定性,所以在建模阶段就需要对每一个零件的尺寸公差、形位公差做明确的标注,同时在装配环境下做运动仿真,模拟整个开合行程中所有零件的位置关系,提前排查干涉风险,优化槽道曲线,降低驱动负载,保证机构在高速动作下的可靠性。
