带加强筋立式铰接支座机械结构设计

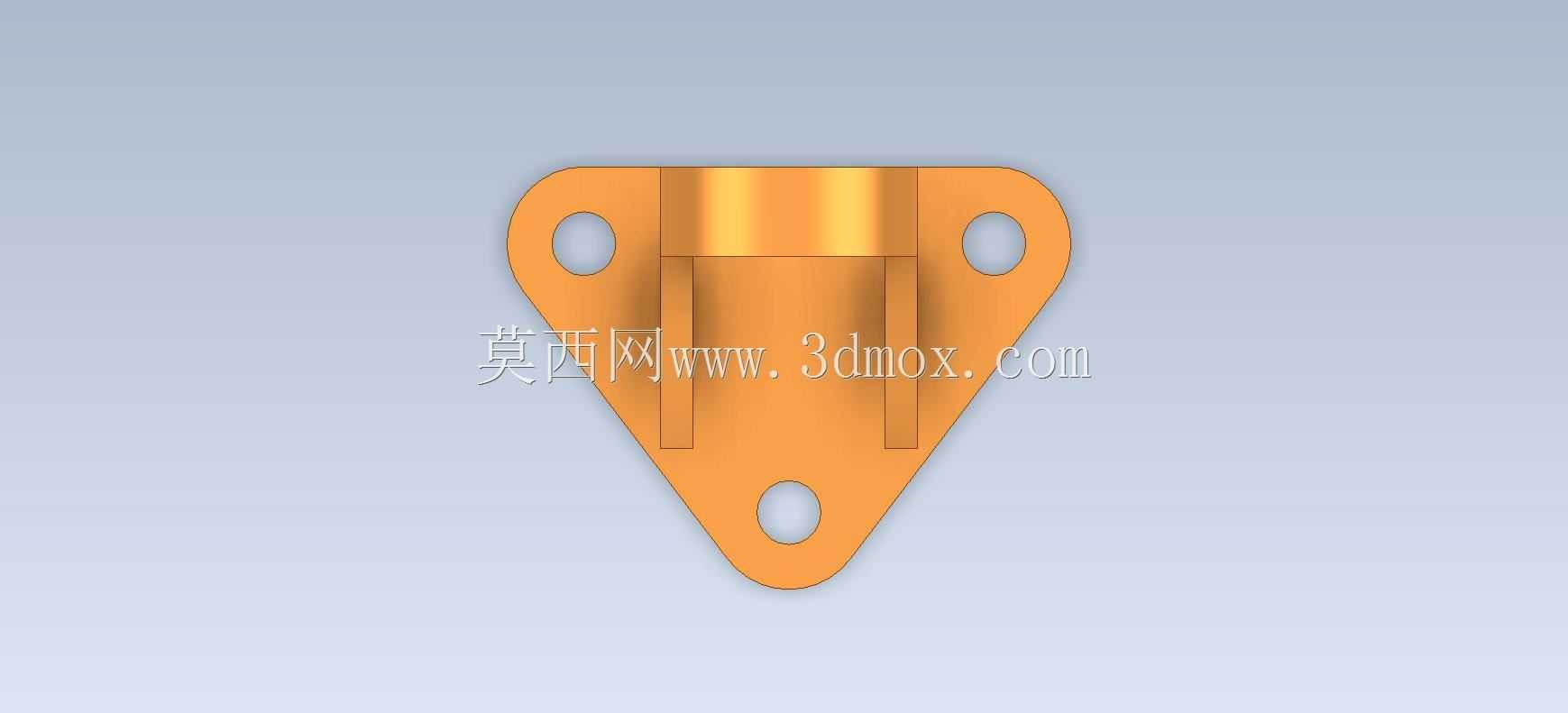

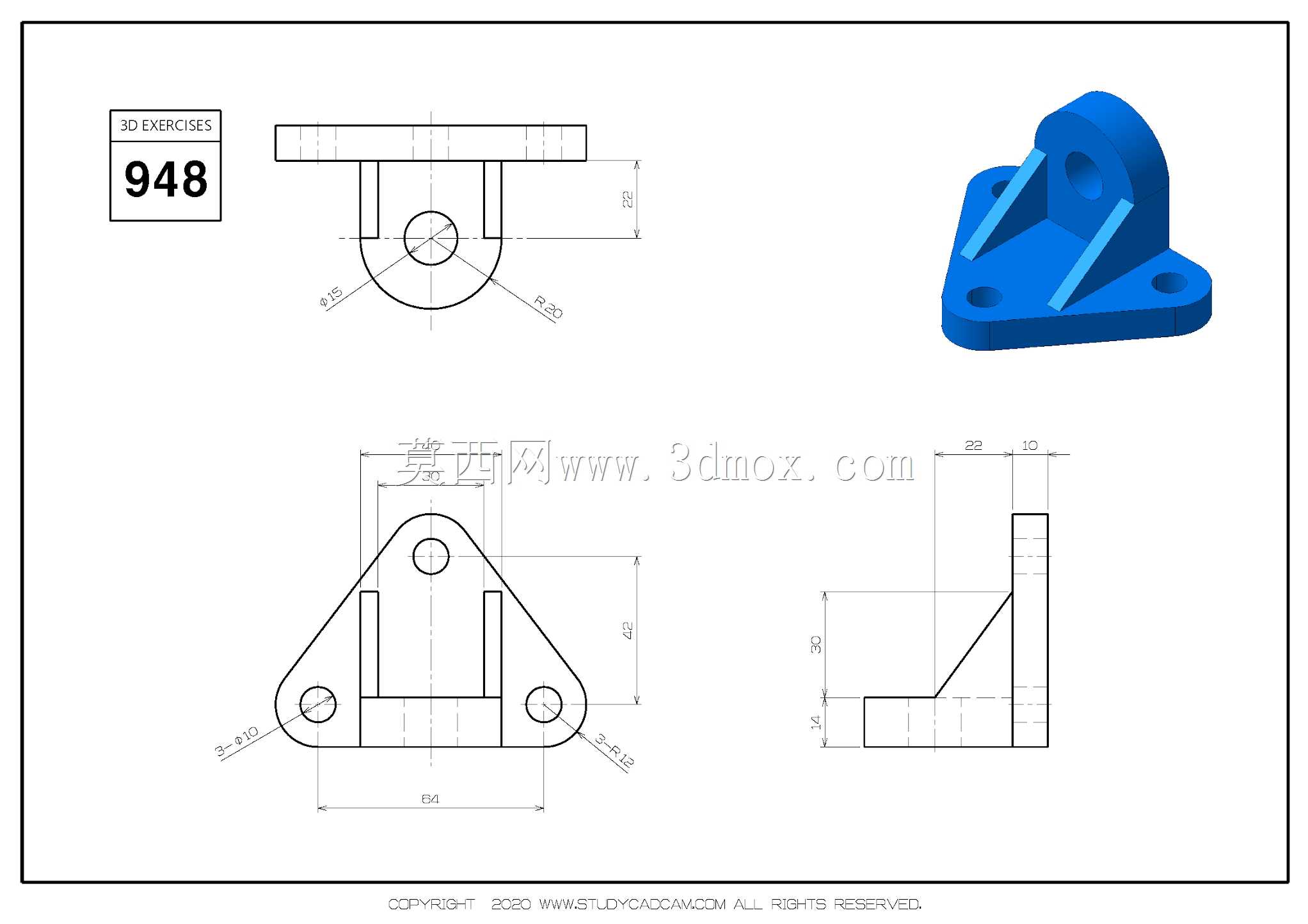

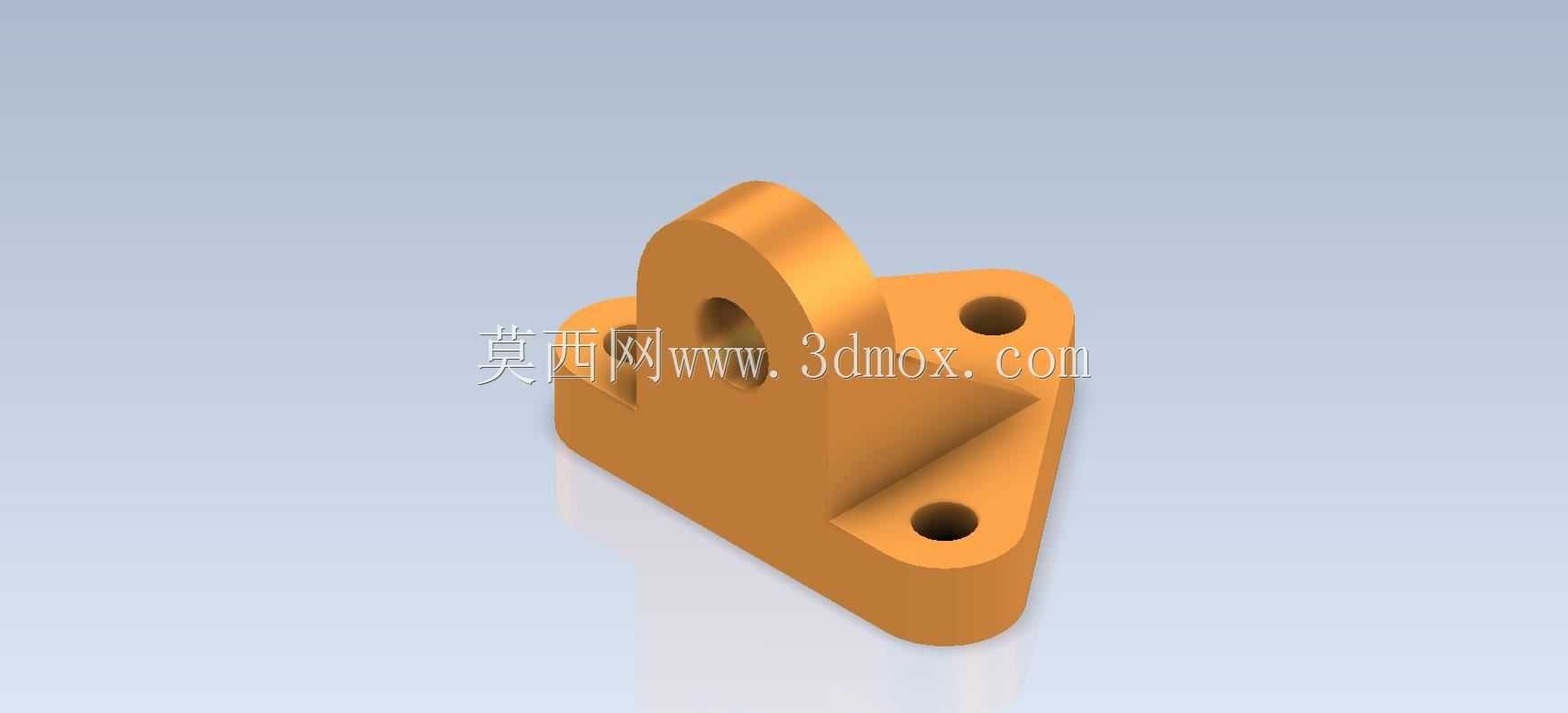

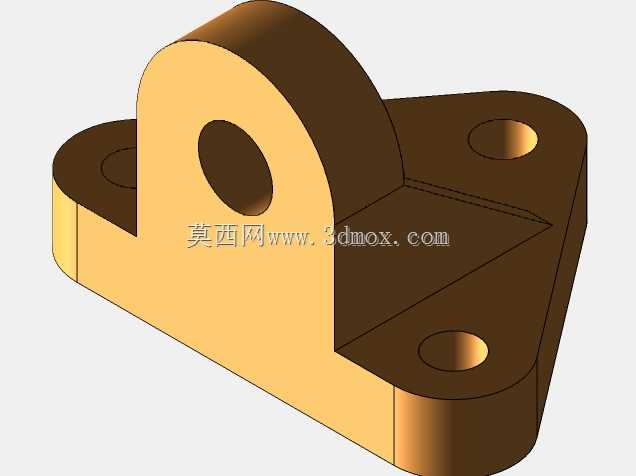

　　该类铰接支座结构在工业设备的铰接传动、摆动支撑场景中应用十分广泛，常见于机床的摆动进给机构、自动化生产线的连杆铰接工位、小型工程机械的活动支撑点位，主要承担径向载荷传递、摆动自由度约束的功能，能够在设备往复摆动过程中保持稳定的支撑刚度，避免铰接点位出现应力集中导致的结构失效。从结构功能来看，底部带两个安装孔的法兰底座是整个零件的安装基准，底座采用圆角过渡的矩形截面设计，两个通孔对称分布在底座两侧，安装时可通过螺栓穿过通孔将支座固定在设备的安装基面之上，安装孔的位置度公差需要控制在0.05mm以内，保证安装后支座的铰接孔轴线与安装基面的平行度符合装配要求，避免后续铰接轴安装后出现卡滞、偏磨的问题。底座上方的立板是主要的承载结构，

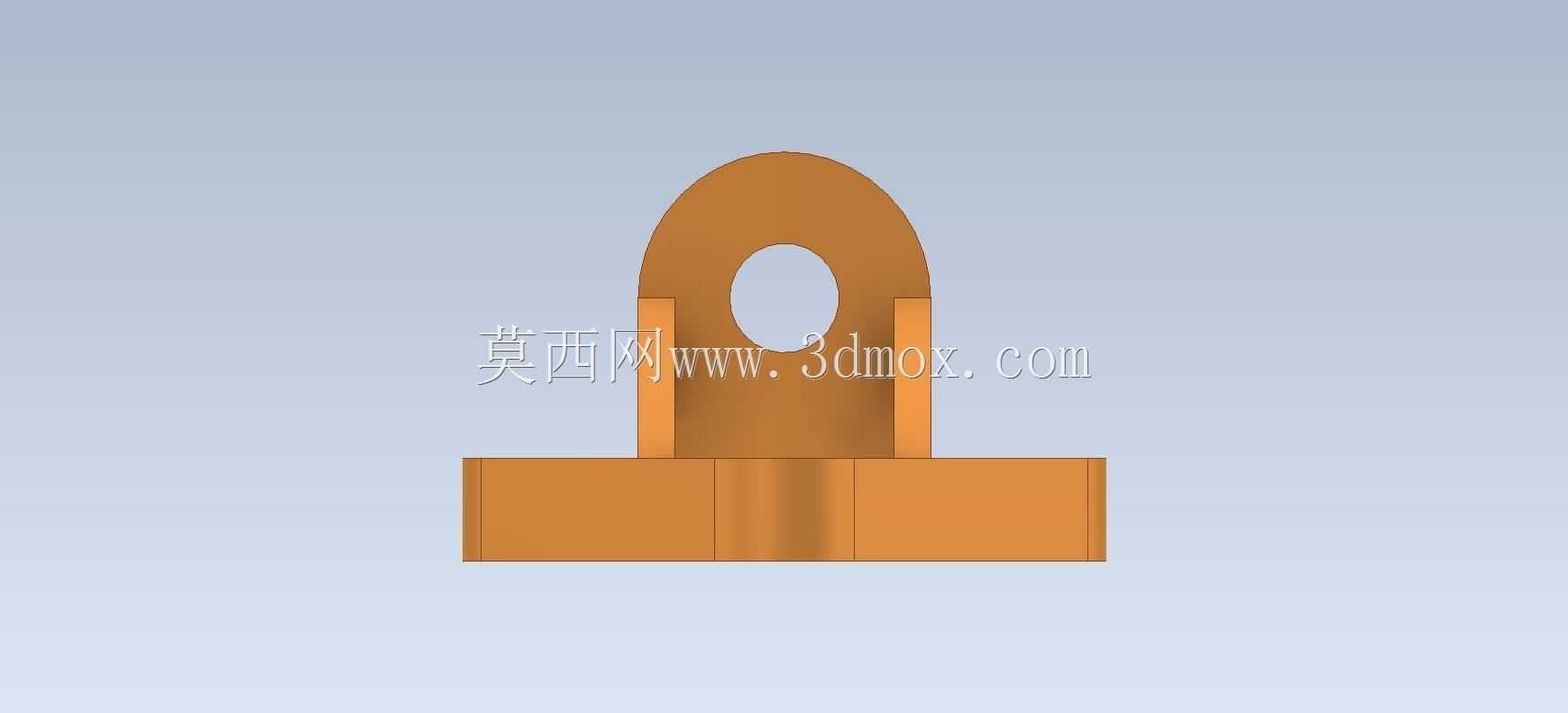

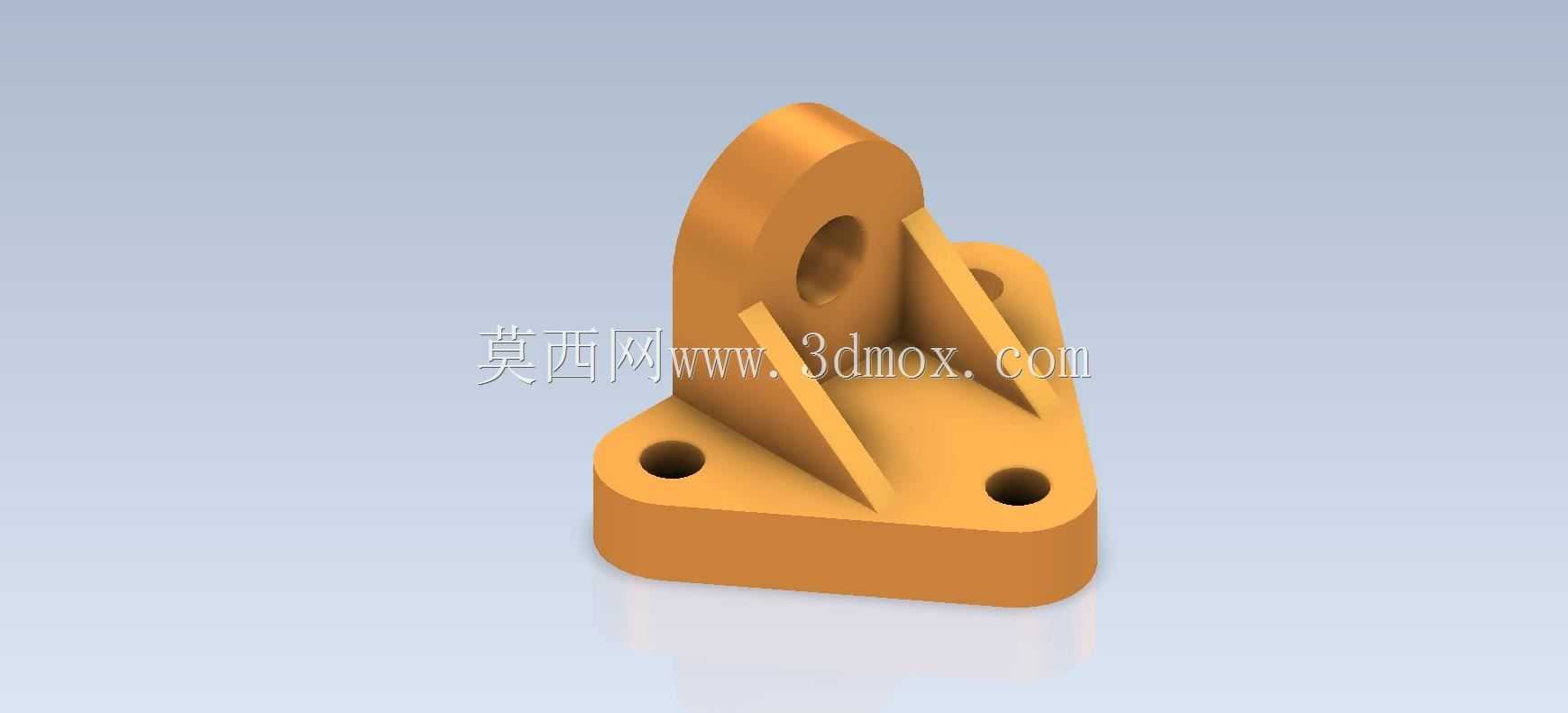

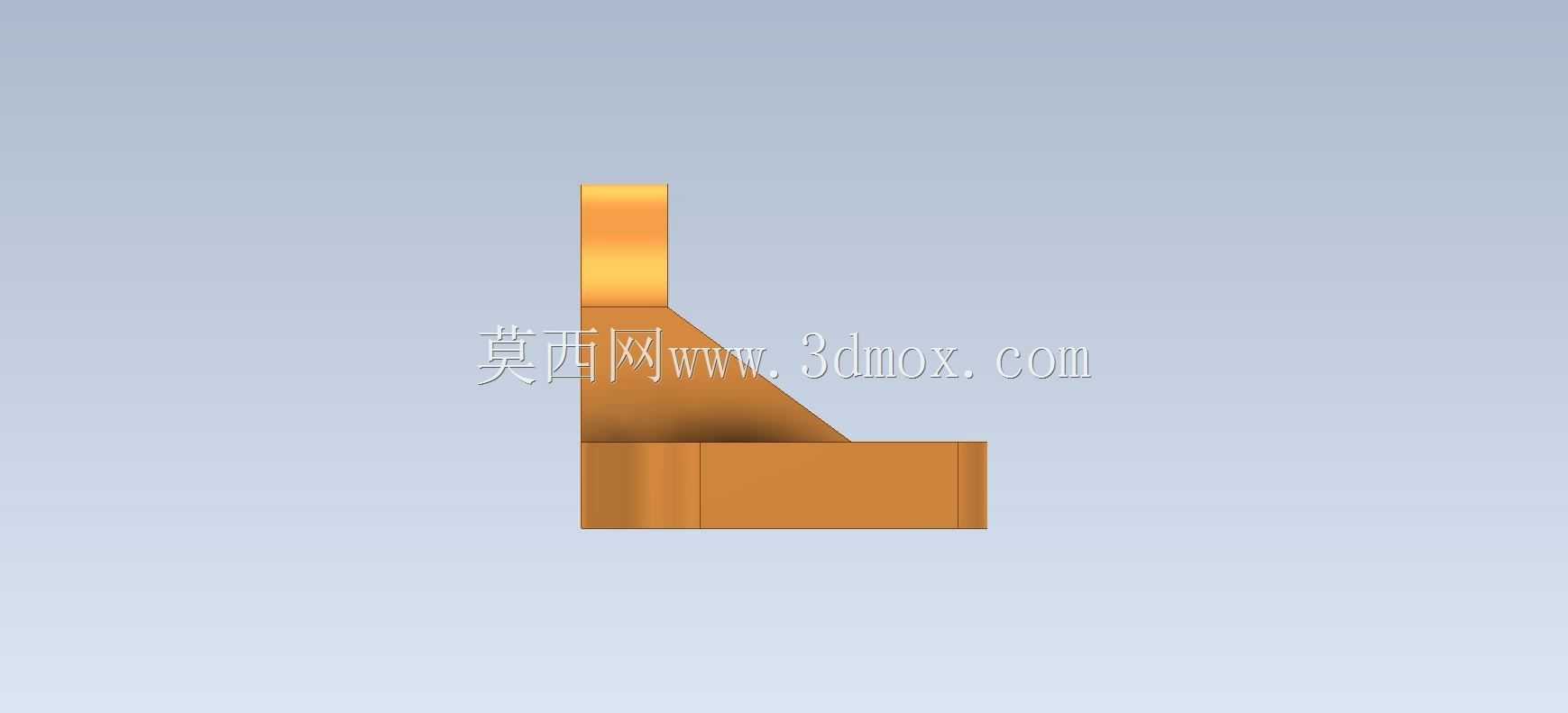

　　立板上加工的通孔为铰接轴安装位，孔的内壁需要满足较高的表面粗糙度要求，一般Ra值不超过1.6μm，保证铰接轴转动时的摩擦阻力处于合理区间，减少长期运行过程中的磨损量。立板与底座之间设置的两块三角形加强筋是整个结构的刚度强化核心，加强筋分别连接立板的两个侧面与底座的上表面，沿铰接孔的受力方向布置，能够有效抵消立板承受径向载荷时产生的弯曲力矩，避免立板与底座的连接位置出现应力集中，相比无加强筋的同尺寸支座，该结构的承载能力可提升40%以上，同时不需要额外增加整体壁厚，能够有效控制零件的整体重量。在设计思路上，该结构优先考虑了铸造或3D打印的工艺可行性，所有的棱边位置都设置了铸造圆角，避免尖角位置出现应力集中，

　　同时也符合铸造工艺的拔模要求，减少生产过程中的工艺缺陷。零件的整体安装边界需要匹配设备的安装空间，底座的长度方向尺寸需要覆盖两个安装孔的中心距并预留足够的螺栓安装操作空间，宽度方向需要保证立板与加强筋的布置不会超出安装基面的范围，立板的高度需要满足铰接点位的高度要求，保证铰接后连杆的摆动行程不会与底座或安装基面发生干涉。在实际选型应用时，需要根据设备的最大摆动载荷核算铰接孔的直径、立板的厚度以及加强筋的厚度参数，当载荷较大时可适当增加铰接孔的配合长度，提升铰接轴的支撑稳定性，同时可在铰接孔位置加装铜套或滚动轴承，进一步降低转动摩擦，延长零件的使用寿命。该结构的外形设计充分考虑了受力路径的合理性，载荷从铰接孔传入后，

　　通过立板分散到两块加强筋与底座之上，最终通过底座的安装螺栓传递到设备基体，整个传力路径连续顺畅，没有出现力流突变的位置，能够有效降低长期交变载荷下的疲劳失效风险。在建模过程中需要重点关注各个特征的位置约束，尤其是加强筋与立板、底座的连接位置需要保证完全贴合，不能出现缝隙或重叠的几何错误，否则后续导入有限元分析软件进行应力仿真时会出现计算错误，无法得到准确的应力分布结果。对于需要进行机加工的部位，比如铰接孔的内壁、底座的安装底面，在建模时需要预留合理的加工余量，一般根据工艺不同预留0.5-2mm的余量，保证后续机加工后能够达到设计要求的尺寸精度与表面质量。
