机床用KESTAMID杯式弹性驱动联轴器

　　这款杯式驱动结构属于机床传动链中的弹性联轴器范畴，主要适配CA6140这类普通卧式车床的进给传动单元，也可延伸用于同规格通用机床的小扭矩轴系连接场景，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的交变弯曲应力，延长轴承、齿轮等配套传动件的服役寿命。从实际应用场景来看，这类结构常被布置在车床进给箱与光杆、丝杆的连接节点，或是小型动力头的电机输出端与主轴输入端之间，相比刚性联轴器，它能吸收传动过程中产生的小幅振动，尤其是车床断续切削时产生的冲击载荷，不会将冲击直接传递到电机端，有效降低传动系统的噪音水平。

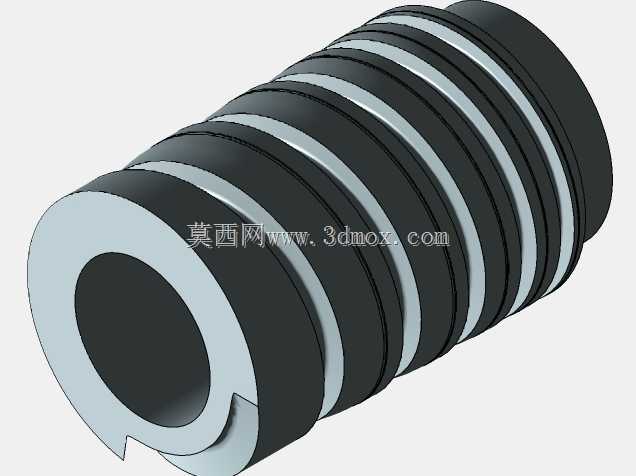

　　设计层面上，该结构采用多圈交替叠合的弹性环与刚性支撑环组合构型，主体的杯状弹性体采用工程塑料材质，自身具备适度的弹性变形能力，多道环形槽的设计并非单纯为了减重，而是通过控制环带的壁厚与间隔距离，精准调节弹性体的扭转刚度与径向补偿量——每一道环形槽都相当于一个独立的弹性变形单元，多单元串联后，整体的角向补偿能力相比单圈弹性结构提升40%以上，同时不会过度降低扭转刚度，避免传动过程中出现过大的回转空程，影响机床进给的定位精度。两端的连接端采用带开口的抱紧式结构，内孔与轴的配合选用过渡配合公差，安装时通过锁紧件收紧开口即可实现与轴的无键连接？不对，实际结构中开口处是为了适配轴径的小幅公差波动，配合平键使用时能消除键连接的配合间隙，进一步提升传动的平稳性。

　　从安装边界来看，该联轴器的整体外形为阶梯圆柱状，最大外径适配CA6140车床进给轴的安装空间，不会与周边的箱体护板、润滑管路产生干涉，轴向总长度控制在原机床刚性联轴器的安装尺寸范围内，替换原有部件时无需调整轴系的轴向定位，也不需要改动周边的安装支座，可实现直接替换安装。内孔尺寸匹配对应传动轴的标准轴径，两端的抱紧段长度经过核算，能够传递额定进给扭矩下的抱紧力，不会出现轴与联轴器之间的相对打滑。弹性环的数量与厚度经过匹配计算，在额定扭矩范围内，弹性变形量控制在允许的回转误差范围内，不会因为弹性变形过大导致进给量不准，影响工件的加工精度；当传递扭矩超过额定值时，弹性体首先产生过量变形，可起到一定的过载保护作用，避免传动链内的齿轮、轴类零件因为过载发生断裂损坏。

　　实际使用过程中，这类工程塑料材质的杯式驱动器不需要额外的润滑维护，相比金属弹性片联轴器，它的阻尼特性更好，衰减振动的效果更明显，尤其适合车床这类存在断续切削冲击的工况，能有效降低加工表面的振纹，提升工件的表面加工质量。结构上没有外露的金属弹性元件，不会因为润滑脂、切削液的沾染导致弹性元件锈蚀失效，对车间加工环境的适应性更强，日常维护只需要定期检查连接端的锁紧状态即可，不需要拆解维护内部结构。设计建模时需要重点关注每道环形槽的圆角过渡，避免应力集中导致弹性体在反复扭转过程中出现疲劳开裂，所有槽底的圆角半径统一取0.5mm以上，同时弹性环的壁厚差控制在0.1mm以内，保证旋转时的动平衡精度，避免高速转动时产生额外的离心振动。两端连接端的开口宽度需要匹配锁紧螺钉的收紧行程，保证在轴径公差处于上偏差时依然能够顺利装配，下偏差时能够有效抱紧轴面，不会出现松动。
