角接触球轴承7000101精密三维建模作品

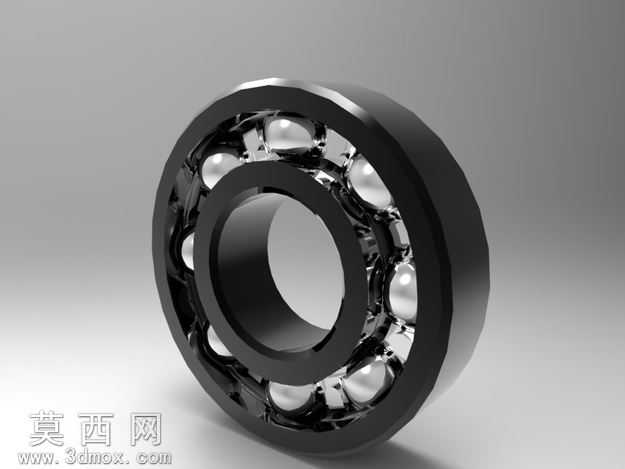

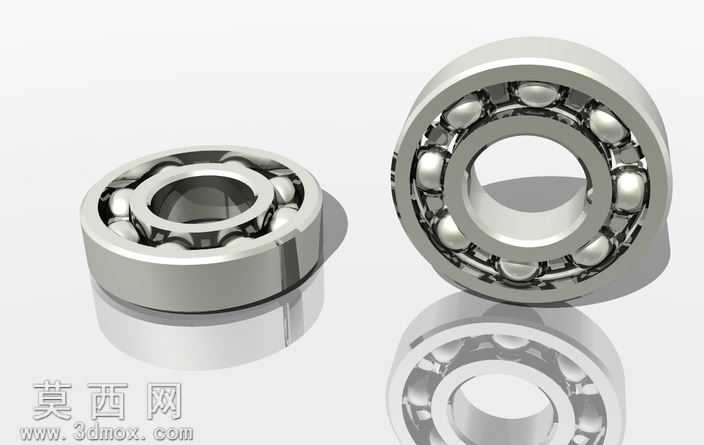

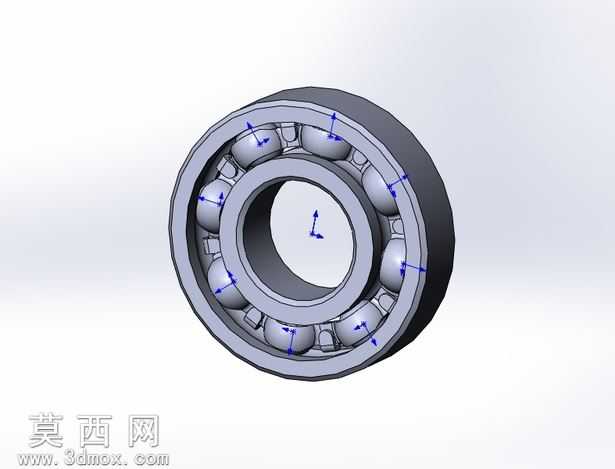

本作品为角接触球轴承7000101的三维参数化建模成果，建模过程严格遵循滚动轴承的标准尺寸规范，先通过草图绘制轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈的滚道曲面，通过精确计算接触角对应的曲率半径，绘制滚道截面线后旋转切除出符合精度要求的滚道结构，保证滚动体与滚道的配合间隙符合设计标准。保持架部分采用兜孔式结构设计，先绘制单个兜孔的截面轮廓，通过圆周阵列生成全部兜孔特征，再对保持架的内外径、端面进行倒角处理，还原真实轴承保持架的结构细节，避免与滚动体、内外圈出现运动干涉。滚动体为标准球形零件，按照轴承的额定载荷对应的钢球数量，通过圆周阵列均匀排布在内外圈滚道之间，每个钢球的位置都经过同轴度校验，保证所有滚动体的中心处于同一平面且与轴承轴线垂直。材质设置上，内外圈与滚动体采用高碳铬轴承钢材质，渲染时赋予金属磨砂质感，还原轴承钢淬火后的表面光泽，保持架采用冲压黄铜材质，赋予暖色调金属质感并添加轻微的冲压纹理，区分不同零件的材质差异。建模过程中对所有特征进行参数化关联，修改关键尺寸参数即可快速生成同系列不同规格的轴承模型，所有配合面都添加了对应的配合约束，可直接导入装配体用于机械结构的运动仿真，能够清晰展示轴承的内部装配关系，可用于机械设计教学、设备装配演示、产品选型参考等场景，模型的细节还原度高，边缘倒角、圆角等工艺结构都完整呈现，符合实际加工生产的轴承结构特征，不存在结构缺失或者比例失真的问题。
