室内外通用防护密封电气箱体结构设计

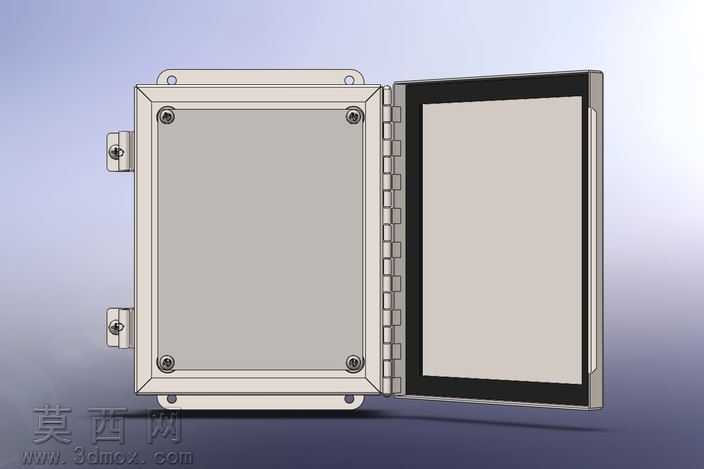

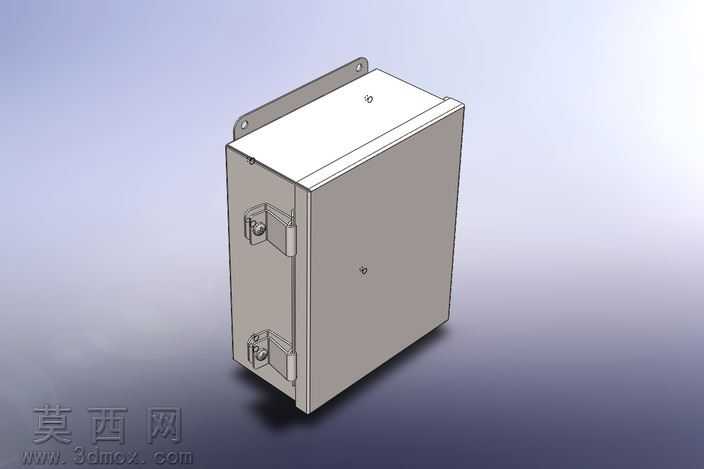

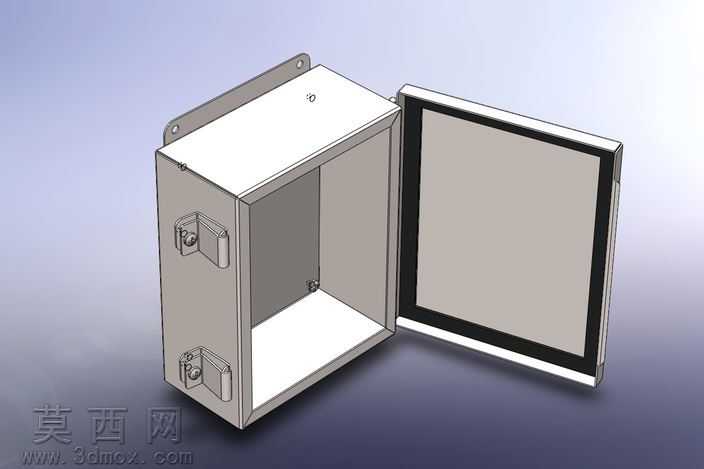

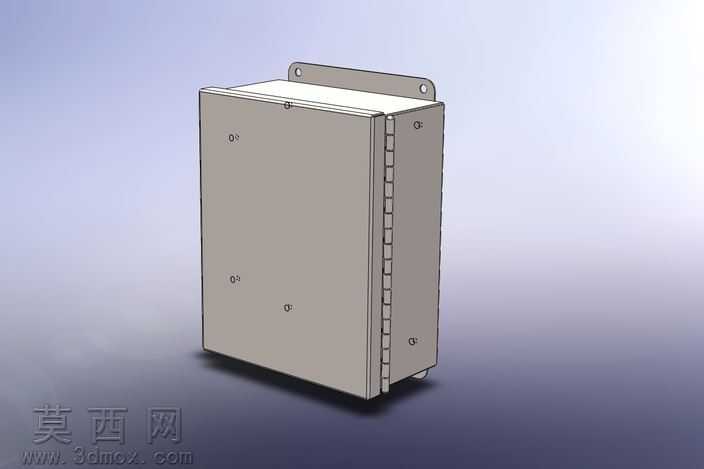

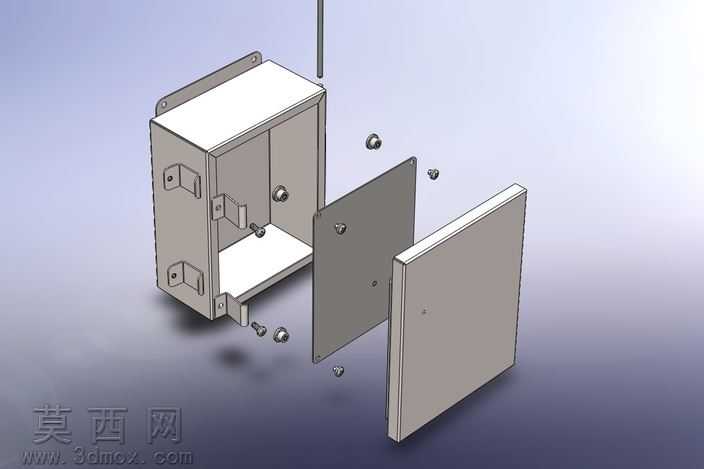

本作品为适用于室内外场景的防护型密封箱体三维模型，建模过程采用SolidWorks完成全参数化设计，所有结构尺寸均按照工业防护箱体的通用规范进行设定，确保模型具备实际生产参考价值。建模阶段首先完成箱体主体的基础轮廓搭建，采用薄壁拉伸特征构建盒身主体结构，背部预留壁挂安装固定耳，安装耳上预先开设标准安装孔位，可直接适配常规膨胀螺丝的安装需求，无需二次打孔修改。盒门部分采用独立装配体设计，门体内侧预留密封胶条安装槽位，可嵌入橡胶密封胶条实现IP65级别的防护效果，有效阻隔水汽、粉尘进入箱体内部，避免内部安装的电气组件受到腐蚀环境的侵蚀。盒身与盒门的连接采用侧边隐藏式合页结构，建模时对合页的转动间隙进行了精准预留，确保门体开合顺畅无卡顿，同时在盒门开合侧配置上下两套搭扣锁结构，锁扣采用可调节压紧式设计，能够通过锁扣的压紧力让门体紧密贴合盒身密封面，进一步提升整体密封防护性能。渲染阶段采用金属哑光材质赋予盒身与盒门外壳，还原不锈钢或者冷轧钢板喷塑的真实质感，密封胶条部分采用黑色哑光橡胶材质，搭扣锁与合页部分采用金属亮面镀锌质感，不同材质的区分让模型结构层次清晰直观。设计思路上充分考虑户外使用的耐候需求，盒体顶部采用微倾斜坡面设计，避免户外使用时顶部积水残留，所有边角均做圆角钝化处理，既避免加工时的锐边伤人问题，也能减少应力集中提升壳体结构强度。盒体内部预留充足的安装空间，可根据实际需求安装电气端子、控制模块等各类组件，整体结构简洁实用，无冗余设计，所有零部件均可拆解，能够直接导出工程图用于生产加工，也可作为电气布局设计的载体进行二次开发使用，适配室内电控安装、户外设备防护、工业现场组件保护等多类应用场景。
