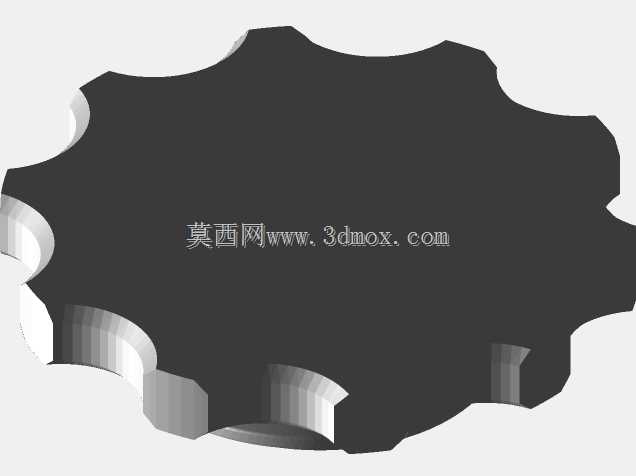

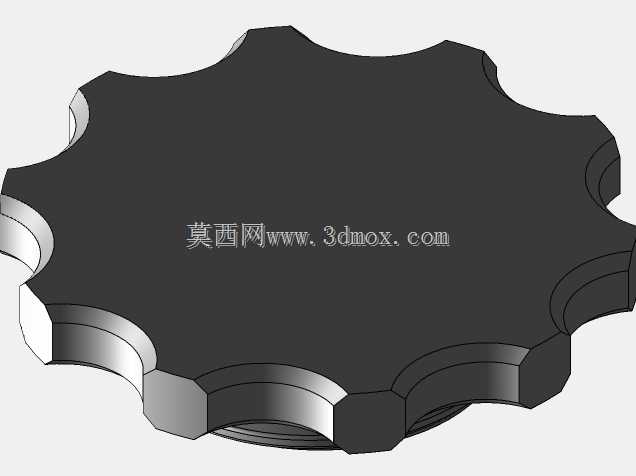

内螺纹锁紧环形压盖结构设计

　　做机床液压回路维护的时候，经常碰到管端密封件压合不牢导致的渗油问题，尤其是CA6140车床溜板箱的润滑油路分支，之前用普通六角薄螺母压装密封毡圈，要么拧紧时扭矩过大把毡圈挤裂，要么扭矩不足在床身往复振动下慢慢松脱，油液顺着导轨面流到切削区混着切削皂化液变质，清理起来特别麻烦。这次做的这个内螺纹环形压盖，就是针对这类窄安装空间的管端密封锁紧场景设计的，完全避开了传统六角螺母的结构缺陷。

　　从实际安装边界来看，这类油路分支的管座外螺纹通常是M27×1.5的细牙规格，对应的压盖内螺纹直接加工成同规格细牙，螺纹配合长度控制在6mm，既保证足够的啮合扣数承受振动载荷，又不会因为螺纹过长导致拧紧时行程太长，挤占密封件的安装空间。压盖的整体外径只比螺纹大径大4mm，也就是31mm，这个尺寸是反复核对过的——溜板箱内壁到油管外壁的径向间隙刚好是3.5mm，压盖装进去之后单边留0.5mm的间隙，不会和箱体内壁发生运动干涉，之前用六角螺母的时候，对角尺寸达到36mm，装的时候必须斜着塞进去再拧正，稍微偏一点就会刮蹭箱体内壁的漆层，时间长了漆皮掉下来堵在油路节流孔里，还会造成润滑点供油不足。

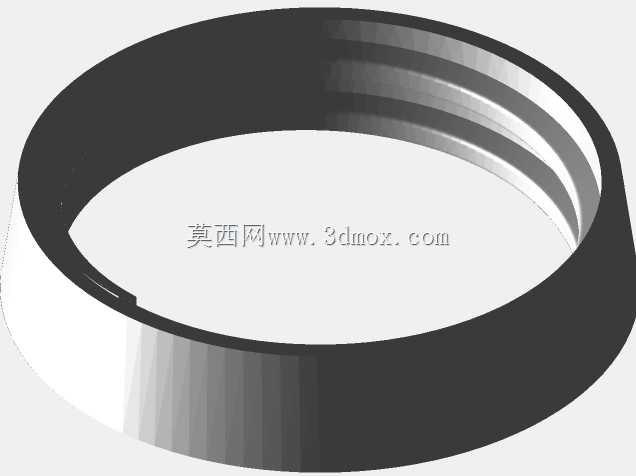

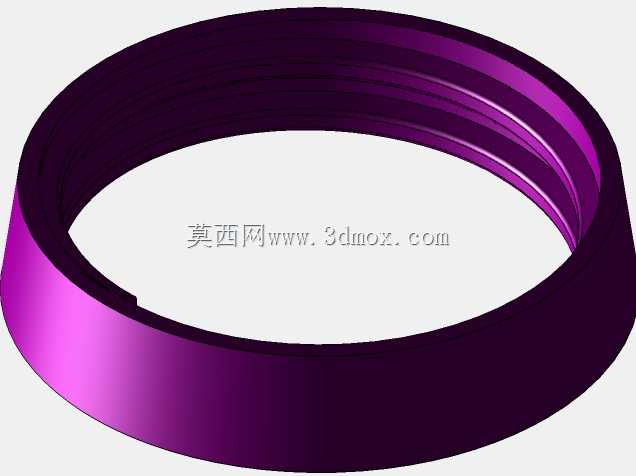

　　结构设计上没有做传统的外六角或者滚花外形，而是采用了等厚环形结构，壁厚控制在3.5mm，压合端面做了0.2mm的内凹倒角，这个倒角的作用很关键：压装密封毡圈或者O型圈的时候，倒角会先把密封件的外缘均匀压进管座的密封槽里，不会出现平端面压装时常见的密封件边缘啃切问题。之前有次检修就是用平端面螺母压O型圈，拧紧的时候把O型圈的外圈挤掉了一小块，刚开始试压没漏，机床跑了半个月之后渗油越来越严重，拆下来才发现密封件已经破损。压盖的外圆面没有做任何防滑结构，因为这类安装位置通常在设备内部，不需要徒手拧紧，而是用钩形扳手卡在压盖端面的两个对称浅槽里施力，浅槽深度只有1.5mm，不会破坏压盖的整体环形强度，拧紧扭矩可以稳定控制在8N·m，这个扭矩下既能把密封件压到25%的压缩量，达到最佳密封效果，又不会因为扭矩过大导致螺纹滑牙。

　　从功能特性来说，这个压盖除了常规的密封锁紧作用，还能起到一定的轴向限位作用。在CA6140车床的进给机构里，有些光杆的轴端挡圈固定位置空间特别窄，没法用常规的轴端挡板加螺钉固定，用这个压盖拧在轴端的外螺纹上，压盖的内端面直接顶住轴承内圈，能承受一定的轴向窜动载荷，因为环形结构的受力是整圈均匀分布的，比单点固定的轴端挡板受力更均衡，不会出现长时间受轴向力之后挡板变形松脱的问题。之前给车间里三台老车床的光轴端做过类似改造，用了快两年，没有出现过松脱或者窜动的问题。

　　建模的时候特意把螺纹的收尾段做了1.5圈的退刀结构，实际加工的时候不管是车削还是攻丝，都不会在螺纹末端出现乱牙的问题，压盖的两个端面都做了0.1mm的平面度要求，和密封件贴合的端面粗糙度控制在Ra1.6，保证压合的时候没有微观缝隙，不会出现微观渗油的情况。材料选用45号钢做表面发黑处理，既满足常规油路的耐油要求，成本也比铜质或者不锈钢压盖低很多，适合普通机床的备件批量加工。另外这个结构的尺寸可以根据不同的管径做等比例缩放，小到气动回路的M5接头，大到液压站的M42主管路，都可以套用这个结构逻辑，只需要调整螺纹规格、外径和壁厚参数就行，不用重新做结构受力校核，因为整圈受力的环形结构本身应力分布就很均匀，只要壁厚满足螺纹啮合的强度要求，就不会出现结构失效的问题。

　　实际装配的时候要注意，压盖和管座之间要留1mm的预压间隙，也就是拧到贴紧密封件之后再拧1/4圈，不要一拧到底，不然设备运行过程中温度升高，密封件受热膨胀没有退让空间，会加速老化失去弹性。之前有同事装的时候把压盖拧到完全贴死管座端面，夏天车间温度高的时候，密封件很快就失去弹性，反而出现了渗油问题，调整了拧紧行程之后就再也没出现过类似情况。
