CA6140车床用90度正交斜锥齿轮结构

　　在普通卧式车床的主轴箱传动链布局中，90度斜锥齿轮承担着交错垂直轴之间的运动与扭矩传递任务，是CA6140这类通用卧式车床进给换向、主轴转速切换传动路径里的核心啮合零件。这类锥齿轮的轴线呈90度正交布置，斜齿的齿向设计相比直齿锥齿轮，啮合过程中重合度更高，轮齿是逐步进入啮合再逐步退出，传动过程的冲击、噪声都明显更小，尤其适合车床主轴箱内中高速段的动力传递场景，能有效降低齿轮啮合带来的振动，避免振纹传递到工件加工表面，影响车削加工的表面质量。

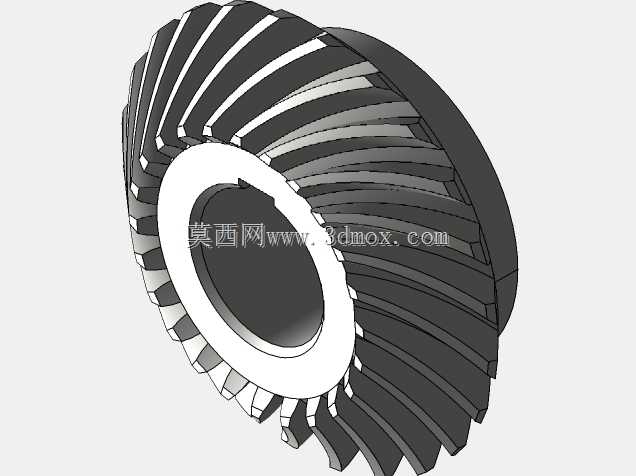

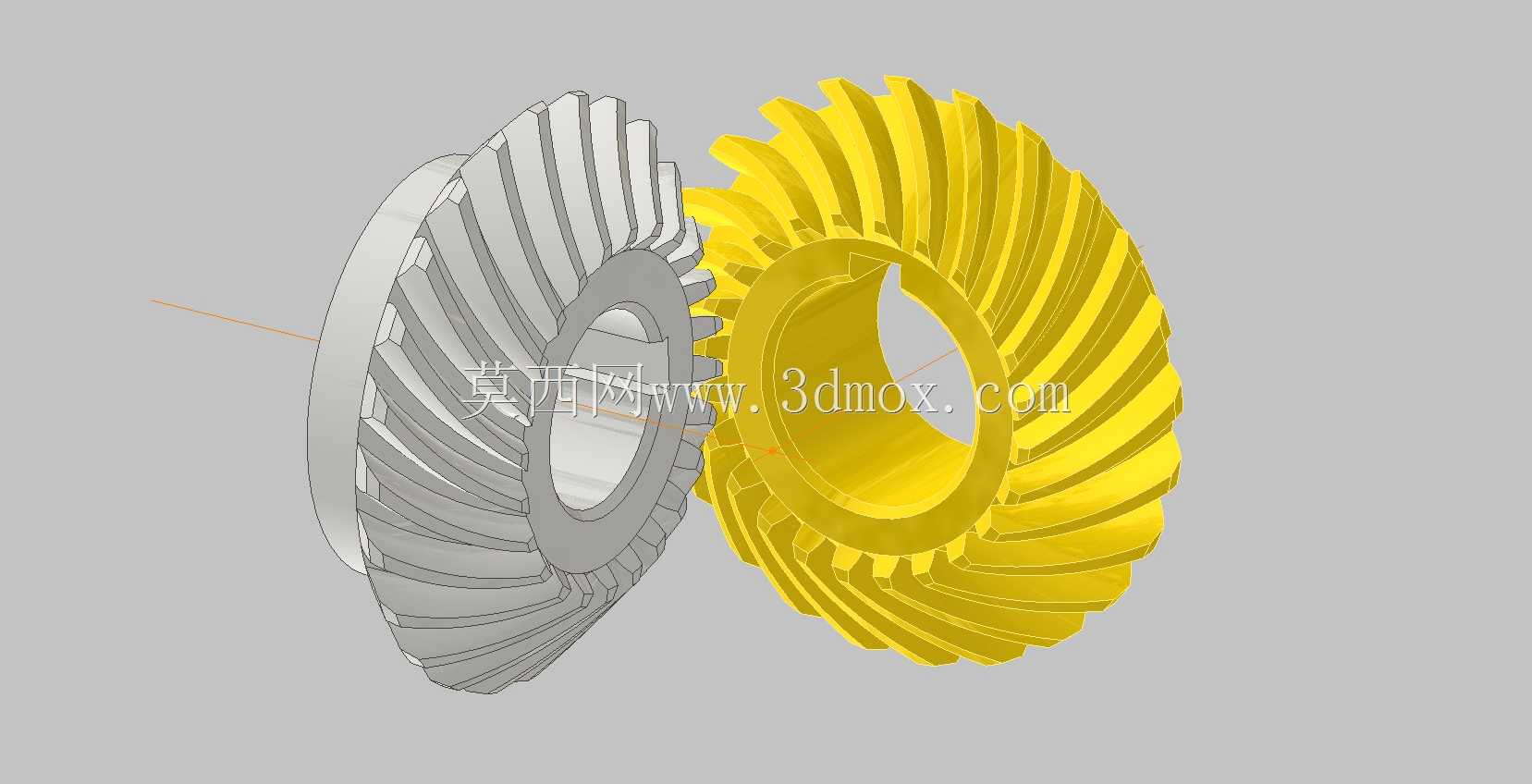

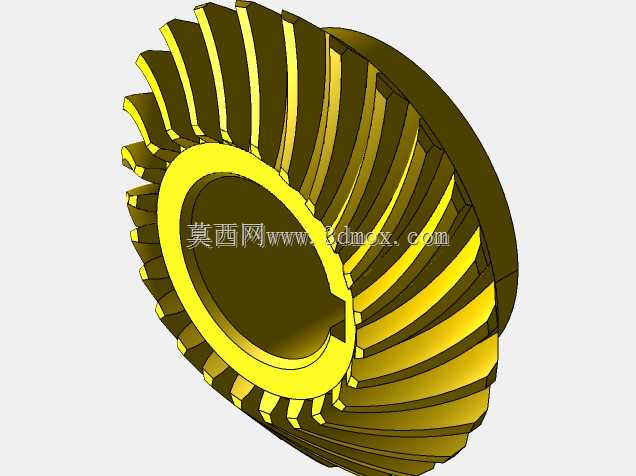

　　从实际安装适配的角度看，该锥齿轮的内孔带有键槽结构，是用来和配套传动轴通过平键实现周向固定，传递额定扭矩，内孔的直径公差、键槽的宽度与对称度公差，都需要和对应轴段的加工精度匹配，装配时要保证齿轮的背锥面和轴肩定位面完全贴合，避免齿轮安装偏斜导致啮合间隙不均，出现偏载打齿的问题。齿轮的安装距是这类正交锥齿轮最核心的安装边界参数，设计时预留的调整垫片厚度范围，就是用来补偿箱体加工、轴承装配带来的位置误差，保证一对啮合锥齿轮的节锥顶点能够重合，这是锥齿轮正确啮合的前提，一旦节锥顶点偏移，会出现轮齿一端接触、另一端悬空的情况，局部接触应力骤增，会大幅缩短齿轮的使用寿命，严重时甚至会在车床重载切削时直接断齿。

　　齿部的参数设计上，斜锥齿轮的螺旋角选择是兼顾传动平稳性和轴向力平衡的结果，过大的螺旋角会导致齿轮工作时轴向分力过大，加重支撑轴承的轴向负载，提升轴承选型的成本和装配难度，过小的螺旋角则无法体现斜齿啮合的平稳性优势，和直齿锥齿轮的传动表现没有明显差异。齿厚方向预留的磨损补偿量，是考虑到车床长期使用后，轮齿啮合面会出现正常磨损，间隙增大后会导致传动反向空程量变大，影响进给传动的精度，尤其是车削螺纹时，过大的反向间隙会导致螺纹螺距误差超差，因此在结构设计时，配套的啮合副会预留轴向调整的结构余量，在磨损到一定程度时，可以通过调整齿轮的轴向位置，重新恢复合理的齿侧啮合间隙。

　　从实际应用场景来看，这类90度斜锥齿轮除了用在CA6140车床的主轴箱内部，在各类需要垂直交错轴传动的通用机械设备里都有广泛应用，比如铣床的进给传动箱、钻床的动力头转向机构、轻工机械的垂直传动工位，只要是需要在有限的安装空间内实现90度方向的动力转向传递，同时对传动平稳性有一定要求的工况，都能看到这类零件的身影。建模过程中，轮齿的渐开线齿面、齿根过渡圆角的处理是重点，齿根的圆角半径不能过小，否则会在齿根处产生过大的应力集中，在承受冲击载荷时容易出现齿根断裂的失效形式，而齿面的粗糙度要求，是为了保证啮合时的润滑条件，减少齿面的磨损速度，闭式传动箱体内的齿轮通常采用浸油润滑，齿轮的浸油深度也和齿顶圆直径直接相关，过深会增大搅油阻力，提升传动过程的功率损耗，过浅则会导致齿面润滑不足，出现干摩擦加剧磨损。

　　在做设备维护和备件替换时，这类锥齿轮不能仅凭外径、内孔尺寸就贸然替换，必须核对模数、齿数、螺旋角、压力角、安装距这些核心啮合参数，哪怕是模数齿数相同的锥齿轮，如果安装距或者螺旋角存在偏差，装配后都无法实现正确啮合，短时间运行就会出现严重的齿面磨损。另外，齿轮的材质和热处理工艺也直接决定了零件的使用寿命，这类机床用的传动锥齿轮通常采用中碳合金钢表面淬火处理，齿面硬度达到HRC45-55，既保证齿面有足够的耐磨性，芯部又有足够的韧性承受冲击载荷，避免硬度过高导致轮齿受冲击时崩裂。
