弹簧复位式杠杆夹紧联动机构

这套联动夹紧结构常出现在小型工装治具、非标自动化工位的工件固定环节，尤其适配需要快速开合、重复定位精度要求在0.1mm以内的轻载夹持场景，比如电子元器件引脚压合前的定位、小型注塑件飞边修剪时的工件固定，或是流水线工位上对薄壁冲压件的临时压紧。和常见的偏心轮夹紧、螺旋夹紧结构不同，这套机构把弹簧预紧、杠杆增力、卡扣锁止三个功能整合在同一组组件里，不需要额外搭配气缸或电机驱动，纯机械结构就能完成夹紧-锁止-释放的完整动作循环，在无气源、无电源的手动工装场景里适配性极强。

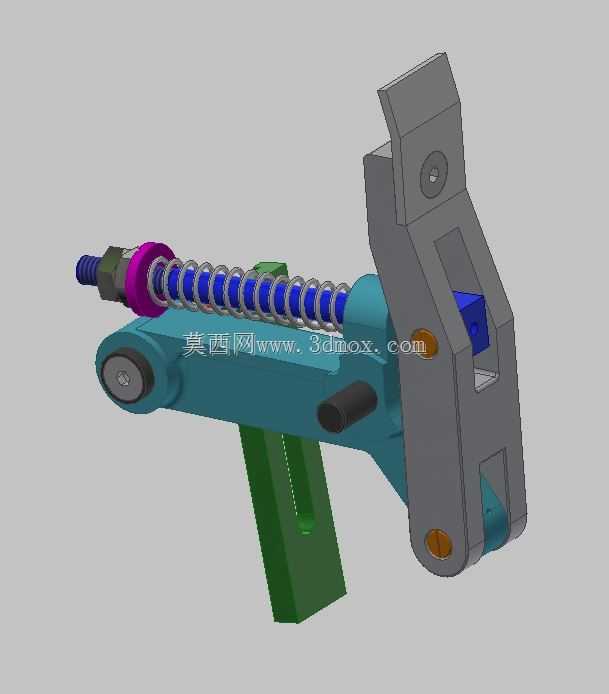

从结构设计逻辑来看，整套组件以青蓝色的杠杆主体作为核心承载件，杠杆中部的铰接孔作为整个机构的转动支点，铰接位置选用带肩铜套作为转动副，既可以降低反复开合带来的磨损，也能控制铰接处的径向窜动，保证每次夹紧的位置一致性。穿在杠杆上部的导杆承担了预紧力传递的作用，导杆一端的调节螺母可以调整紫色弹簧的预压缩量，针对不同硬度、不同夹持力要求的工件，只需要转动螺母改变弹簧压缩行程，就能适配0.5kg到5kg区间的夹持力需求，不需要更换弹簧就能覆盖多数轻载夹持场景。导杆末端连接的灰色夹臂是直接接触工件的执行端，夹臂开口处的蓝色垫块选用聚氨酯材质，既可以避免夹伤工件表面，也能通过垫块的微量变形补偿工件尺寸公差，保证夹持面完全贴合。夹臂和杠杆之间的卡扣结构是整套机构的锁止核心，当按压杠杆尾部的黑色手柄时，杠杆绕支点转动，带动夹臂下压接触工件，当转动到锁止位置时，卡扣在弹簧力作用下自动卡入卡槽，此时就算松开手柄，机构也会保持夹紧状态，不会因为设备振动或者外力触碰松脱；需要释放工件时，只需要扳动夹臂上部的解锁拨片，卡扣脱开后弹簧就会带动杠杆自动复位，夹臂抬起就能取出工件，整个操作过程单手就能完成，单次动作耗时不超过1秒，比传统螺旋夹紧的操作效率提升60%以上。

在安装边界上，整套机构的底部绿色安装座是唯一的固定接口，安装座上开有两个贯通的长条形安装孔，孔距调节范围在20mm到35mm之间，可以直接通过螺栓固定在铝型材工作台、工装基板或者流水线工位板上，不需要额外加工转接板。机构完全张开状态下的总高度为128mm，夹臂下压到锁止位置时的总高度为92mm，横向最大占用空间为165mm，安装时只需要在基板上预留180mm×80mm的平面空间就能完成布置，不会占用过多工位面积。夹臂的开口行程为22mm，适配被夹持工件的厚度范围在0到18mm之间，如果需要夹持更厚的工件，只需要更换更长的导杆和对应刚度的复位弹簧，不需要改动杠杆主体和铰接结构，拓展性较强。

设计过程中特意对受力路径做了优化，夹紧状态下的工件反力会通过夹臂直接传递到铰接支点和锁止卡扣上，弹簧只需要提供锁止的预紧力，不需要承担全部夹持反力，这种力分流设计既可以避免弹簧长期处于大载荷下出现疲劳失效，也能让锁止卡扣承受主要载荷，卡扣的接触斜面做了10度的自锁角处理，就算受到持续的振动冲击，卡扣也不会自行脱开，安全冗余足够。转动副的位置都预留了润滑脂注油间隙，日常维护时只需要每隔3个月在铰接点注入少量锂基脂，就能保证机构动作顺畅，不会出现卡滞问题。所有外露的金属零件都做了发黑处理，在车间多尘、有少量切削液飞溅的环境里也不容易生锈，使用寿命比普通镀锌处理的零件提升两倍以上。夹臂的夹持面做了防滑齿纹处理，就算是夹持表面光滑的塑料件或者金属件，也不会出现工件滑移的问题，保证加工过程中的定位精度。
