偏心轮式快压锁紧夹持组件结构

项目分类:3D模型 发布时间:2021-10-16 ID:322498
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构
  • 偏心轮式快压锁紧夹持组件结构

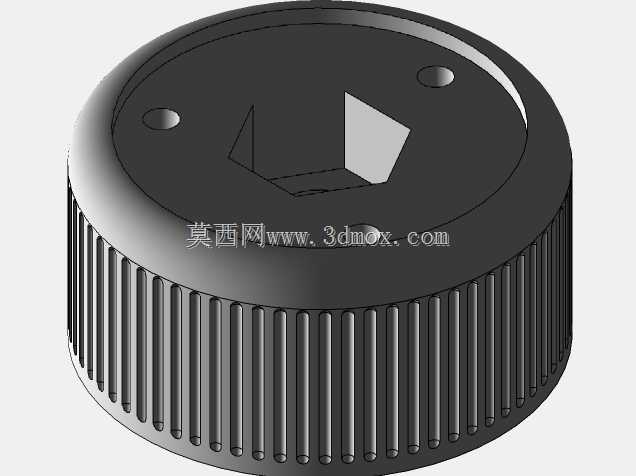

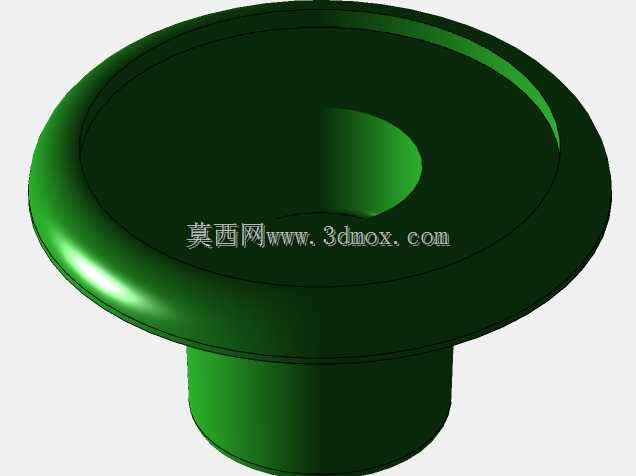

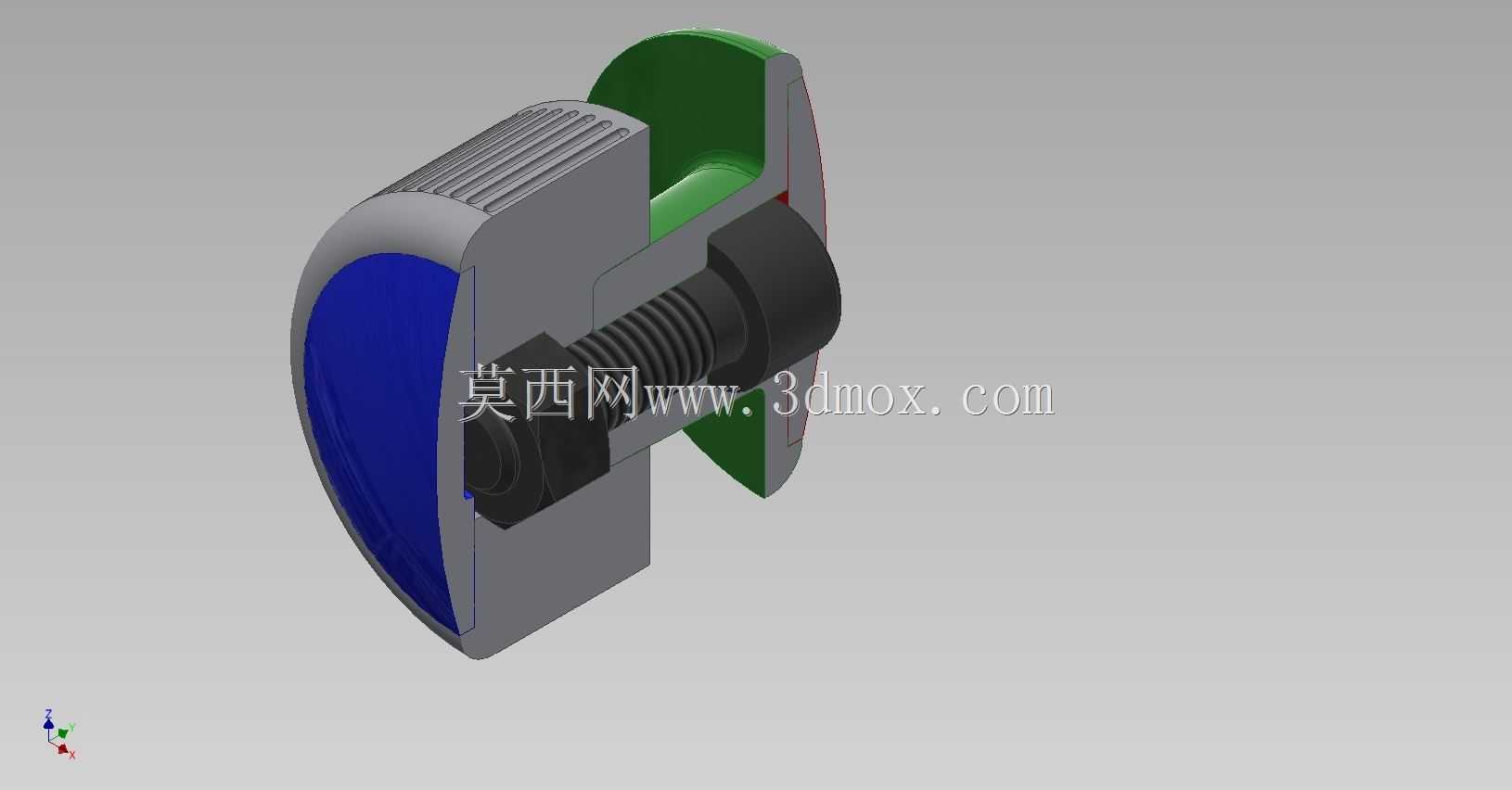

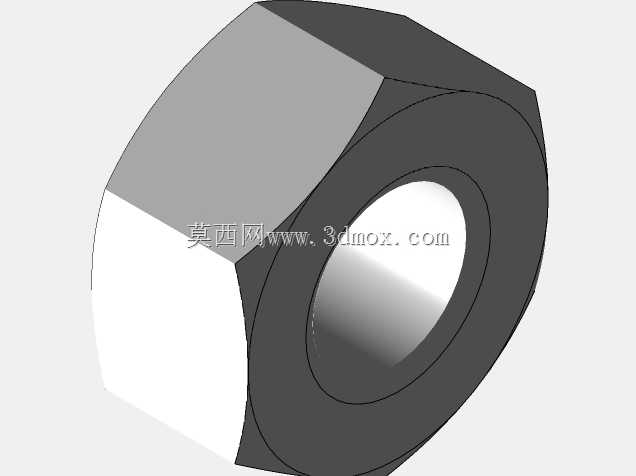

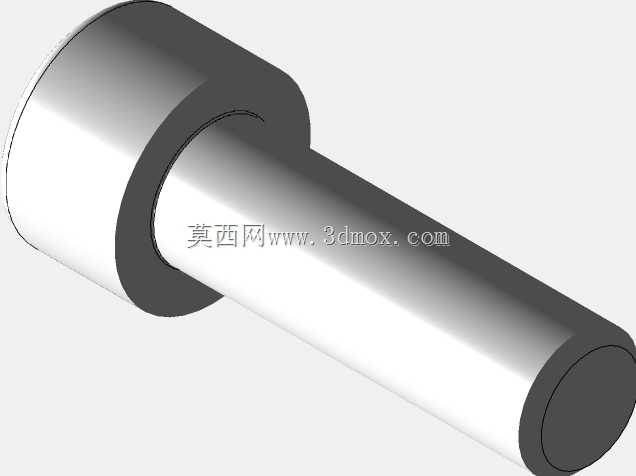

这类偏心轮式快压锁紧结构,在工装夹具、小型设备快拆维护、工位治具定位场景中应用十分广泛,区别于传统螺纹旋紧的慢操作模式,该结构依靠偏心轮的行程差实现快速压紧与释放,单次操作扳动角度不超过120度即可完成锁紧或松脱动作,能大幅缩减工位装夹、部件拆装的辅助时间,在小批量多品种的机加工工位、电子产品组装治具、设备检修口快开结构上都能见到同类结构的身影。从结构组成来看,该组件包含偏心操作手柄、包覆式弹性缓冲压块、穿装锁紧螺栓、对置承压垫块几个核心部分,其中偏心手柄的曲面轮廓经过行程校核,在锁紧行程终点具备自锁特性,不会因为设备运行的振动出现松脱,压块表面的弧形包覆结构采用软质贴合设计,避免压紧过程中对被夹持件表面造成压痕损伤,适配不同厚度的被夹持工件时,可通过尾部的锁紧螺栓预调初始间隙,无需每次操作都进行大范围螺纹调节。设计过程中首先要确定偏心轮的偏心距参数,偏心距过大会导致操作力过大、锁紧行程冗余,偏心距过小则会出现锁紧力不足、容易松脱的问题,通常这类小型快压结构的偏心距控制在3-5mm区间,配合1:4左右的操作力臂比,单人徒手操作即可输出足够的锁紧力,同时不会出现操作费力的情况。安装边界方面,该组件整体为对称式分体结构,穿装螺栓的公称直径适配常规M8-M10的安装孔位,安装时仅需在被固定的两个构件上预制对应直径的通孔,将组件穿入后预调螺栓初始间隙,扳动手柄即可完成锁紧,无需额外加工复杂的定位槽或安装座,对安装面的平面度要求不高,承压垫块的接触面做了防滑纹理处理,即使在有少量油污、切削液的工位环境下,也能保持足够的静摩擦力,避免夹持位置出现滑移。结构的受力路径经过优化,操作时的扳动力通过偏心轮的曲面直接传递到承压垫块上,螺栓仅承受轴向的拉力,不会受到径向的剪切力,大幅提升了组件的使用寿命,长期反复操作也不会出现螺栓弯曲、螺纹滑牙的问题。手柄外侧的防滑纹路设计,适配操作人员戴劳保手套操作的场景,即使手上沾有少量油污也不会出现打滑脱手的情况,压块的弧形轮廓可以适配平面、小弧度曲面的被夹持工件,适用场景比平压头结构更广。在实际设备改造场景中,这类快压结构常用来替代传统的蝶形螺母锁紧结构,尤其是在需要频繁拆装的防护门、工装板定位、治具快换场景下,操作效率能提升60%以上,同时锁紧力的一致性更好,不会因为操作人员的拧紧力度差异出现装夹松紧不一的问题。设计时还考虑了磨损补偿的空间,长期使用后偏心曲面出现磨损时,可通过尾部的调节螺栓微调初始位置,补偿磨损带来的行程损失,无需整体更换组件,降低了后期的维护成本。整体结构没有复杂的异形加工件,除了偏心轮需要进行曲面铣削加工外,其余零部件都可采用常规的车削、冲压工艺加工,量产成本较低,适合作为标准工装配件进行批量配套使用。
