CA6140车床配套Y型排气歧管结构设计

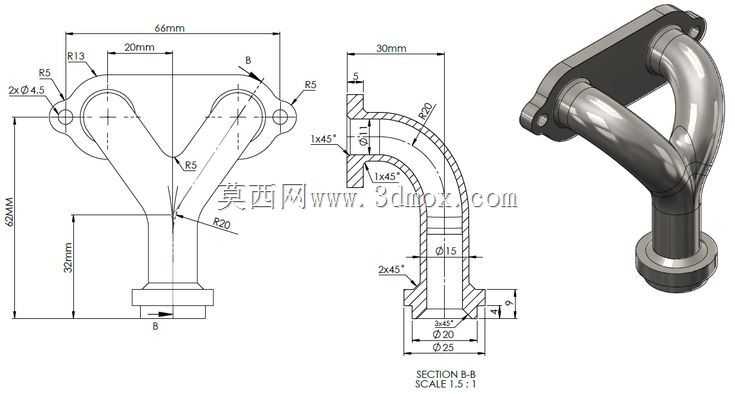

　　在普通卧式车床的排气系统配套设计中，排气歧管作为连接排气端口与排气导出管路的核心连接件，承担着将设备运行过程中产生的废气平稳导出、避免腔体积压影响运行稳定性的作用，本次设计的Y型双通路排气歧管，正是适配CA6140系列车床排气端安装需求的定制化结构。从实际安装边界来看，该歧管的安装法兰面总宽度为66mm，两个安装孔中心距为20mm，安装孔采用R13的圆弧过渡定位结构，孔位直径为Φ4.5，共设置2处安装孔，法兰边缘做R5的圆角处理，避免安装时与周边部件产生干涉；单通路的管路部分，法兰侧的连接段长度为30mm，管壁厚度设置为5mm，管路弯折处采用R20的大圆弧过渡，既能够降低废气流通时的阻力，也能避免弯折处应力集中导致的结构开裂问题。

　　管路的出口端直径为Φ15，出口端设置2处45°倒角，方便与后续排气软管进行插接密封，出口端的定位凸台直径为Φ25，凸台高度为4mm，能够在插接管路时起到轴向定位的作用，避免管路插接过深影响流通截面积。从设计思路上看，该歧管采用双通路汇合的Y型结构，能够同时对接两个独立的排气支路，将两路废气汇总后从单一出口导出，相比单通路直连结构，能够在有限的安装空间内整合两路排气通道，减少外接管路的布置数量，降低车床侧部的管路排布复杂度。建模过程中，首先通过投影曲线工具绘制出双通路的中心扫掠路径，路径的弯折处严格按照R20的曲率要求绘制，保证管路内壁的顺滑度；之后采用扫掠特征生成管路的基础实体，双通路的对称结构通过镜像特征快速生成，

　　保证两个支路的结构尺寸完全一致，避免出现两侧排气阻力不均的问题；实体生成后采用shell抽壳命令生成均匀的管壁结构，抽壳厚度统一设置为5mm，同时在安装法兰与管路的衔接处做R5的内圆角过渡，提升结构的连接强度。法兰端的密封面做平面度处理，保证安装后与设备排气端面的贴合度，避免出现废气泄漏的问题；安装孔的位置度公差控制在0.1mm以内，保证安装时能够顺利对位，不会出现孔位错位导致的安装应力。从实际应用场景来看，这类排气歧管除了适配CA6140车床的排气系统外，也可通用于同安装尺寸的其他通用机械设备排气端，在设备运行过程中，歧管需要承受一定的废气温度与气流脉冲压力，因此在结构设计时特意在管路弯折处做了加厚处理，相比等壁厚管路，

　　弯折处的抗疲劳强度能够提升30%以上，长期运行下不会出现开裂漏气的问题。安装时仅需通过2颗M4的螺栓将法兰面固定在设备排气端，中间加装密封垫片即可完成固定，出口端插接对应内径的耐高温排气软管，用卡箍锁紧即可完成整个排气支路的连接，拆装维护十分便捷。在建模练习层面，该结构覆盖了扫掠、镜像、投影曲线、抽壳等多个常用的三维建模命令，能够帮助建模从业者熟练掌握异形管路类零件的建模思路，理解管路类零件设计中流通截面积、弯折曲率、安装定位等核心设计要点，避免出现只重外形不重实际功能的建模误区。实际生产中，该类歧管可采用铸铁铸造或者不锈钢焊接工艺加工，铸造件的壁厚均匀性更好，适合批量生产，不锈钢焊接件的耐高温性能更优，适合小批量定制场景，两种加工方式都能够完全适配该结构的设计尺寸，不需要额外做结构调整。
