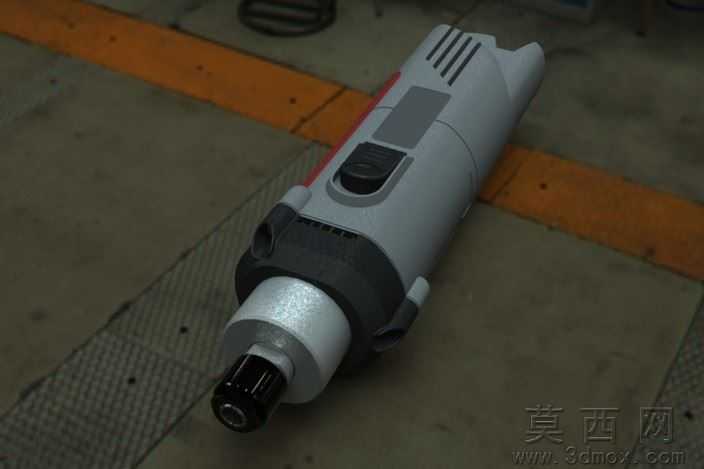

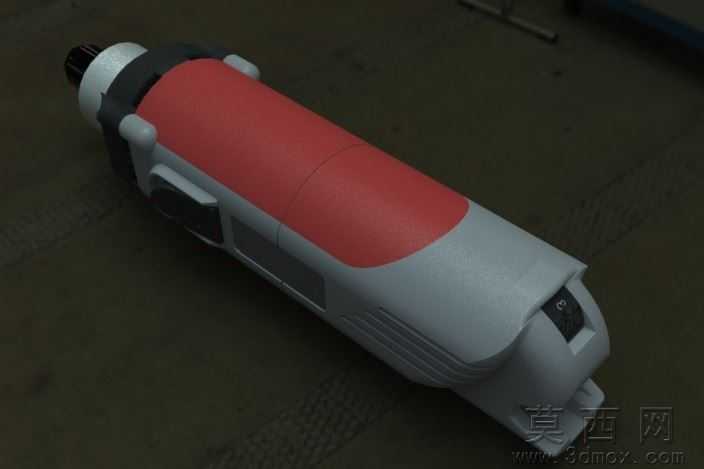

Kress1050FME手持铣削主轴三维数模

本模型为Kress1050FME手持铣削主轴的高精度三维数字模型，完整还原了该款工业级手持铣削动力头的全部结构细节。建模流程遵循工业产品逆向建模的标准逻辑，首先参考实物的实测尺寸建立整体轮廓基准，依次拆分机身壳体、握持包胶、开关组件、输出轴夹头、尾部接线端等独立零部件，通过拉伸、旋转、扫掠、布尔运算等基础特征命令完成主体结构搭建，再对壳体表面的防滑纹理、散热凹槽、品牌标识区域做精细化细节刻画，所有零部件的装配间隙、配合公差均按照实物的实际装配关系设定，完成装配后做全局干涉检查，确保各部件无结构冲突，还原真实产品的装配逻辑。参数设计层面严格匹配Kress1050FME的真实规格，模型整体长度、握持段直径、输出轴同轴度、夹头安装位尺寸均与实物保持一致，机身的分段式结构比例、开关按键的位置尺寸、侧置辅助握把的安装孔位都做了1:1还原，能够直接用于产品结构验证、工装夹具设计的参考基准。渲染材质部分做了分层材质设定，机身主体的工程塑料壳体采用哑光浅灰硬质塑料材质，握持区域的红色包胶部分设置为带细微颗粒质感的软胶材质，表面粗糙度参数匹配橡胶包胶的哑光触感，输出轴金属部分采用磨砂金属材质，开关按键做半哑光黑色塑料质感，尾部的接线防护套采用软质橡胶材质，渲染后能够真实还原实物的材质层次与视觉质感。结构原理上，该模型完整呈现了手持铣削主轴的直列式动力布局，机身内部预留了电机安装腔、传动轴承位、输出轴锁紧机构的对应空间，外壳的分段卡扣结构、散热槽的导流走向、开关的按压行程结构都与实物一致，清晰展现了该款高速铣削主轴从动力输入到刀具装夹输出的完整结构逻辑。软件兼容方面，模型提供SolidWorks2010原生格式，同时导出STEP、IGES通用中间格式以及STL网格格式，能够兼容UG、Pro/E、Catia等主流三维CAD软件，也可直接导入切片软件用于3D打印验证，不同格式的模型均保留了完整的装配层级与零件命名，方便不同软件环境下的编辑修改。研发教学应用层面，该模型可作为手持电动工具结构设计的教学案例，帮助学习者理解高速旋转类电动工具的壳体设计、动平衡结构布局、人机工程握持设计的要点，也可用于数控加工实训中铣削动力头的配套工装设计参考，还能作为产品外观改良设计的基础原型，缩短同类产品的研发建模周期，同时也适合三维建模初学者练习复杂曲面壳体、多材质装配体的建模与渲染技巧。
