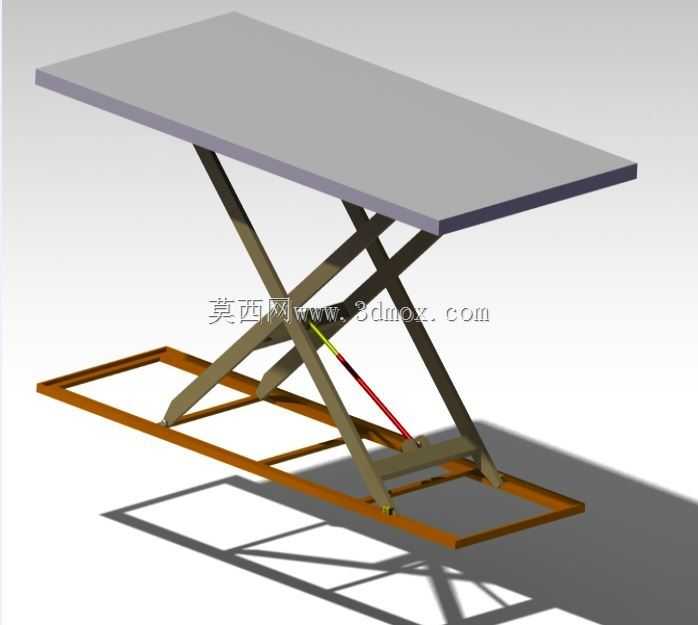

剪叉式液压升降作业承载平台结构

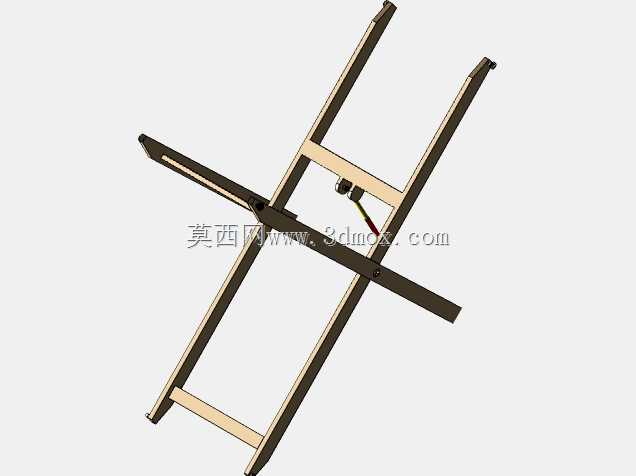

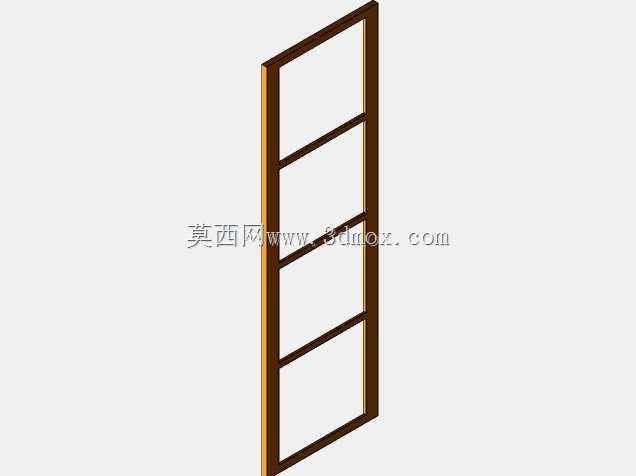

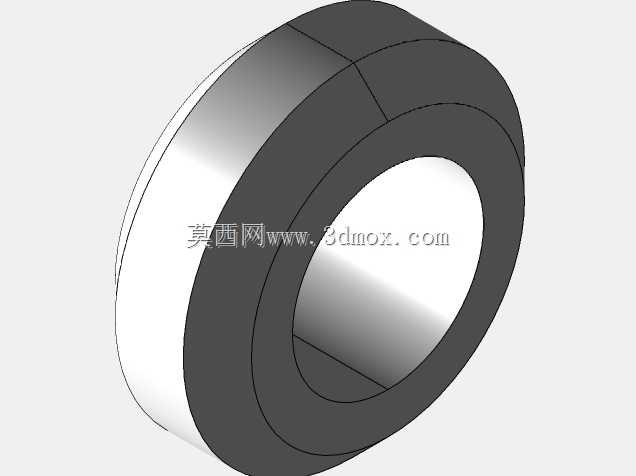

　　在车间生产线的工位间物料转运、仓储区域的高位堆垛取放、机加工工位的工件高度适配场景中，这类剪叉结构的液压升降承载设备是非常常见的工位辅助装置，不同于大吨位的固定式装卸货升降台，这款结构更偏向于中小载荷的工位级作业适配，日常作业中可以根据操作需求灵活调整台面高度，让作业人员始终处于符合人机工程学的操作高度，减少长期弯腰或者抬手作业带来的职业劳损，也能适配不同高度的输送线对接需求，完成不同高度差之间的物料平稳过渡。从结构设计逻辑来看，这款升降台采用了单组交叉剪叉臂作为核心承载支撑结构，剪叉臂的铰接点均采用销轴连接，配合自润滑衬套可以在长期往复升降过程中减少铰接位置的磨损量，降低日常维护的频次；底部框架采用矩形型钢焊接成型，

　　框架的横向和纵向都设置了加强筋结构，避免设备在承受偏载的时候出现框架变形，安装时底部框架可以通过膨胀螺栓直接固定在硬化混凝土地面上，也可以根据需求加装脚轮做成移动式结构，适配需要频繁变换作业位置的场景。驱动部分采用单根双作用液压缸作为动力输出元件，液压缸的缸筒端铰接在底部框架的内侧安装座上，活塞杆端铰接在剪叉臂的中部驱动点位置，这种布置方式可以让液压缸的推力直接作用在剪叉的力臂上，减少动力传递过程中的损耗，液压系统配套的节流阀可以在升降过程中调节活塞杆的伸缩速度，让台面上升和下降的过程保持平稳，避免出现速度突变导致台面上的物料滑落，同时液压回路中设置的液压锁可以在管路出现意外泄压的时候，将剪叉臂锁止在当前高度，

　　防止台面意外下坠引发安全事故。台面部分采用整块花纹钢板或者平整钢板焊接成型，台面边缘做了折边处理，既可以提升台面的整体刚性，减少大载荷下的台面挠度变形，也能避免台面上放置的工件、工具从边缘滑落，台面的尺寸设计可以覆盖大多数常规工位的物料承载需求，安装时需要注意预留剪叉臂完全收缩和完全伸展时的周边安全距离，设备收缩到最低位置时的整体高度较低，不需要在地面开挖地坑就可以直接放置使用，对于已经完成地面施工的车间来说适配性很强，不需要额外进行土建改造。在实际选型适配的时候，需要根据日常承载的物料最大重量来确认剪叉臂的型材壁厚、液压缸的缸径参数，同时根据作业需要的最大升高高度来确认剪叉臂的单臂长度，

　　避免升高到最高位置时剪叉臂的铰接点受力超过材料的屈服强度；日常使用过程中需要定期检查铰接销轴的磨损情况、液压管路的密封状态，及时补充更换液压油，保证设备长期运行的稳定性，这类结构的三维建模过程中，需要重点验证剪叉臂在最高位置、最低位置以及中间任意位置的运动干涉情况，确认液压缸的行程是否匹配整个升降行程的需求，同时校核各个铰接点的受力情况，保证结构强度满足设计载荷下的安全系数要求，避免实际加工组装后出现运动卡滞、结构变形等问题。不同于导轨式升降设备的垂直导向结构，剪叉式的结构在升降过程中台面始终保持水平状态，不需要额外设置垂直导向柱，整体结构更加紧凑，占用的地面安装空间更小，对于车间内狭窄的工位区域来说适配性更好，同时这种结构的升降过程中侧向稳定性更好，承受一定偏载的时候也能保持台面平稳，不会出现明显的倾斜晃动，适合在工位上放置工装夹具、加工工件或者作为临时的作业平台使用，在中小型加工车间、仓储物流区域、设备维护现场都有非常广泛的应用空间。
