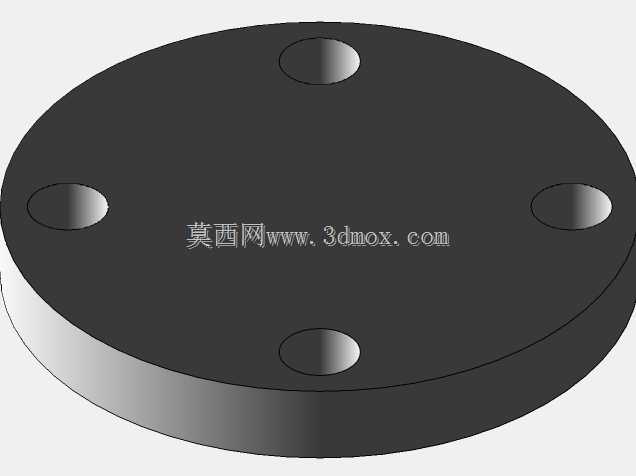

1-1/2英寸ASME凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送管路系统中，盲板法兰是管路截断、末端封堵、检修隔离环节不可或缺的承压连接件，这款1-1/2英寸规格的凸面盲板法兰，严格遵循ASME 16.5标准的尺寸公差与密封面要求设计，适配同压力等级、同通径的凸面对焊法兰、平焊法兰配对使用，可在额定压力工况下实现管路末端的可靠密封，或是在管路检修段作为隔离盲板使用，阻断介质流通，为检修作业提供安全的物理隔断。从结构设计来看，这款盲板法兰采用整体圆盘式结构，没有中心通流孔，密封面为标准凸面结构，也就是行业内常说的RF面，凸台高度符合ASME标准对应通径的规范值，密封面表面粗糙度控制在Ra3.2-6.3μm区间，能够适配非金属软垫片、缠绕垫片等常规法兰密封垫片，

　　在螺栓预紧力作用下，密封面与垫片形成足够的比压，阻断介质沿密封面的泄漏路径。法兰盘上均匀分布4个螺栓通孔，孔位的节圆直径、螺栓孔直径均严格匹配1-1/2英寸ASME 16.5对应压力等级的尺寸要求，安装时可直接与同规格法兰的螺栓孔对齐，无需现场扩孔或调整孔位，降低现场安装的配作工作量。法兰本体的厚度经过强度校核，能够承受对应压力等级下的介质轴向推力、螺栓预紧力带来的弯曲应力，避免在承压工况下出现法兰盘变形导致的密封失效。从安装边界来看，这款盲板法兰的外径尺寸严格遵循标准规范，安装时不需要额外预留超出标准法兰的操作空间，配对法兰的螺栓长度可按照标准中两片法兰加垫片加螺母的厚度直接选型，现场施工时无需单独测绘核算螺栓长度。

　　在实际工程应用中，这类凸面盲板法兰常被用在管路系统的末端预留接口处，比如装置区预留的扩建接口、设备进出口的备用接口，平时用盲板封堵，后期需要接驳管路时只需拆除盲板即可对接后续管线，不需要对原有管路进行切割焊接作业；也会用在管路检修的隔断位置，在需要检修的管段两侧加装盲板，实现检修段与带压运行段的完全物理隔离，相比阀门隔断，盲板的密封可靠性更高，不存在阀门内漏导致的介质窜入检修段的风险，是管路检维修作业中强制要求的能量隔离部件。设计过程中，螺栓孔的分布采用均匀圆周排布，保证螺栓预紧时法兰盘受力均匀，避免因受力不均导致的密封面偏斜、垫片压偏等问题；凸面密封面与法兰本体为一体加工成型，没有拼接焊缝，从结构上消除了焊缝处的泄漏风险，

　　同时也提升了法兰整体的结构强度。法兰的背面为平整加工面，安装时背面与螺母、垫片的接触平面度符合标准要求，避免螺栓紧固时出现附加弯矩，影响螺栓的受力状态与法兰的密封性能。在不同的工况场景下，这款盲板法兰可根据输送介质的腐蚀性、温度、压力等级匹配对应的材质，比如常规水系统可采用普通碳钢材质，腐蚀性介质工况可采用不锈钢或合金钢材质，但其连接尺寸、密封面结构、螺栓孔参数均保持统一，具备极强的互换性，不需要针对不同材质单独调整安装尺寸，方便工程选型与备件储备。从建模细节来看，模型还原了法兰的所有关键尺寸特征，包括凸面密封面的凸台高度、螺栓孔的倒角、法兰盘外缘的圆角过渡，这些细节特征都是实际加工与安装过程中需要重点管控的尺寸，比如螺栓孔的倒角是为了安装螺栓时方便导向，避免螺栓螺纹被孔边毛刺刮伤，法兰外缘的圆角是为了去除加工锐边，避免安装搬运过程中划伤施工人员，同时也能降低应力集中，提升法兰盘的抗疲劳性能。在管路系统的应力核算中，这类盲板法兰的刚度足够，不会因管路的热胀冷缩推力产生明显变形，可作为管路系统中的一个刚性固定点参考，辅助管路应力分析时的边界条件设定。
