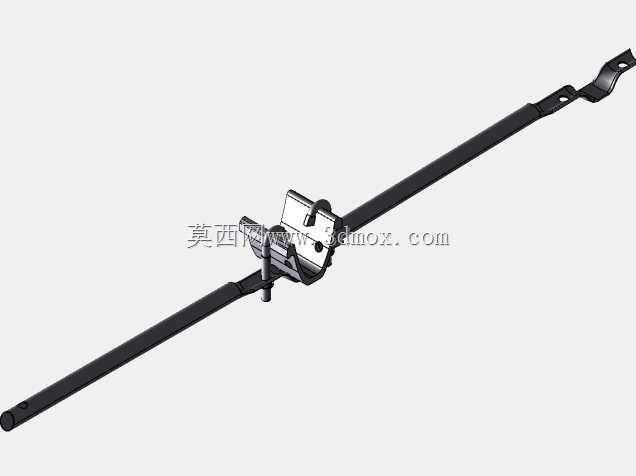

CA6140车床第29洞操纵杆组件结构

　　在普通卧式车床的操作回路里，这类长杆式操纵构件承担着动作传递与工位切换的核心作用，是操作人员与机床内部执行机构之间的直接力传递媒介。日常车床加工过程中，操作者扳动杆体端部的操作手柄时，杆身会沿着自身轴向或者绕铰接支点产生小幅度位移，通过中部的卡接定位结构，把手部的操作力精准传递到对应的滑移齿轮拨叉、离合器拨块或者油路控制阀组上，完成主轴转速切换、进给量调整、正反车切换这类高频操作动作。

　　从结构设计逻辑来看，长杆主体采用冷拉圆钢加工而成，杆身全程做了发黑防锈处理，表面粗糙度控制在Ra1.6以内，减少杆身穿过支撑衬套时的滑动阻力，长期往复动作也不会出现卡滞、锈死的问题。杆体一端做了折弯成型的安装耳板，耳板上预制了两个同轴的铰接孔，孔内预留了铜衬套的安装余量，装配时衬套压入后可以和床身的固定铰接销形成间隙配合，既保证杆体摆动时的自由度，又能把铰接位置的磨损量控制在可接受范围内，后期维护只需要更换衬套就能恢复配合精度，不需要整体更换杆体，大幅降低设备运维成本。

　　中部的卡装定位组件是整个构件的核心功能段，这个组件采用分体式抱箍结构卡在杆身的预设位置，抱箍上加工有和拨叉卡槽匹配的定位凸台，还有用于锁紧的顶丝孔，装配时可以根据实际装配公差微调抱箍在杆身上的轴向位置，调整到位后拧紧顶丝就能完成固定，抵消床身铸造、零件加工带来的累积误差，保证操作行程的准确性。抱箍侧面还延伸出了定位挡片，和床身上的档位定位板配合，扳动杆体到对应档位时，挡片会卡入定位板的V型槽内，给操作者清晰的档位到位反馈，避免出现挂档不到位、脱档的问题。

　　安装边界方面，整个杆体的有效长度适配CA6140车床床身的操作腔空间，安装时杆身穿过床身侧壁的三个同轴支撑孔，每个支撑孔内都装有含油尼龙衬套，衬套和杆身的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现杆体晃动，也不会因为间隙过小出现热胀卡滞。端部的操作手柄安装位预留了M10的螺纹孔，可以适配标准的胶木操作手柄，手柄安装后距离床身操作面板的距离符合普通车床的人机工程要求，操作者站在常规操作位置时，手部自然下垂就能碰到手柄，不需要大幅度探身或者抬手，长时间操作也不容易产生疲劳。

　　实际使用场景里，这类操纵杆构件的可靠性直接影响车床的操作手感和加工安全性，如果杆身出现弯曲变形，会导致操作力变大、档位定位不准，加工过程中容易出现自动脱档的问题，轻则导致工件报废，重则打坏齿轮、引发安全事故。建模过程中需要重点关注几个关键尺寸的公差配合：铰接孔的同轴度要控制在0.01mm以内，避免装配后杆体摆动出现卡滞；抱箍的内孔直径和杆身的配合公差选H7/h6，保证抱箍既能顺畅滑动调整位置，锁紧后又不会出现偏移；端部折弯耳板的角度公差控制在±0.5°以内，保证手柄安装后的角度符合操作习惯。另外杆身的直线度要求全程不超过0.1mm/m，长杆加工时要做去应力处理，避免长期使用后出现变形。

　　从维护角度来说，这类构件属于车床的易损操作件，日常保养时只需要定期在支撑衬套位置加注少量润滑油，检查顶丝是否松动，就能保证长期稳定运行。如果杆身出现磨损，只需要更换对应位置的衬套或者重新调整抱箍位置即可，不需要拆解整个主轴箱或者进给箱，维护难度很低。建模时还原了所有的安装细节，包括铰接孔的倒角、顶丝孔的位置、挡片的厚度，甚至杆身端部的工艺中心孔都做了还原，完全可以直接用于虚拟装配验证、运维培训课件制作，或者作为备件加工的参考模型，不需要再做额外的结构补全。
