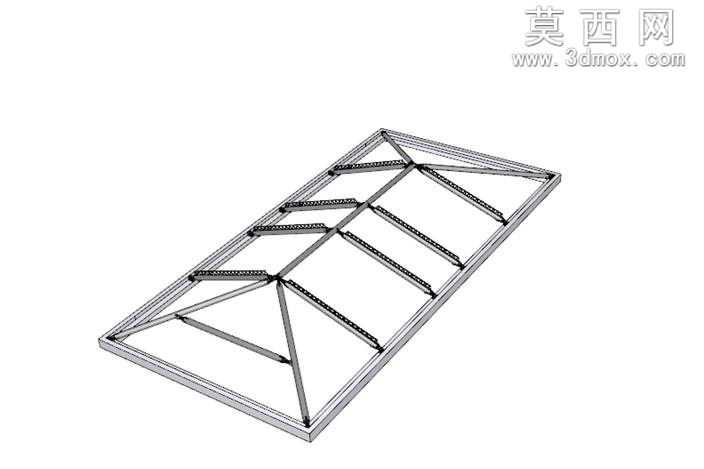

矩形钢管桁架式屋面承重结构

本作品为矩形平面布局的钢管桁架式屋面承重结构三维模型，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循钢结构桁架的受力逻辑进行构件排布，所有杆件均采用标准矩形钢管截面参数设定，保证模型尺寸符合常规工程设计的规格要求。建模阶段先完成底部矩形外框的基准搭建，确定整体结构的平面边界尺寸，再沿短跨方向布置主受力三角桁架单元，主桁架采用三角形腹杆排布形式，上弦杆、下弦杆与斜腹杆、竖腹杆之间的连接节点均做共面贴合处理，避免出现构件错位、间隙过大的建模问题。沿长跨方向设置多道次梁与横向联系杆件，将各榀主桁架连接为整体，保证结构的空间整体性，防止单榀桁架出现侧向失稳的问题。材质设定上整体结构赋予哑光金属钢材材质，还原钢管表面的冷金属质感，渲染阶段采用柔和的均匀漫反射光照，清晰呈现每一根杆件的排布走向与连接关系，无过度反光或材质失真问题。结构设计上充分考虑屋面荷载的传递路径，屋面荷载先传递至次梁杆件，再由次梁传递至各榀主桁架的节点位置，最终通过主桁架将荷载传导至下部支撑结构，腹杆的三角形排布可将竖向荷载分解为杆件的轴力，充分发挥钢管材料的抗拉压性能优势，减少材料的无效损耗。模型中所有杆件的连接节点均做了简化的焊接贴合处理，还原实际工程中管桁架的焊接连接形式，整体结构无冗余构件，杆件排布疏密合理，既满足承重受力的要求，也兼顾了结构自重的控制，可用于屋面钢结构方案的展示、结构受力初步分析参考，也可作为相关钢结构设计的建模参考素材，帮助设计者快速理解管桁架结构的排布逻辑与构造形式。
