V6发动机用多拐曲轴结构设计

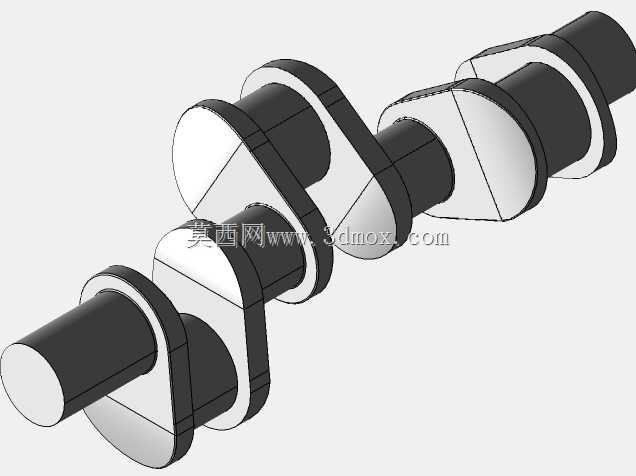

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，V6机型的曲轴因为气缸夹角布局的特殊性，在曲柄销布置、平衡配重设计上和直列机型存在明显差异，也是动力总成结构设计里需要反复校核动平衡、疲劳强度的关键零件。这类曲轴的应用场景覆盖了大排量乘用车辆、轻型商用载具、小型工程动力机组以及固定动力输出的内燃机组，在高转速、交变载荷的工况下持续工作，其结构合理性直接决定了动力单元的运行寿命、振动水平与输出效率。从实际功能来看，曲轴需要承接六个气缸交替做功产生的爆发压力，通过连杆传递来的冲击力会在曲柄圆角、油孔位置形成应力集中区域，设计过程中首先要确定各曲柄的夹角，V6机型通常采用60度或者90度的气缸夹角，

　　对应曲柄销的错拐角度需要匹配点火间隔，保证做功行程均匀分布，降低输出端的扭矩波动，减少飞轮端的减振负载。在结构布局上，该曲轴采用多支承全支撑设计，每两个相邻的曲柄销之间都设置主轴颈，通过轴瓦安装在缸体的主轴承座上，这种布局能够大幅提升曲轴的整体刚性，降低高转速下的挠曲变形，避免轴颈偏磨导致的润滑失效。曲柄臂位置集成了平衡配重结构，配重块的外形是经过动平衡计算优化的扇形轮廓，用来抵消曲柄销、连杆大头旋转运动产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，从根源上降低发动机运行时的整机振动，减少振动传递到缸体、悬置乃至整车结构的能量。曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片限制曲轴运转过程中的轴向窜动，

　　保证曲柄连杆机构和配气机构的正时匹配精度，避免轴向窜动导致的活塞偏缸、正时跳齿等故障。油道设计采用斜向贯通的内部油孔，从主轴颈表面的油孔引入压力润滑油，通过曲轴内部的连通油道输送到各个连杆轴颈位置，为连杆大头轴瓦提供持续的压力润滑，同时带走轴颈摩擦产生的热量，油孔的开口位置需要避开应力集中的曲柄圆角区域，孔口做倒角抛光处理，减少应力集中导致的疲劳裂纹萌生。从安装边界来看，曲轴的前端轴颈用来安装正时齿轮、减振皮带轮、油封等部件，需要匹配前端盖的油封安装尺寸，保证前端密封可靠性，防止机油渗漏；后端的法兰盘用来连接飞轮总成或者液力变矩器的驱动盘，法兰上的定位销孔、螺栓孔位置度需要严格控制，保证飞轮安装后的动平衡精度，后端同样设置油封轴颈，

　　匹配后主油封的安装尺寸，防止机油漏入离合器壳体或者变速箱输入端。在建模过程中，所有轴颈的尺寸公差、圆柱度、表面粗糙度都需要按照内燃机曲轴的设计规范设定，曲柄圆角采用滚压强化对应的圆角半径，避免直角过渡带来的应力集中，配重块的外形在满足平衡量要求的前提下，尽可能缩小旋转半径，避免和缸体内部的加强筋、连杆大头运动轨迹发生干涉，同时还要考虑曲轴运转时的扭转振动特性，通过调整轴颈直径、曲柄臂厚度来匹配曲轴的固有频率，避开常用转速区间的共振点。实际选型匹配时，需要根据发动机的排量、标定转速、最大爆发压力来调整曲轴的材质和结构尺寸，汽油机用的V6曲轴通常采用球墨铸铁或者锻钢材质，锻钢曲轴的疲劳强度更高，适合高增压、高功率输出的机型，球墨铸铁曲轴的成本更低、切削加工性更好，适合自然吸气的量产民用机型。在装配环节，曲轴的主轴承盖需要按照规定的扭矩和顺序拧紧，保证各个主轴颈的同轴度，避免装配应力导致的曲轴弯曲变形，轴瓦的配合间隙需要控制在设计范围内，间隙过大会导致机油压力过低、润滑不足，间隙过小则会出现轴瓦抱死、曲轴烧蚀的严重故障。
